MERZ M-EV 32/21-6/G/X razvodni ormar MZB9075 400 V 32 A
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Istaknuti proizvodi i detalji

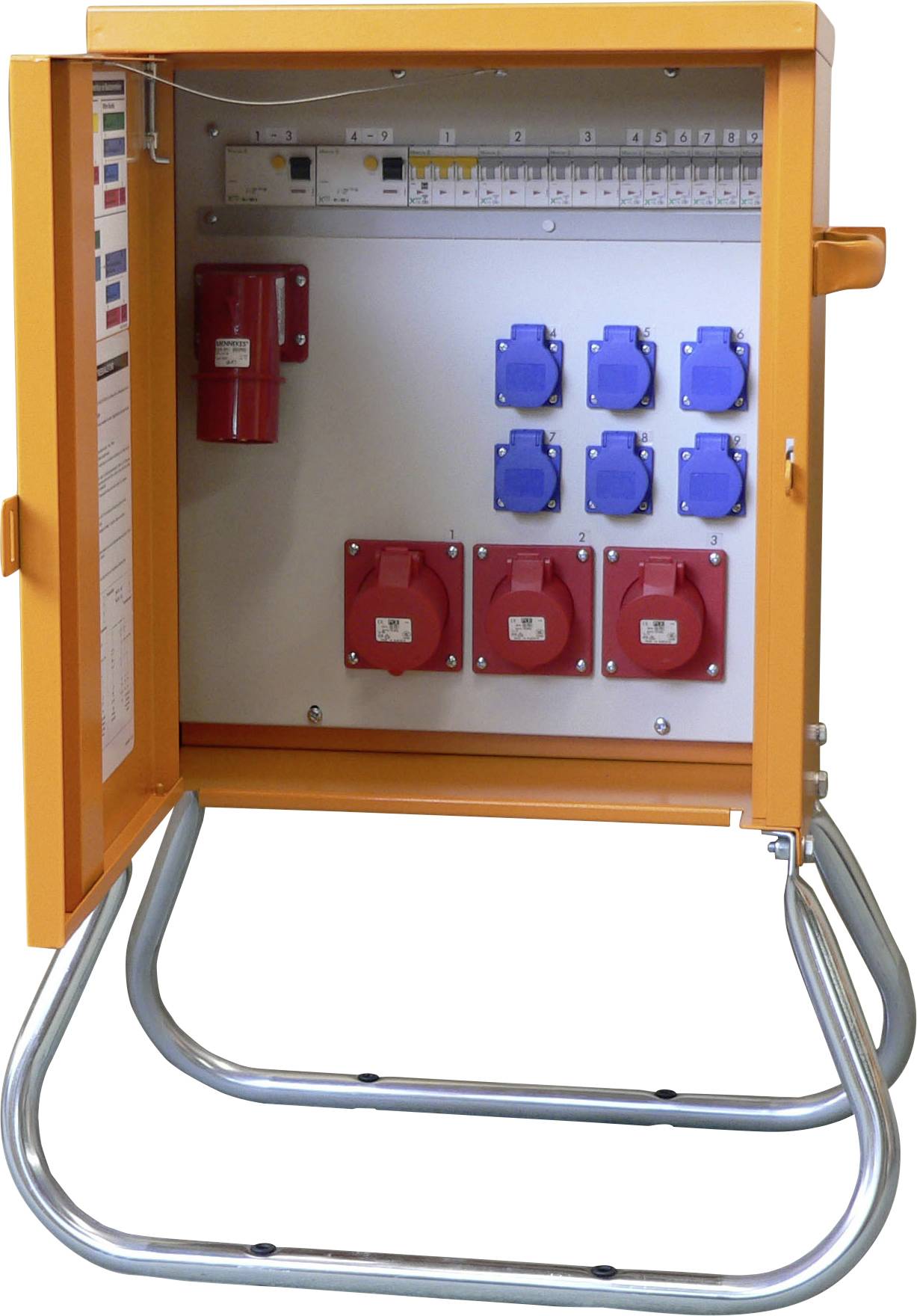

MERZ M-EV 32/21-6/G/X razvodni ormar MZB9075 400 V 32 A
- Čvrsto kućište od pocinčanog čeličnog lima s vremenski otpornim praškastim premazom RAL 2000
- 2 okretne oči za dizalicu
- Mjerni uređaj prema DIN 43870
- Svi spojevi su zaštitno izolirani
- Pocinčani osnovni okvir s plastičnim čahurama za čavle za pričvršćivanje na tlo
- Norma DIN EN 61439-4
Tehnički podaci
- Vrsta proizvoda
razvodni ormar
- Nazivni ulazni napon
400 V
- Nazivna ulazna struja
32 A
- Nazivni izlazni napon
400 V
- Ulazi
CEE 32 A 5-pinski
- Priključak A
CEE utičnica 32 A 5-polna
- Priključak B
CEE utičnica 16 A 5-polna
CEE utičnica 32 A 5-polna
sigurnosna utičnica
- Broj CEE spojnica
3
- Broj sigurnostnih utičnica
6
- Norme
DIN EN 61439-4
- Boja
narančasta
- dim.
(Š x V x D) 500 x 900 x 285 mm
- Širina
500 mm
- Visina
900 mm
- Dubina
285 mm
- Ulazi (CEE razdjelnik)
CEE utikač 32 A 5-polni
- Izlazi (CEE razdjelnik)
konektor sa zaštitnim kontaktom
CEE-sklopka 16 A 5-polna
CEE-sklopka 32 A 5-polna
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3521765 MERZ M-EV 32/21-6/G/X razvodni ormar MZB9075 400 V 32 A
Upute za rad i sigurnost
Upute za rad i sigurnost 3521765 MERZ M-EV 32/21-6/G/X razvodni ormar MZB9075 400 V 32 A
Opis
Završni razvodni ormar 22 kVA
Priključak: 1x CEE 32A 5-pinski.
Zaštitna sklopka na diferencijalnu struju: 1x40/0,03A tip B,
1x40/0,03A Tip A
CEE utičnice 5-pinske: 2x16A, 1x32A,
Sigurnosne utičnice: 6
Prekidač strujnog kruga: 2x16A C 3-polni;
1x32A C 3-pinski; 6x16A C 1-pinski
Ovaj tekst je strojno preveden.
Priključak: 1x CEE 32A 5-pinski.
Zaštitna sklopka na diferencijalnu struju: 1x40/0,03A tip B,
1x40/0,03A Tip A
CEE utičnice 5-pinske: 2x16A, 1x32A,
Sigurnosne utičnice: 6
Prekidač strujnog kruga: 2x16A C 3-polni;
1x32A C 3-pinski; 6x16A C 1-pinski
Ovaj tekst je strojno preveden.
Napomene
Pažnja: Spajanje smije izvršiti samo kvalificirani električar.
