Name: MERZ M-AVEV 35/21-3/V1/X razvodni ormar MZB9000 400 V 63 A
Brand: MERZ
SKU: 3521763

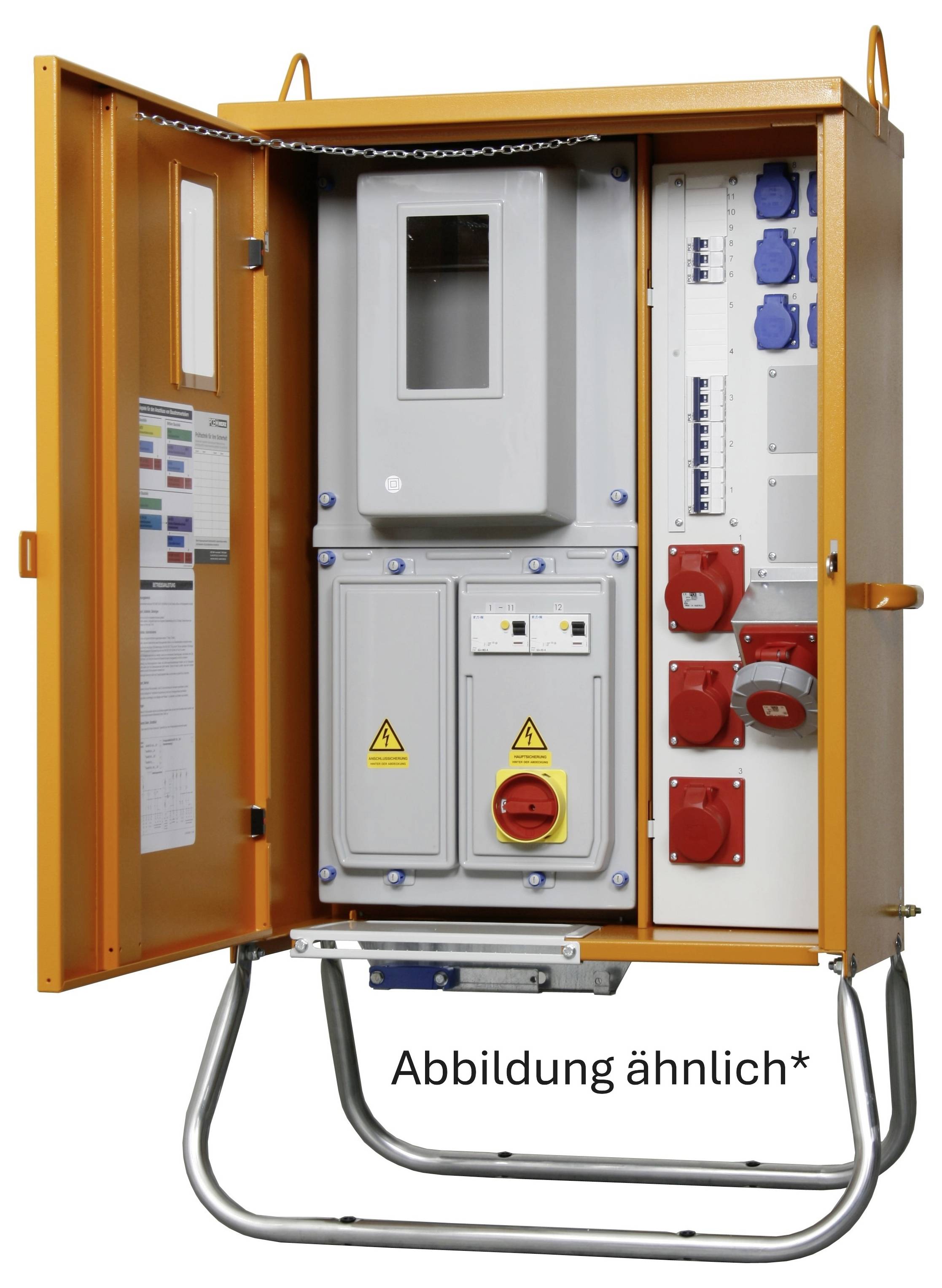

Otvoreni električni panel s raznim utičnicama i prekidačima unutar, postavljen na metalnom stalku. Vanjska strana je narančasta s upozoravajućim znakom.

Slika slična

Tehnički list (PDF)

Nije dostupno

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

MERZ M-AVEV 35/21-3/V1/X razvodni ormar MZB9000 400 V 63 A

Čvrsto kućište od pocinčanog čeličnog lima s vremenski otpornim praškastim premazom RAL 2000
2 okretne oči za dizalicu
Mjerni uređaj prema DIN 43870
Svi spojevi su zaštitno izolirani
Pocinčani osnovni okvir s plastičnim čahurama za čavle za brušenje;
Norma DIN EN 61439-4
Ovaj tekst je strojno preveden.

Tehnički podaci

Vrsta proizvoda: razvodni ormar

Nazivni ulazni napon: 400 V

Nazivna ulazna struja: 63 A

Nazivni izlazni napon: 400 V

Ulazi: Priključak 6-35 mm²

Priključak A: vijčana spojka

Priključak B: CEE utičnica 16 A 5-polna
CEE utičnica 32 A 5-polna
sigurnosna utičnica

Broj CEE spojnica: 3

Broj sigurnostnih utičnica: 3

Norme: DIN EN 61439-4

Boja: narančasta

dim.: (Š x V x D) 710 x 1270 x 360 mm

Širina: 710 mm

Visina: 1270 mm

Dubina: 360 mm

Ulazi (CEE razdjelnik): vijčane stezaljke

Izlazi (CEE razdjelnik): CEE-sklopka 16 A 5-polna
CEE-sklopka 32 A 5-polna
konektor sa zaštitnim kontaktom

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3521763 MERZ M-AVEV 35/21-3/V1/X razvodni ormar MZB9000 400 V 63 A

Upute za rad i sigurnost

Upute za rad i sigurnost 3521763 MERZ M-AVEV 35/21-3/V1/X razvodni ormar MZB9000 400 V 63 A

Napomene

Pažnja: Spajanje smije izvršiti samo kvalificirani električar; strujni transformator i transformatorsko brojilo nisu uključeni u isporuku. Nije prikladno za područje Vattenfall Hamburg i Vattenfall Berlin
