Name: MERZ M-A 80 (ML/NHOO) priključni ormar MZ69016 400 V 100 A
Brand: MERZ
SKU: 3521762

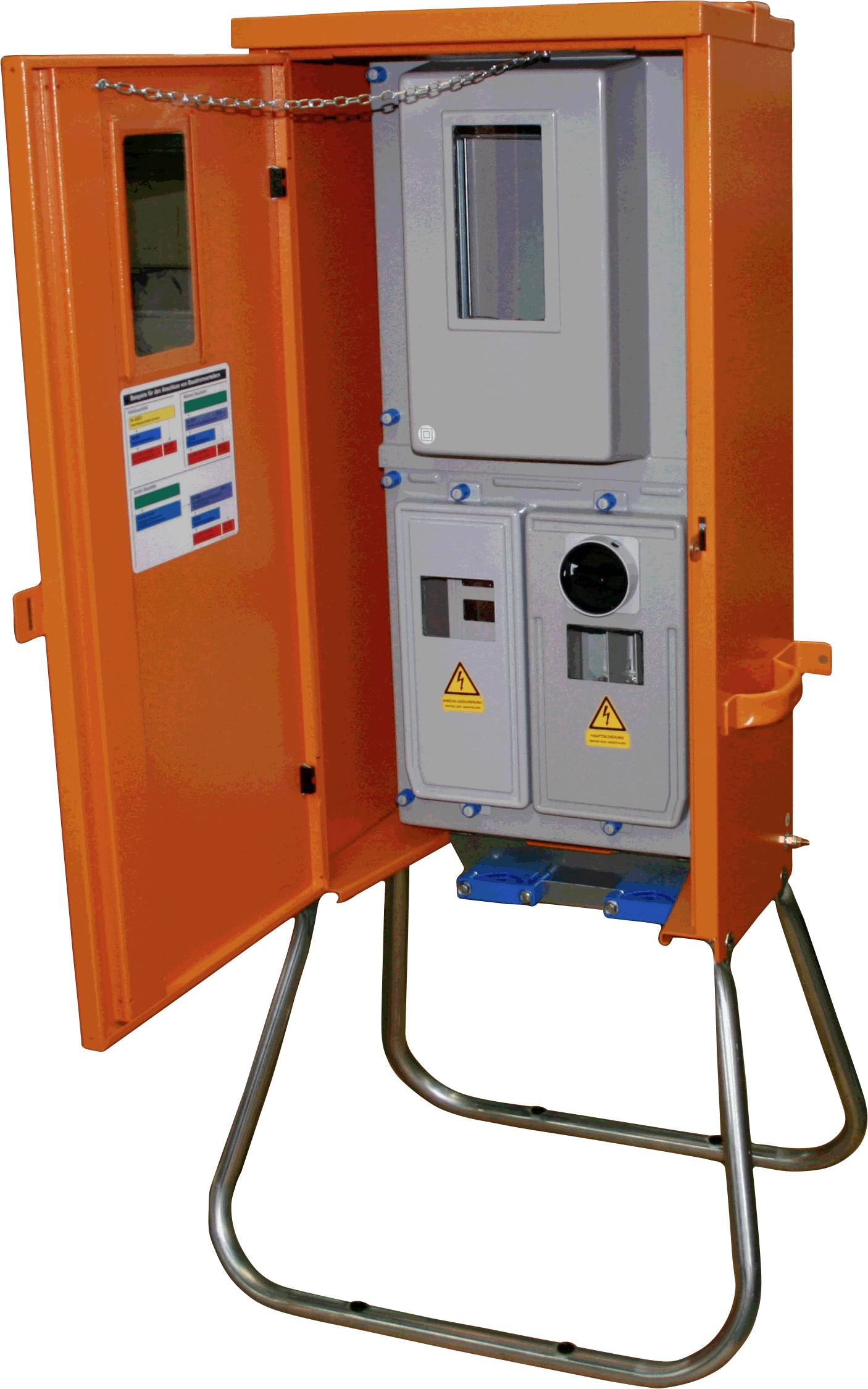

Otvorena narančasta industrijska električna ormar sa raznim upravljačkim elementima i sigurnosnim upozorenjima, postavljen na metalnom stalku.

Tehnički list (PDF)

Nije dostupno

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

MERZ M-A 80 (ML/NHOO) priključni ormar MZ69016 400 V 100 A

Čvrsto kućište od pocinčanog čeličnog lima s vremenski otpornim praškastim premazom RAL 2000
2 okretne oči za dizalicu
Mjerni uređaj prema DIN 43870
Svi spojevi su zaštitno izolirani
Pocinčani osnovni okvir s plastičnim čahurama za čavle za pričvršćivanje na tlo
Norma DIN EN 61439-4

Tehnički podaci

Vrsta proizvoda: priključni ormar

Nazivni ulazni napon: 400 V

Nazivna ulazna struja: 100 A

Nazivni izlazni napon: 400 V

Ulazi: Priključak 6-35 mm²

Priključak A: stezni priključak

Izlazi: Priključak 10-35 mm²

Priključak B: stezni priključak

Norme: DIN EN 61439-4

Boja: narančasta

dim.: (Š x V x D) 500 x 1430 x 285 mm

Širina: 500 mm

Visina: 1430 mm

Dubina: 285 mm

Ulazi (CEE razdjelnik): vijčane stezaljke

Izlazi (CEE razdjelnik): vijčana stezaljka

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3521762 MERZ M-A 80 (ML/NHOO) priključni ormar MZ69016 400 V 100 A

Upute za rad i sigurnost

Upute za rad i sigurnost 3521762 MERZ M-A 80 (ML/NHOO) priključni ormar MZ69016 400 V 100 A

Opis

Priključena snaga 55 kVA
Priključni osigurač NH00 /100 A
1 polje za brojač
Izravno mjerenje
Prekidač opterećenja NH00 / 125A

Ovaj tekst je strojno preveden.

Napomene

Pažnja: Spajanje smije izvršiti samo kvalificirani električar; strujni transformator i transformatorsko brojilo nisu uključeni u isporuku. Nije prikladno za područje Vattenfall Hamburg i Vattenfall Berlin

Opis

Priključena snaga 55 kVA
Priključni osigurač NH00 /100 A
1 polje za brojač
Izravno mjerenje
Prekidač opterećenja NH00 / 125A

Ovaj tekst je strojno preveden.
