Name: MERZ M-A 250-A građevinski razvodnik MZ69019 400 V 400 A
Brand: MERZ
SKU: 3521761

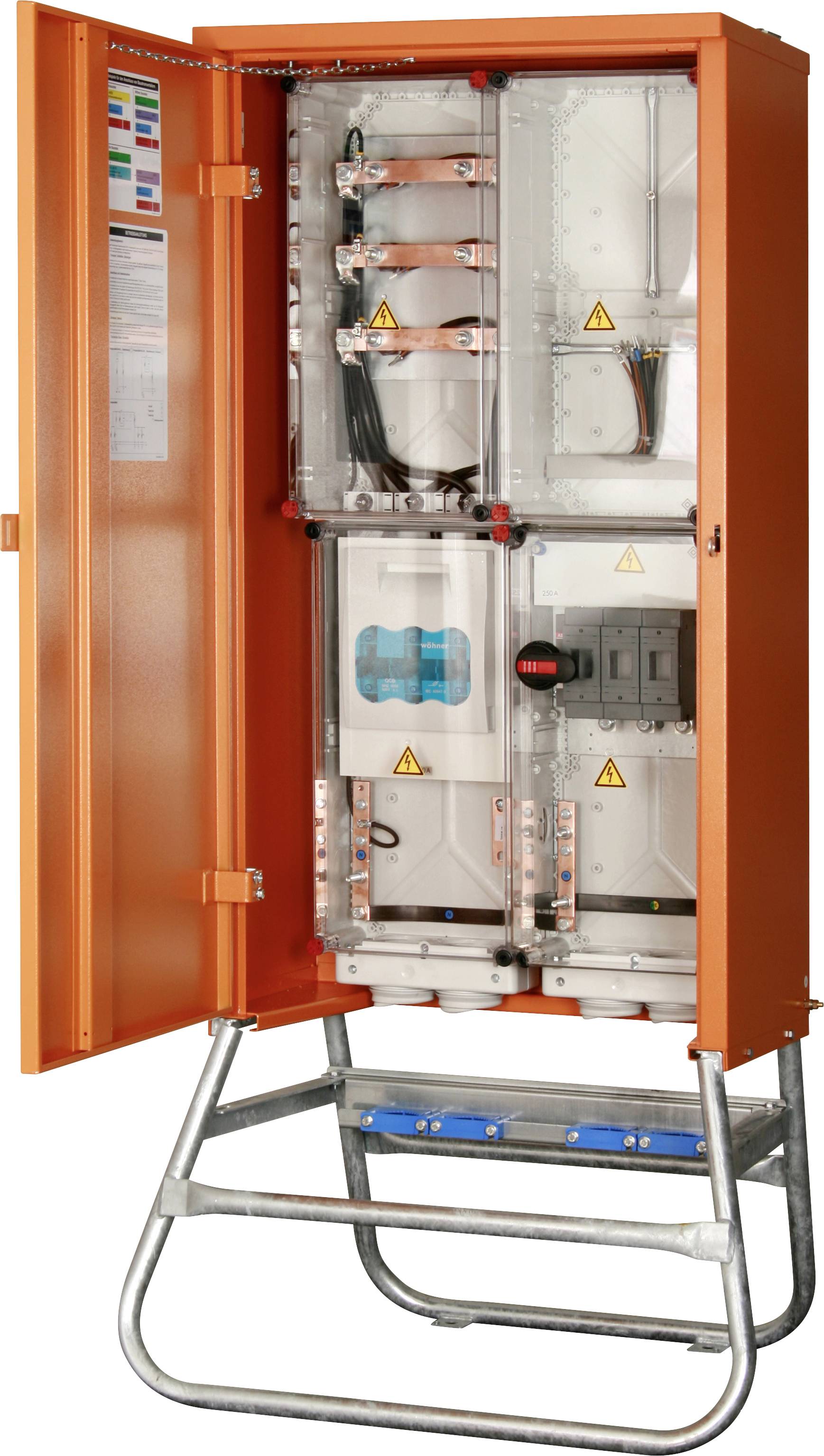

Narančasti električni ormar s otvorenim vratima otkriva sklopke i žičanje unutra. Ormar je montiran na metalnom okviru.

Tehnički list (PDF)

Nije dostupno

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

MERZ M-A 250-A građevinski razvodnik MZ69019 400 V 400 A

Čvrsto kućište od pocinčanog čeličnog lima s vremenski otpornim praškastim premazom RAL 2000
2 okretne oči za dizalicu
Mjerni uređaj prema DIN 43870
Svi spojevi su zaštitno izolirani
Pocinčani osnovni okvir s plastičnim čahurama za čavle za pričvršćivanje na tlo
Norma DIN EN 61439-4

Tehnički podaci

Vrsta proizvoda: građevinski razvodnik

Nazivni ulazni napon: 400 V

Nazivna ulazna struja: 400 A

Nazivni izlazni napon: 400 V

Ulazi: Priključak 50-240 mm²

Priključak A: vijčana spojka

Izlazi: Priključak 50-150 mm²

Priključak B: vijčana spojka

Norme: DIN EN 61439-4

dim.: (Š x V x D) 720 x 1800 x 400 mm

Širina: 720 mm

Visina: 1800 mm

Dubina: 400 mm

Ulazi (CEE razdjelnik): vijčane stezaljke

Izlazi (CEE razdjelnik): vijčana stezaljka

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3521761 MERZ M-A 250-A građevinski razvodnik MZ69019 400 V 400 A

Upute za rad i sigurnost

Upute za rad i sigurnost 3521761 MERZ M-A 250-A građevinski razvodnik MZ69019 400 V 400 A

Opis

Priključna snaga 173 kVA
Priključni osigurač NH2 /400 A
1 polje za brojač
1 pretvaračka stanica
Rastavna sklopka s osiguračem NH1 / 250 A

Ovaj tekst je strojno preveden.

Napomene

Pažnja: Spajanje smije izvršiti samo kvalificirani električar; strujni transformator i transformatorsko brojilo nisu uključeni u isporuku. Nije prikladno za područje Vattenfall Hamburg i Vattenfall Berlin

Opis

Priključna snaga 173 kVA
Priključni osigurač NH2 /400 A
1 polje za brojač
1 pretvaračka stanica
Rastavna sklopka s osiguračem NH1 / 250 A
