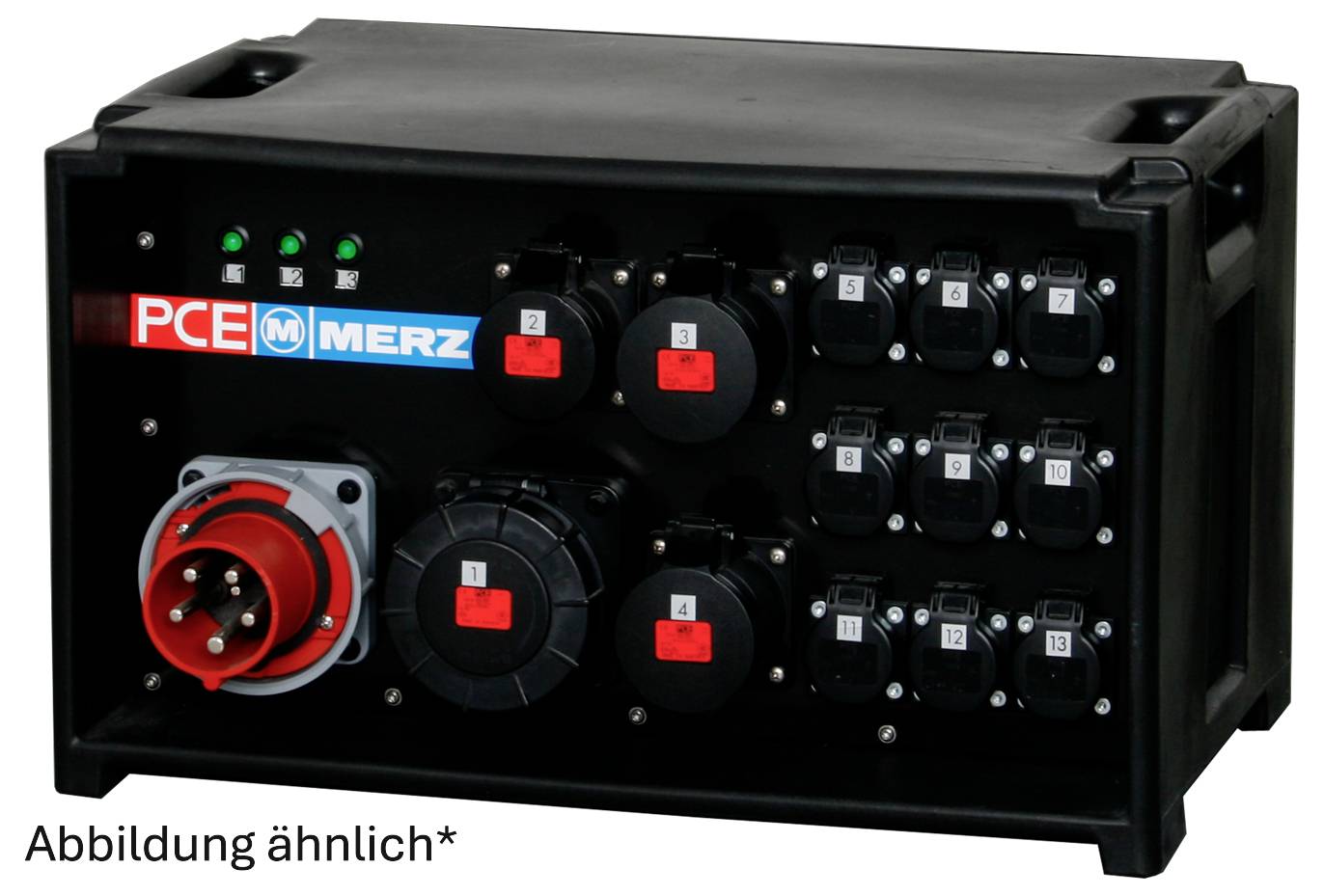

Slika slična
MERZ CEE razvodnik M-SVE4 63/121-15/1,5M/MS MZ85503 400 V 63 A
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Istaknuti proizvodi i detalji
MERZ CEE razvodnik M-SVE4 63/121-15/1,5M/MS MZ85503 400 V 63 A
- Izuzetno robusno kućište od polietilena
- Može se naslagati
- Integrirane ručke za nošenje
Tehnički podaci
- Vrsta proizvoda
CEE razvodnik
- Broj CEE spojnica
4
- Priključak A
muški konektor CEE 63 a 5-polni
- Priključak B
CEE utičnica 16 A 5-polna
CEE utičnica 32 A 5-polna
CEE utičnica 63 A 5-polna
sigurnosna utičnica
- Broj sigurnostnih utičnica
15
- Ulazi
CEE utikač 63 A 5-pinski
- Nazivni ulazni napon
400 V
- Nazivni izlazni napon
400 V
- Nazivna ulazna struja
63 A
IP44
- Duljina kabela
1.5 m
- dim.
(D x Š x V) 350 x 560 x 340 mm
- Dužina
350 mm
- Širina
560 mm
- Visina
340 mm
- Ulazi (CEE razdjelnik)
CEE utikač 63 A 5-polni
- Izlazi (CEE razdjelnik)
CEE-sklopka 16 A 5-polna
CEE-sklopka 32 A 5-polna
CEE-sklopka 63 A 5-polna
konektor sa zaštitnim kontaktom
- Sadržaj
1 St.
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3521749 MERZ CEE razvodnik M-SVE4 63/121-15/1,5M/MS MZ85503 400 V 63 A
Upute za rad i sigurnost
Upute za rad i sigurnost 3521749 MERZ CEE razvodnik M-SVE4 63/121-15/1,5M/MS MZ85503 400 V 63 A
Opis
Plastični razdjelnik utičnica 44 kVA
IP44
Napajanje: 1xCEE 63A 5-pinski utikač s 1,5 m priključnog kabela
Zaštitna sklopka na diferencijalnu struju: 2x63/0,03A tip A
CEE utičnice 5-pinske: 1x16A, 1x32A, 1x63A
Sigurnosne utičnice: 15
Prekidač strujnog kruga: 18x16A C 1-polni,
6x32A C 1-pinski
Verzija: MS - opremljena crnim utičnicama
Ovaj tekst je strojno preveden.
IP44
Napajanje: 1xCEE 63A 5-pinski utikač s 1,5 m priključnog kabela
Zaštitna sklopka na diferencijalnu struju: 2x63/0,03A tip A
CEE utičnice 5-pinske: 1x16A, 1x32A, 1x63A
Sigurnosne utičnice: 15
Prekidač strujnog kruga: 18x16A C 1-polni,
6x32A C 1-pinski
Verzija: MS - opremljena crnim utičnicama
Ovaj tekst je strojno preveden.
