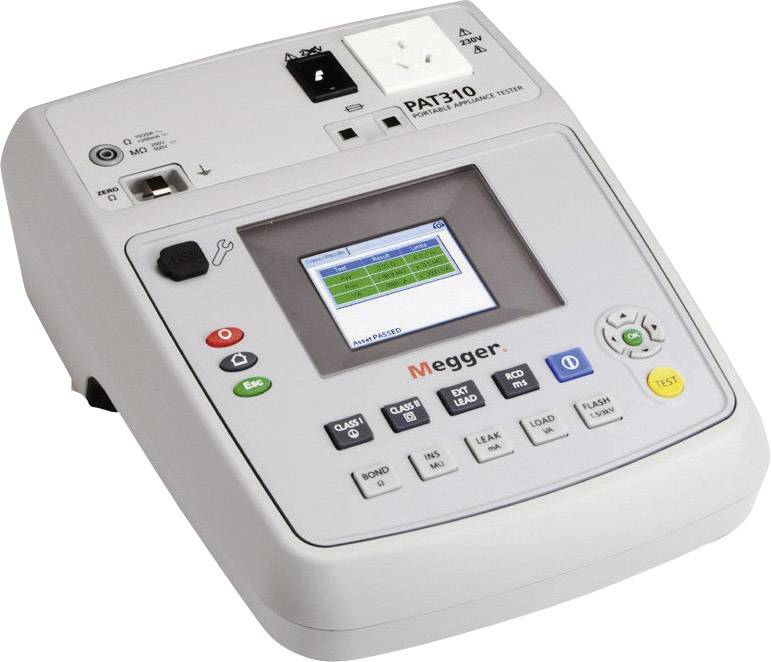

Megger PAT310-EU tester za uređaje VDE standard 0701-0702
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Istaknuti proizvodi i detalji
Megger PAT310-EU tester za uređaje DIN VDE 0701-0702, BGV A3, EN 62638
- Ručni ili automatski redoslijed ispitivanja
- Unaprijed postavljeni redoslijedi ispitivanja, jednostavno rukovođenje
- Osvijetljeni zaslon u boji visoke rezolucije
- Izravno testiranje PRCD-a i produžnih linija
Tehnički podaci
- Ispitivanje zaštitnog vodiča 200 mA DC
- Kompenzacija testnog olova
- Izolacijski test 250 V i 500 V
- Zamjenska metoda mjerenja struje istjecanja
- Mjerenje zaštitne struje vodiča primjenom metode mjerenja diferencijalne struje
- Dodirnite mjerenje struje metodom izravnog mjerenja
- Funkcionalni test s mjerenjem performansi
- Ispitivanje mrežnih priključnih kabela i produžnih kabela
- Ispitivanje prenosivog FI / RCD (PRCD) sa 30 mA.
- Vrsta proizvoda
tester za uređaje
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT II 300 V
- Sučelja
nijedan
- dim.
(D x Š x V) 320 x 255 x 120 mm
- Težina
2.7 kg
IP40
- Mjerno područje (VDE)
otpornost izolacije
ekvivalentna odvodna struja
diferencijalna struja
dodirna struja
napon
frekvencija
snaga
test linija
- DIN standard
DIN EN 62638
- Vrsta prikaza
digitalni (LCD)
- Širina
255 mm
- Visina
120 mm
- Dužina
320 mm
- Postupak ispitivanja
automatsko
- Napajanje
230 v/ac
- Memorija
ne
- Tip
PAT310-EU
- VDE standard
0701-0702
- Određene značajke
RCD/FI test
- Prikaz (detalji)
Prikaz u boji, osvijetljen
- Kategorija mjerenja
CAT II/300 V
- Norme
DIN VDE 0701-0702, BGV A3, EN 62638
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 556116 Megger PAT310-EU tester za uređaje VDE standard 0701-0702
Upute za rad i sigurnost
Upute za rad i sigurnost 556116 Megger PAT310-EU tester za uređaje VDE standard 0701-0702
Opis
Serija PAT300 su kompaktni i mobilni ispitni uređaji za ispitivanja uređaja prema DIN VDE 0701-0702 s ručnim i automatskim redoslijedom ispitivanja. Unaprijed definiranim testnim sekvencama može se pristupiti brzo i jednostavno pomoću gumba za testiranje, uređaj jasno prikazuje rezultate ispitivanja, a evidentiranje se obavlja ručno. Dostupni su nizovi ispitivanja za SK I, SK II, produžne kablove i PRCD, granične vrijednosti se mogu podesiti. Serija PAT300 razvijena je za korisnike u servisu, popravku i održavanju koji zahtijevaju sve mjerne funkcije za testiranje uređaja i ručno dokumentiraju izmjerene vrijednosti.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Automatski i ručni postupci ispitivanja
- DOBRA / BAD procjena za trenutno otkrivanje neispravnih uređaja
- Bufer memorija do 5 min. za brzi start uz promjenu lokacije
- Samo jedan spoj sonde za zaštitni vodič, otpornost na izolaciju i struju dodira.
Isporuka uključuje
- Ispitivač uređaja PAT310-EU po DIN VDE 0701-0702, BGV A3, EN 62638
