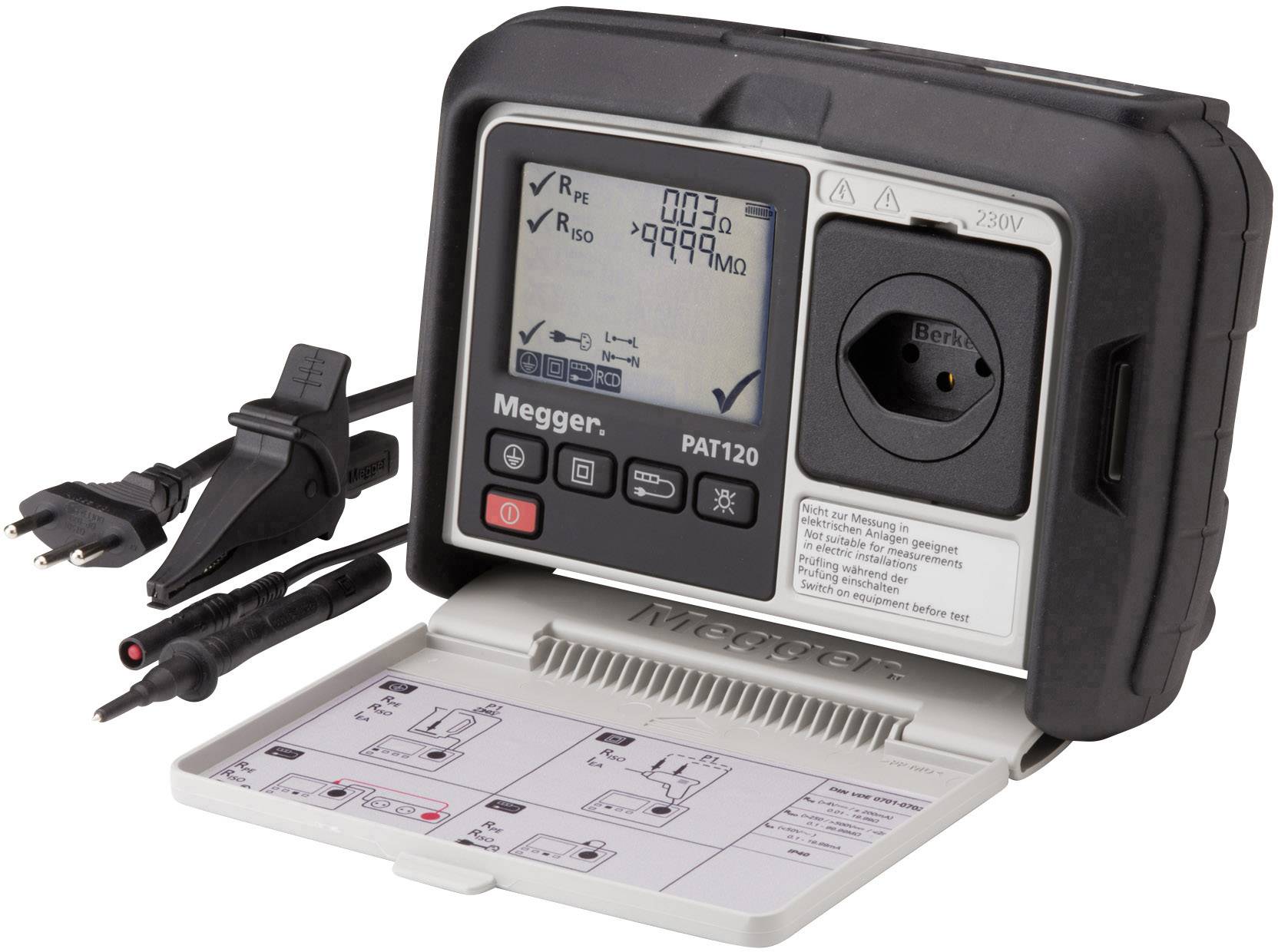

Megger PAT120 tester za uređaje VDE standard 0701-0702
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Istaknuti proizvodi i detalji
Megger PAT120 tester za uređaje DIN VDE 0701-0702, DGUV regulacija 3, BGV A3, EN 62638
- Mali i kompaktni tester za kućanske aparate
- Radi na baterije, nije potreban priključak na struju
- Robusno kućište s gumenim ojačanjem i zaštitnim poklopcem za zaštitu zaslona
- Unaprijed definirani postupci ispitivanja za DUT-ove klase I, klase II i produžnih kabela
- Jasna indikacija prošao/nije prošao
- Kartica za brzu pomoć u poklopcu uređaja
Tehnički podaci
- Mjerenje otpora zaštitnog vodiča s ± 200 mA (DC)
- Mjerenje izolacijskog otpora sa 500 V i 250 V (DC)
- Mjerenje ekvivalentne struje istjecanja s oko 30 V (AC)
- Ispitivanje linije (kratki spoj i otvoreni krug L / N)
- Vrsta proizvoda
tester za uređaje
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT II 300 V
- Sučelja
nijedan
- dim.
(D x Š x V) 148 x 203 x 78 mm
- Težina
1.15 kg
IP40
- Mjerno područje (VDE)
otpornost zaštitnog vodiča
otpornost izolacije
ekvivalentna odvodna struja
test linija
- DIN standard
DIN EN 62638
- Vrsta prikaza
digitalni (LCD)
- Širina
203 mm
- Visina
78 mm
- Dužina
148 mm
- Postupak ispitivanja
automatsko
- Napajanje
baterijsko napajanje
- Memorija
ne
- Tip
PAT120
- VDE standard
0701-0702
- Pohrana
-
- Prikaz (detalji)
LC prikaz s pozadinskim osvjetljenjem, prikaz izmjerenih vrijednosti, granične vrijednosti, simboli za prošlo / neuspješno
- Sučelja
-
- Norme
DIN VDE 0701-0702, DGUV regulacija 3, BGV A3, EN 62638
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1233911 Megger PAT120 tester za uređaje VDE standard 0701-0702
Upute za rad i sigurnost
Upute za rad i sigurnost 1233911 Megger PAT120 tester za uređaje VDE standard 0701-0702
Opis
S ovim testerom uređaja možete brzo i jednostavno provesti testove neovisne o mreži prema DIN VDE 0701-0702 (DGUV propis 3, BGV A3). S ovim testerom uređaja na baterije možete provesti osnovna ispitivanja kao što su otpor zaštitnog vodiča, otpor izolacije i ekvivalentna struja curenja čak i bez mrežnog napona. Unaprijed definirane ispitne procedure olakšavaju ispitivaču odabir ispitne procedure, a to omogućuje brzu raspodjelu ispitnih zadataka u klasu I ili klasu II. Također postoji slijed ispitivanja produžnih kabela i kabelskih kolutova, tako da se ovi DUT-ovi, koji su vrlo česti u praksi, mogu testirati vrlo brzo i jednostavno. Uređaj za ispitivanje uređaja PAT120 može raditi i s baterijama i s punjivim baterijama.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Automatski slijed ispitivanja za klasu I, klasu II i produžne kablove
- LC zaslon s osvjetljenjem zaslona (pozadinsko osvjetljenje)
- Prikaz očitanja, ograničenja, simbola prolaza/pada
- Samo jedan priključak sonde za zaštitni vodič i otpor izolacije
Isporuka uključuje
- VDE ispitivač PAT120-CH Megger DIN VDE 0701-0702, DGUV propis 3, BGV A3, EN 62638
Napomene
Koju vrstu VDE ispitni uređaji tražite?
