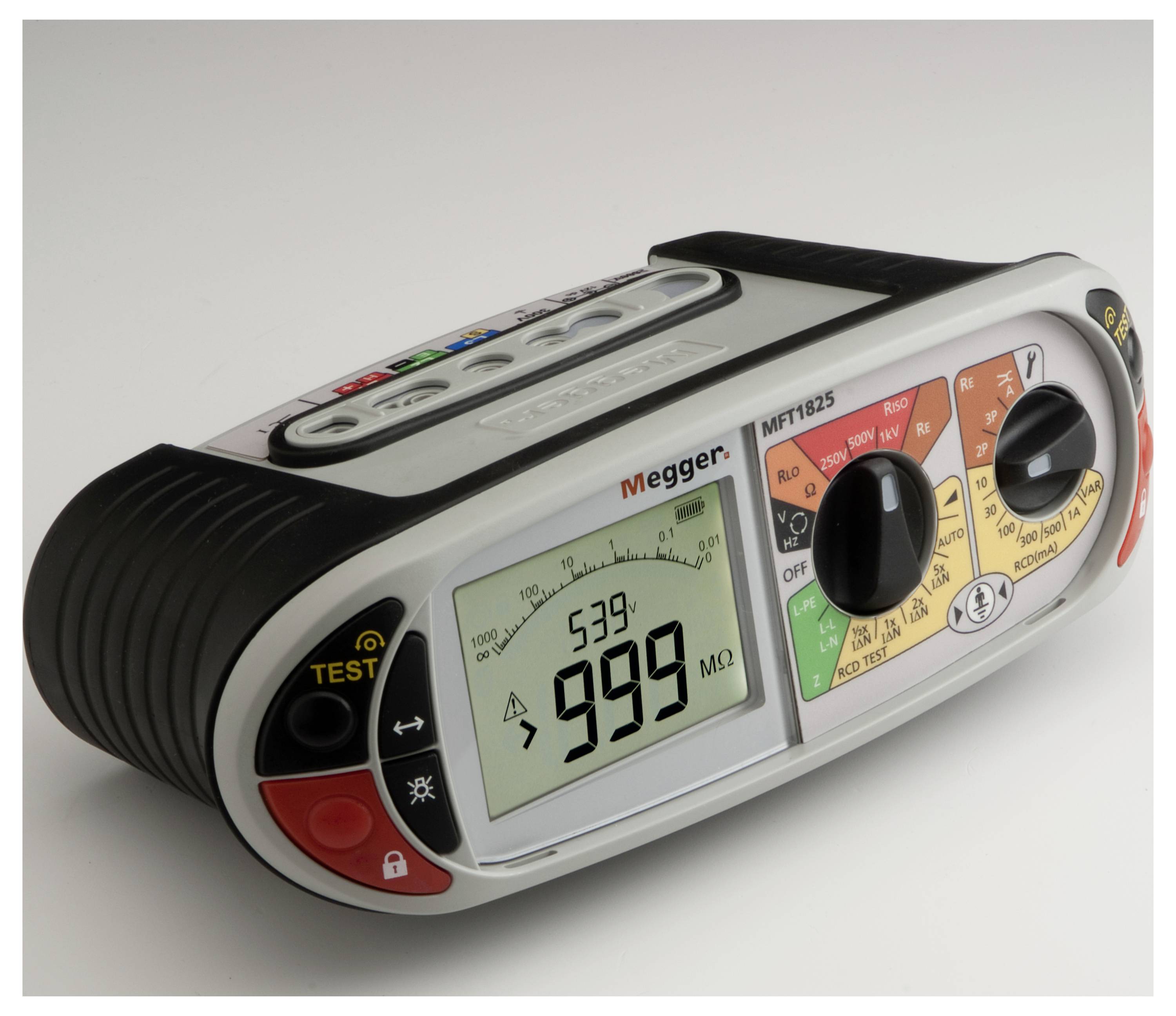

Megger Multifunktionstester MFT1825-CH-DE/FR/IT set testera za instalacije
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Tehnički podaci
- Vrsta proizvoda
set testera za instalacije
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT IV 300 V
CAT III 600 V
- Sučelja
Bluetooth®
- dim.
(D x Š x V) 235 x 85 x 150 mm
- Težina
1 kg
IP54
- Mjerno područje (VDE)
klizna impedancija
otpor uzemljenja
napon
- Širina
85 mm
- Visina
150 mm
- Dužina
235 mm
- Postupak ispitivanja
automatsko
- Tip
Multifunktionstester MFT1825-CH-DE/FR/IT
- Određene značajke
RCD/FI test
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3773762 Megger Multifunktionstester MFT1825-CH-DE/FR/IT set testera za instalacije
Upute za rad i sigurnost
Upute za rad i sigurnost 3773762 Megger Multifunktionstester MFT1825-CH-DE/FR/IT set testera za instalacije
Opis
Serija MFT1800 sastoji se od tri instrumenta za ispitivanje niskonaponskih električnih instalacija. MFT1800 ima sve potrebne funkcije testiranja za potrebnu certifikaciju komercijalnih i ožičenih stambenih instalacija:
Ispitne funkcije i mjerni rasponi
Mjerenje napona sustava i frekvencije sustava (stvarna efektivna vrijednost)
Ispitivanje izolacije sa 100 V, 250 V, 500 V i 1000 V sa zaštitom ulaza od vanjskih napona do 600 V, čak i tijekom ispitivanja izdržljivosti izolacije.
Kontaktni otpor s ispitnom strujom od 200 mA ili 15 mA
Automatski - tipka TEST ne mora se pritiskati, obje ruke ostaju slobodne
Raspon otpora od 0,01 Ω do 100 kΩ, brzi prolazni zujalica s podesivim pragovima
Test petlje bez okidanja
Ispitivanje uzemne petlje
Područje za ispitivanje otpora dvožilnih i trožilnih petlji bez aktiviranja FI/RCD-ova
2-žični visokostrujni spoj s faznim vodičem na fazni vodič
Izračun potencijalne struje kratkog spoja do 40 kA međufazno, najviša rezolucija
FI/RCD testovi uključuju:
Tip AC, A, S, B i programabilni FI/RCD-ovi
1/2 x I, 1 x I, 2 x I i 5 x I
3-fazni RCD-ovi
Brzo ispitivanje rampe
Automatsko testiranje
Prikaz napona kvara/napona dodira
Ispitivanja uzemljenja
2-polna metoda,
3-polna metoda
Sigurnosne i specifikacije uređaja
Svi MFT1800 instrumenti su specificirani za CAT IV 300V i stoga za spajanje na niskonaponske sustave bez zaštitnih uređaja. Mogu se sigurno spojiti u bilo kojoj točki sustava do transformatora; bilo kakvi visoki prijelazni naponi koji se tamo mogu pojaviti, do granica navedenih u IEC 61010 CAT IV, neće oštetiti MFT1800.
Dizajn i jednostavnost korištenja
Zahvaljujući modernom dizajnu, MFT1800 se može koristiti na podu, u pretincu za police, stojeći na platformi, s remenom na tijelu ili držeći u ruci.
MFT1800 se može lako koristiti desnom ili lijevom rukom zahvaljujući dvostrukim tipkama za testiranje.
Rotacijski prekidači u boji, lako se drže i omogućuju brzo i jednostavno rukovanje, izbjegavajući odabir pogrešne funkcije ili područja.
Ovaj tekst je strojno preveden.
Ispitne funkcije i mjerni rasponi
Mjerenje napona sustava i frekvencije sustava (stvarna efektivna vrijednost)
Ispitivanje izolacije sa 100 V, 250 V, 500 V i 1000 V sa zaštitom ulaza od vanjskih napona do 600 V, čak i tijekom ispitivanja izdržljivosti izolacije.
Kontaktni otpor s ispitnom strujom od 200 mA ili 15 mA
Automatski - tipka TEST ne mora se pritiskati, obje ruke ostaju slobodne
Raspon otpora od 0,01 Ω do 100 kΩ, brzi prolazni zujalica s podesivim pragovima
Test petlje bez okidanja
Ispitivanje uzemne petlje
Područje za ispitivanje otpora dvožilnih i trožilnih petlji bez aktiviranja FI/RCD-ova
2-žični visokostrujni spoj s faznim vodičem na fazni vodič
Izračun potencijalne struje kratkog spoja do 40 kA međufazno, najviša rezolucija
FI/RCD testovi uključuju:
Tip AC, A, S, B i programabilni FI/RCD-ovi
1/2 x I, 1 x I, 2 x I i 5 x I
3-fazni RCD-ovi
Brzo ispitivanje rampe
Automatsko testiranje
Prikaz napona kvara/napona dodira
Ispitivanja uzemljenja
2-polna metoda,
3-polna metoda
Sigurnosne i specifikacije uređaja
Svi MFT1800 instrumenti su specificirani za CAT IV 300V i stoga za spajanje na niskonaponske sustave bez zaštitnih uređaja. Mogu se sigurno spojiti u bilo kojoj točki sustava do transformatora; bilo kakvi visoki prijelazni naponi koji se tamo mogu pojaviti, do granica navedenih u IEC 61010 CAT IV, neće oštetiti MFT1800.
Dizajn i jednostavnost korištenja
Zahvaljujući modernom dizajnu, MFT1800 se može koristiti na podu, u pretincu za police, stojeći na platformi, s remenom na tijelu ili držeći u ruci.
MFT1800 se može lako koristiti desnom ili lijevom rukom zahvaljujući dvostrukim tipkama za testiranje.
Rotacijski prekidači u boji, lako se drže i omogućuju brzo i jednostavno rukovanje, izbjegavajući odabir pogrešne funkcije ili područja.
Ovaj tekst je strojno preveden.

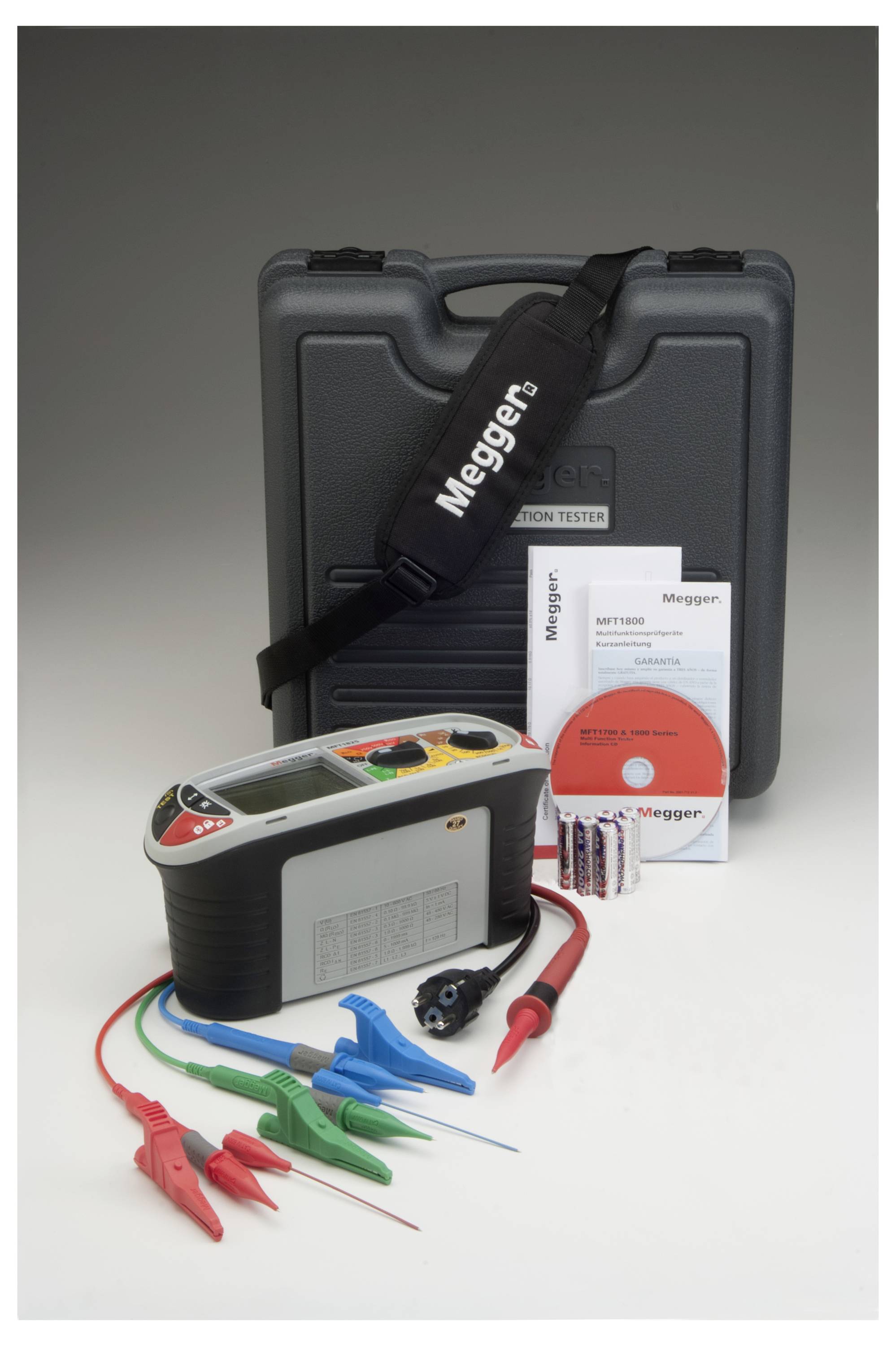

Isporuka uključuje
- MFT-1825 + Tiskani vodič za brzi početak
- Rameni pojas s otiskom "Megger"

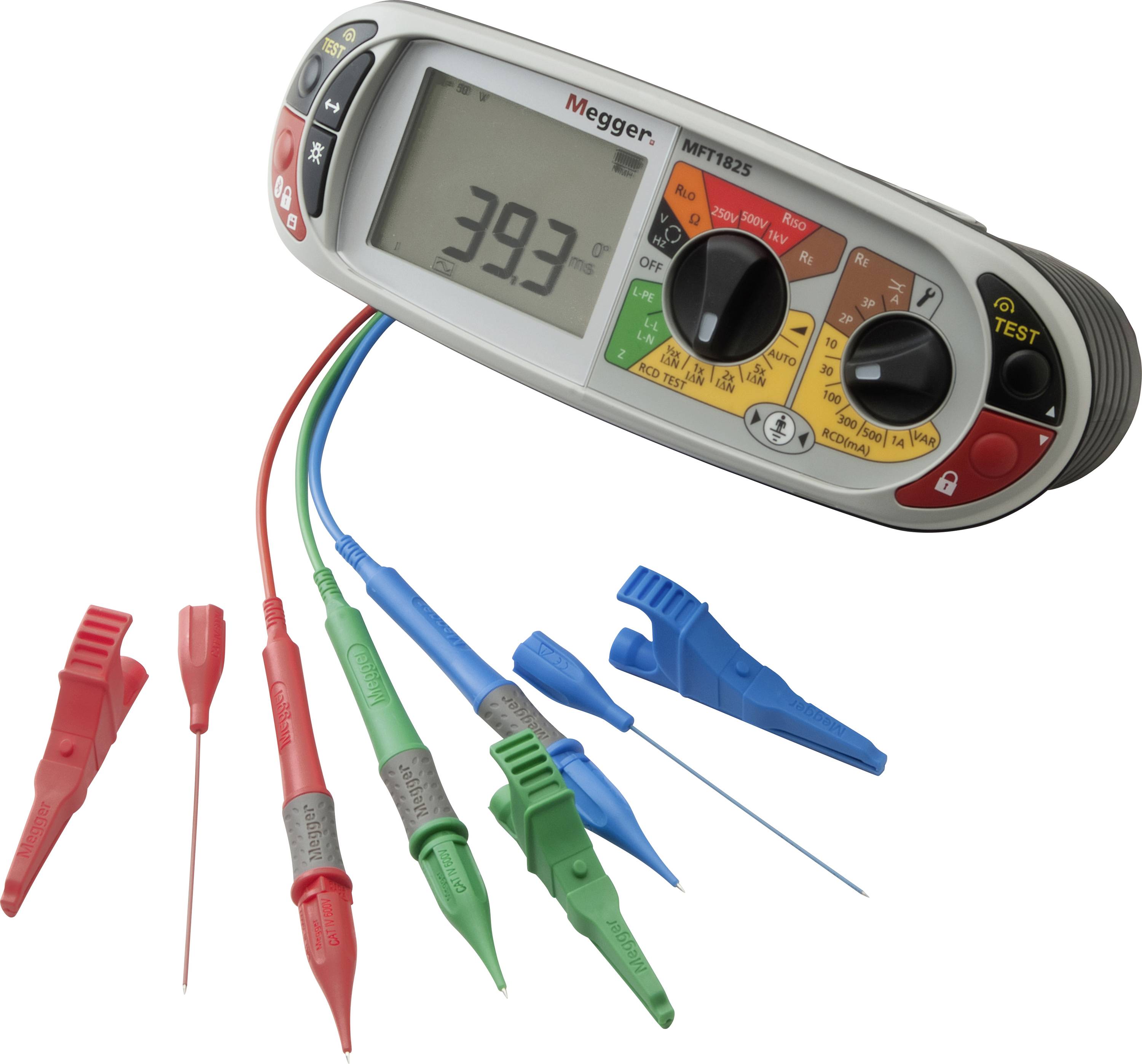

- 3-žični set s ispitnim sondama i stezaljkama
- Mrežni ispitni kabeli
- Punjač baterije
- Prekidačka sonda s certifikatom o kalibraciji
