Name: Megger MIT481/2 mjerač izolacije 50 V, 100 V, 250 V, 500 V 100 GΩ
Brand: Megger
SKU: 3431112
Availability: BackOrder

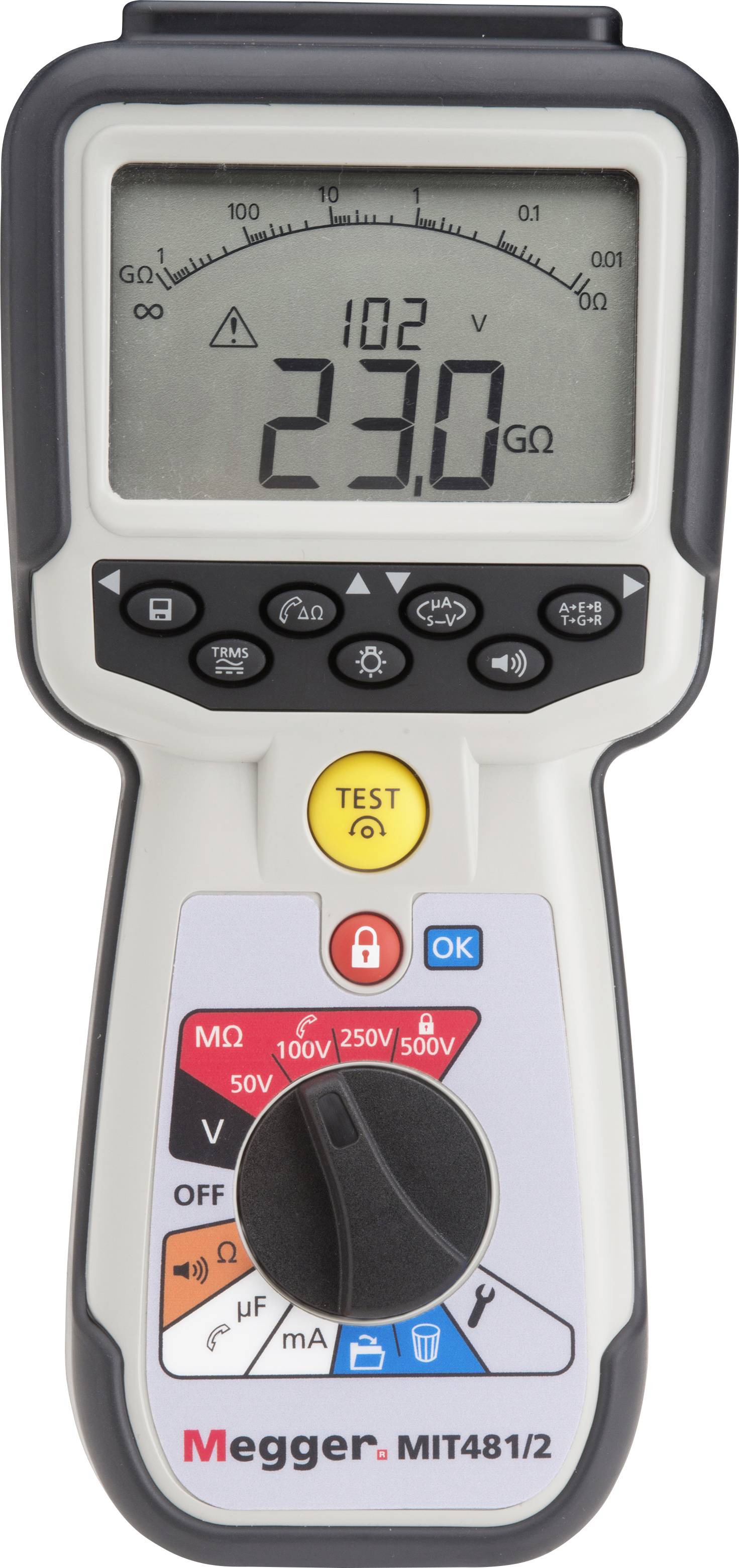

Megger MIT481/2 mjerač izolacije 50 V, 100 V, 250 V, 500 V 100 GΩ-0

Megger MIT481/2 mjerač izolacije 50 V, 100 V, 250 V, 500 V 100 GΩ-1

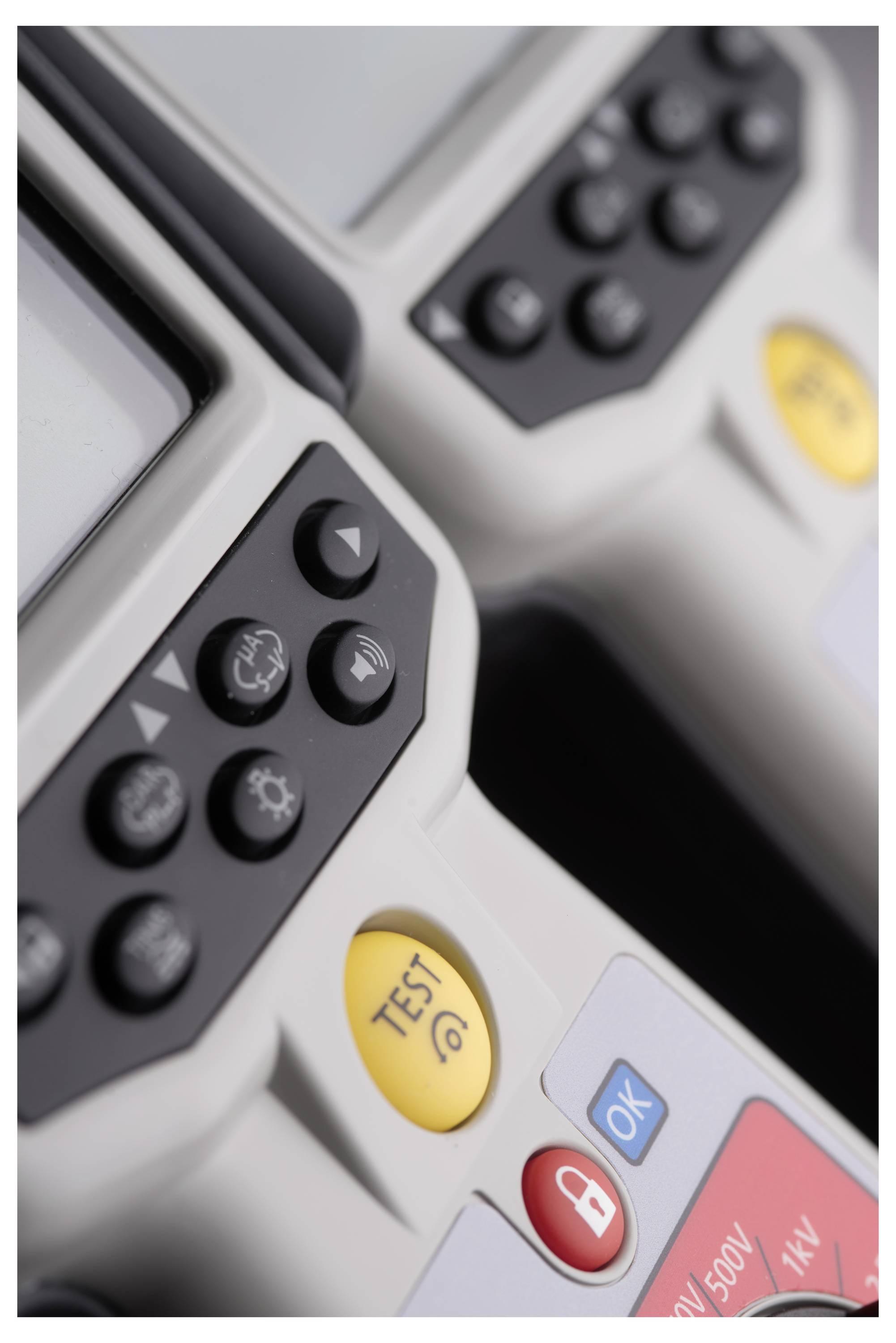

Megger MIT481/2 mjerač izolacije 50 V, 100 V, 250 V, 500 V 100 GΩ-2

1/3

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,09.11.

21 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (1.489,00 € / komad)

1.489,00 €

uklj. PDV

samo 72,75 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Megger MIT481/2 mjerač izolacije 50 V, 100 V, 250 V, 500 V 100 GΩ

Ispitivanje izolacije do 500 V i raspona od 100 GΩ u ručnom mjernom uređaju
3-žilni priključak za A, B i E (vrh, prsten i uzemljenje) priključak (novo)
Zaštićeni pristup do 500 V radi zaštite od slučajnog oštećenja (Novo)
Mogućnosti punjenja za struju i punjenje u automobilu (Novo)
Brže ispitivanje kontinuiteta s rasponom od 0,01 Ω do 1 MΩ (novo)
Mogućnost diferencijalnog mjerenja (novo)
Stabilizirani ispitni napon izolacije (novo)
Mjerenje napona 600 V efektivne vrijednosti izmjenične i istosmjerne struje
Pohranjivanje rezultata ispitivanja i preuzimanje putem Bluetooth®-a
CAT IV 600 V
Otporno na vremenske uvjete – Svaki tester ima IP54 zaštitu i kućište otporno na vremenske uvjete kako bi se smanjio rizik od prodiranja vode, uključujući i poklopce baterije i osigurača.
Robusno kućište – Guma preko kalupa pruža idealnu kombinaciju vanjske zaštite koja apsorbira udarce i izvrsnog prianjanja u snažno modificiranom ABS kućištu. To rezultira praktički neuništivim kućištem.
Baterije – Zahtijeva šest standardnih alkalnih AA baterija ili punjivih nikal-metal hidridnih (NiMH) baterija sposobnih za najmanje 3000 ispitivanja izolacije na 500 V.

Tehnički podaci

Isc: 200 mA R ≤ 4 Ω
Diferencijalno mjerenje [REL]
Nulti vod (do 10 Ω)
TRMS
Napon AC/DC 600 V
Kapacitet 0,1 nF - 10 μF
Udaljenost u μF (otvoreni krug)
Izračun REN-a
Mjerenje struje mA AC / DC
Prebacivanje A/B/E ili T/R/G
Integrirana memorija

Vrsta proizvoda: mjerač izolacije

Ispitni napon: 50 V
100 V
250 V
500 V

Mjerna funkcija: izolacijski otpor

: tvornički standard (vlastiti)

Mjerno područje otpora: 10 - 100 GΩ

Sučelja: Bluetooth®

: IP54

Opskrba naponom: 6 x baterije 1,5 V IEC LR6 AA (opcionalne NiMH punjive baterije)

dim.: (D x Š x V) 22.8 x 6.3 x 10.8 cm

Težina: 600 g

Vrsta prikaza: analogni
digitalni
akustični

Frekvencija (maks.): 400 Hz

Frekvencija (min.): 15 Hz

Područje frekvencije: 15 Hz - 400 Hz

Izolacijski otpor (maks.): 100 GΩ

Mjerno područje napona (maks.): 500 V

Mjerno područje napona (min.): 10 V

Kategorija mjerenja: CAT IV 600 V

Širina: 6.3 cm

Visina: 10.8 cm

Dužina: 22.8 cm

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3431112 Megger MIT481/2 mjerač izolacije 50 V, 100 V, 250 V, 500 V 100 GΩ

Upute za rad i sigurnost

Upute za rad i sigurnost 3431112 Megger MIT481/2 mjerač izolacije 50 V, 100 V, 250 V, 500 V 100 GΩ

Opis

Ispitivači izolacije i kontinuiteta serije MIT480 mk2 zamjenjuju originalnu seriju MIT480 i posebno su dizajnirani za tržišta telekomunikacija i kabelskog testiranja.
Novi uređaji imaju redizajnirano kućište, postolje i odjeljak za 6-ćelijsku bateriju s odvojenim pristupom osiguračima.
Svi uređaji su preliveni radi povećane zaštite i postižu klasu zaštite IP54.

Ovaj tekst je strojno preveden.

Izvedba

Ispitni napon – 50 V, 100 V, 250 V i 500 V
Promjenjivi ispitni napon – Ispitni napon podesiv od 10 V do 500 V
Točnost ispitnog napona od 2% – Izlazni ispitni napon održava se unutar
tolerancije ili unutar –0% do +2% + 2 V.
Pokazatelj PASS/FAIL – Ovisno o pragu napona, prikazuje se PASS ili FAIL (✓/✖).
Stabilizirani ispitni napon – Napon je kontroliran povratnom vezom
kako bi se osiguralo da ostane unutar specifikacija kroz cijelo ispitivanje.
Prikaz ispitnog napona – Stvarni ispitni napon prikazuje se na
manji digitalni zaslon, a mjerenja se prikazuju na većem digitalnom zaslonu.
Raspon ispitivanja – ispitivanje izolacije od 100 GΩ* do 500 V.
Prikaz mjernog raspona – Raspon napona prikazuje se kada je odabran.
Prikaz mjernog napona – Mjerni napon se prikazuje tijekom ispitivanja.
Analogni luk – Zaslon također uključuje analogni luk koji prikazuje odziv pokretne zavojnice.
Vremenska provjera – Automatska provjera na temelju vremenskog ograničenja.
Silikonski kabeli – Visokokvalitetni, fleksibilni i jednostavni za korištenje silikonski ispitni kabeli sprječavaju pogreške u mjerenju u rasponima GΩ iznad 5 GΩ.
Blokada ispitivanja – Ispitivanje se sprječava ako se tijekom ispitivanja izolacije otkriju naponi iznad 25, 30, 50, 75 ili 100 V (korisnički postavljeno). Zadana vrijednost je 50 V.
Zujalica izolacije – Zujalica se može postaviti da se aktivira kada otpor izolacije poraste iznad korisnički definirane granice. Može se konfigurirati u izborniku postavki.
Zaključavanje ispitivanja – Ispitivanje izolacije je trajno zaključano

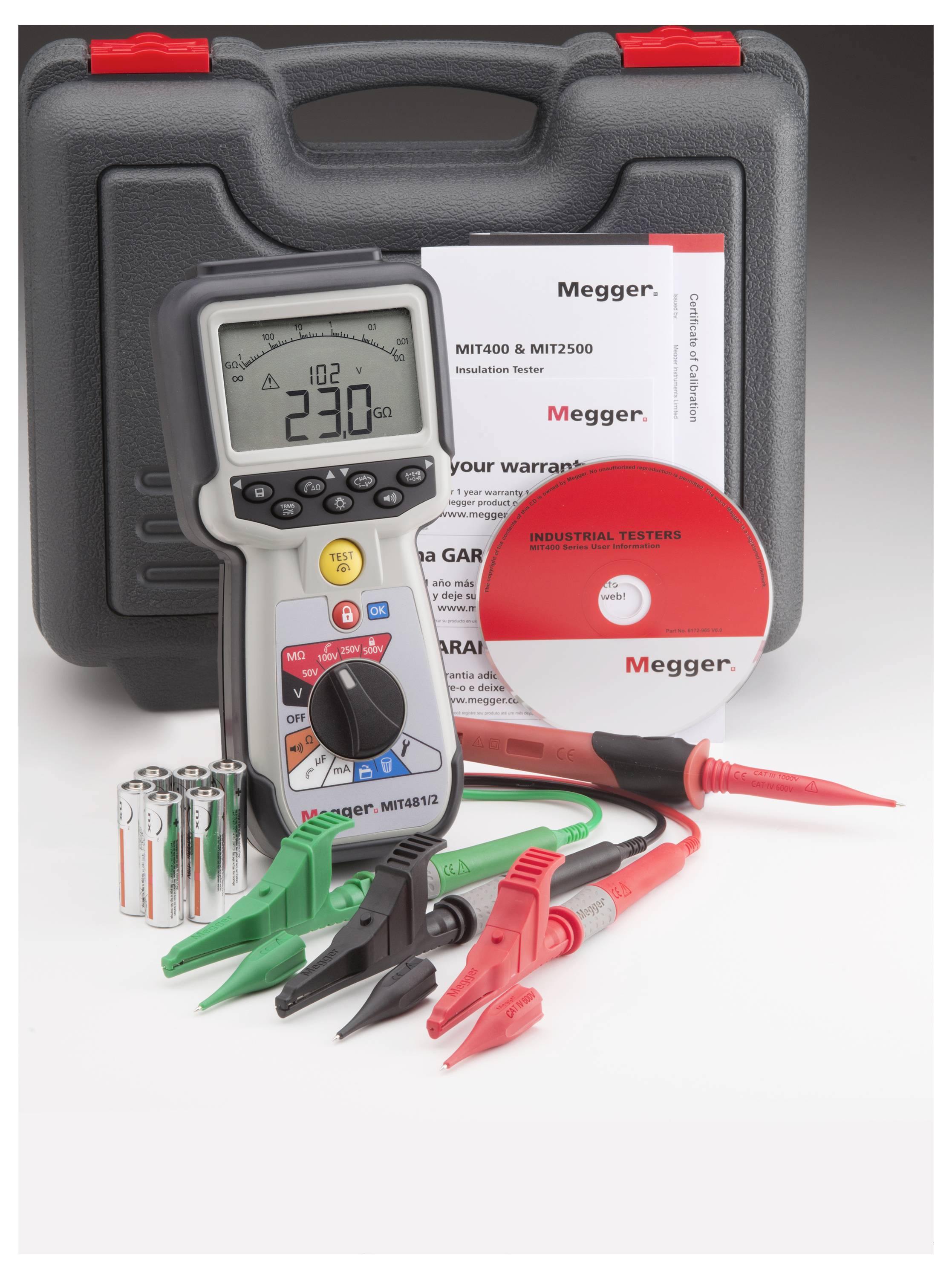

Isporuka uključuje

Crveno/crni silikonski mjerni kabeli s pinovima i kopčama
SP5 Preklopna sonda (ne MIT400/2)
CD s informacijama za vlasnika
Baterije 6 x AA alkalne
Tvrd kovčeg

Napomene

Napajanje: 6 x alkalne NiMH baterije od 1,5 V tipa IEC LR6 (AA, MN1500, HP7, AM3 R6HP), mogu se koristiti i punjive baterije.

Može se naručiti zasebno: DC punjač baterija. Broj artikla 1004-183

Bluetooth® je registrirani zaštitni znak tvrtke Bluetooth SIG, Inc.
