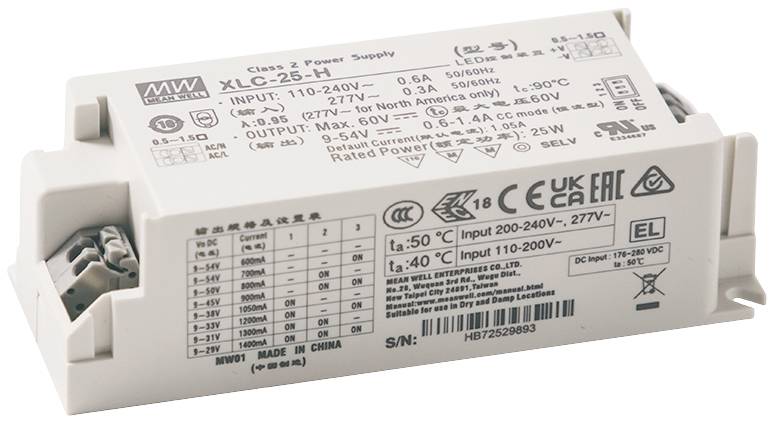

MEAN WELL XLC-25-H-B LED pogonski sklop konstantna struja 25.0 W 0.3 - 1.1 A 9 - 54 V prilagodljiv 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
16 kom. - zaliha Njemačka
Broj
Ukupno (24,99 € / komad)
24,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
MEAN WELL XLC-25 LED-SNT plastično kućište
- konstantna struja
- 9 - 54 V
- 0.3 - 1.1 A
Tehnički podaci
- Serija: XLC-25
- Primjena: rasvjeta
- Dimenzije: Duljina: 107 mm
- Dimenzije: Širina: 40 mm
- Dimenzije: Visina: 32 mm
- Težina: 158 g
- Označavanje: simbol MM; SELV
- Radna temperatura, min.: -25 °C
- Radna temperatura, maks.: 90 °C
- Temperatura skladištenja, min.: -40 °C
- Temperatura skladištenja, maks.: 80 °C
- Mrežna frekvencija min.: 47 Hz
- Mrežna frekvencija maks.: 63 Hz
- Ulazni napon min. AC: 100 V
- Ulazni napon maks.: 305 V
- Ulazni napon min.: 141 V
- Ulazni napon maks.: 431 V
- Ulazna struja: 0.15A
- Učinkovitost 88 %
- Struja curenja, maks.: 0,75 mA
- Ulazna struja, maks.: 10 A
- Korekcija faktora snage (PFC): 1
- Faktor snage: 0,95
- Vrsta priključka, ulaz: utični terminal
- Broj izlaza: 1
- Izlazna snaga: 25 W
- Zaštita od preopterećenja: 0
- Zaštita od kratkog spoja: 1
- Zaštita od prenapona: 0
- Zaštita od previsoke temperature: 1
- Vrsta priključka, izlaz: utični terminal
- Razred zaštite: II
- Izolacijski napon I/PO/P: 3,750V
- Odobrenja: CE,EN,IEC,EAC,UKCA,CCC,ENEC,RCM
- Norme (EMC): EN 55015
- Norme (sigurnost): EN 61347-2-13,IEC 61347-1,IEC 61347-2-13,EN 61347-1
- REACH-SVHC: br
- WEEE (otpadna elektronika): br
- RoHS: R - Sukladno RoHS
- Način rada: CP
- Prigušivanje: 1
- Sučelja: 0-10 volti, PWM, otporni
- Potrošnja energije u stanju mirovanja (PSB), manje od: 0,5 W
- Maksimalni broj B16 prekidača: 85
- Maksimalni broj C16 prekidača: 85
- Izlazni napon min.: 9 V
- Izlazni napon maks.: 54 V
- Izbor izlazne struje: 1
- Izborne izlazne struje (A): 0,3; 0,35; 0,4; 0,5; 0,6; 0,7; 0,9 : 1,5
- Izlazna struja min.: 0,3 A
- Izlazna struja maks. 1,05 A
- Tolerancija izlazne struje: -5 - 5%
- Trenutno valovitost: 4%
- Vrsta proizvoda
LED pogonski sklop
- Izvedba
konstantna struja
- dim.
(D x Š x V) 107.0 x 40.0 x 32.0 mm
- Izlazni napon (max.)
54 V
- Izlazni napon (min.)
9 V
- Certifikat
MM-Zeichen; SELV. CE.EN.IEC.EAC.UKCA.CCC.ENEC.RCM
- Izlazna struja maks.
1.1 A
- Izlazna struja (maks.) - zaobljena
1.1 A
- Razred zaštite
II
- Određene značajke LED pogonskog sklopa
prilagodljiv
- Priključak
stezaljka za utikač
- Snaga (maks.)
25.0 W
- Broj izlaza
1 x
- Izlazna struja (min.)
0.3 A
- Ulazni napon (maks.)
305 V
- Ulazni napon (min.)
100 V
- Težina
158.0 g
- Područje snage
25.0 W (max)
- Širina
40.0 mm
- Visina
32.0 mm
- Dužina
107.0 mm
- Maks. temperatura
90 °C
- Min. temperatura
-25 °C
- Radna temperatura (maks.)
90 °C
- Radna temperatura (min.)
-25 °C
- Napon I / O visokI
54 V
- Ulazni napon
431 V
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3164303 MEAN WELL XLC-25-H-B LED pogonski sklop konstantna struja 25.0 W 0.3 - 1.1 A 9 - 54 V prilagodljiv 1 St.
Podatkovna tablica 3164303 MEAN WELL XLC-25-H-B LED pogonski sklop konstantna struja 25.0 W 0.3 - 1.1 A 9 - 54 V prilagodljiv 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3164303 MEAN WELL XLC-25-H-B LED pogonski sklop konstantna struja 25.0 W 0.3 - 1.1 A 9 - 54 V prilagodljiv 1 St.
Uvjeti garancije
Uvjeti garancije 3164303 MEAN WELL XLC-25-H-B LED pogonski sklop konstantna struja 25.0 W 0.3 - 1.1 A 9 - 54 V prilagodljiv 1 St.
Opis
DC kompatibilan, bez treperenja, NFC funkcija, uređaj za rasvjetu u nuždi, izbor izlazne struje
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
Važna informacija!
Nemojte dimenzionirati premale LED pogonske sklope/LED transformatore!
Odaberite LED pogonski sklop/LED transformator koji ima oko 1/3 više snage (Watt).
Odlučujući faktor za opterećenje LED pogonskog sklopa nije snaga koju daje proizvođač LED-a, već stvarna potrošnja struje (amperi) LED-a.
Mora se uzeti u obzir da je udarna struja znatno veća.
