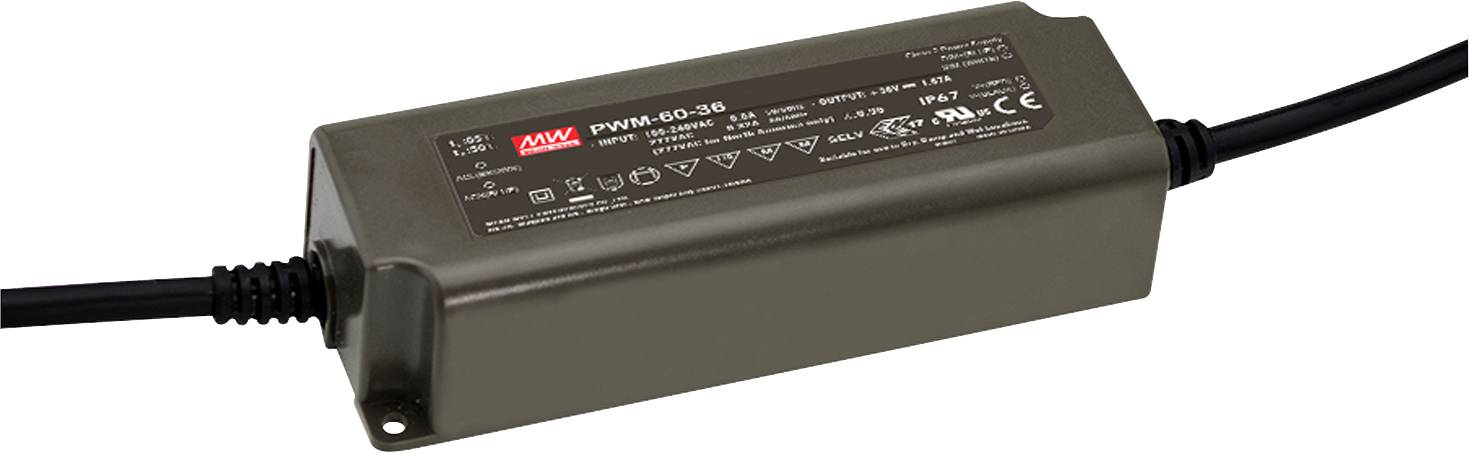

MEAN WELL PWM-60-24KN LED pogonski sklop konstantni napon 60 W 2.50 A 24 V/DC zatamnjivanje, montaža na zapaljive površi
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
12 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
79,99 €
3
3% = 2,22 €
77,77 €
5
4% = 3,10 €
76,89 €
10
5% = 3,70 €
76,29 €
25
5% = 4,36 €
75,63 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (79,99 € / komad)
79,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
KNX LED preklopna napajanja serije PWM-60KN plastično kućište jednostruka CV PWM snaga: 60W
- konstantni napon
- 24 V/DC
- 2.50 A
Tehnički podaci
- Vrsta proizvoda
LED pogonski sklop
- Izvedba
konstantni napon
- dim.
(D x Š x V) 150 x 53 x 35 mm
- Boja
antracit/crna
- Izlazni napon (max.)
24 V/DC
- Certifikat
MM · SELV · CB · ENEC · CCC
- Izlazna struja maks.
2.50 A
- Izlazna struja (maks.) - zaobljena
2.5 A
- Radni napon
230 V/AC
115 V/AC
- Razred zaštite
II
- Određene značajke LED pogonskog sklopa
zatamnjivanje
montaža na zapaljive površine
odobrenje namještaj
vanjski
pfc krug
zaštita od preopterećenja
preopterećenje
IP67
- Priključak
pletenica
- Snaga (maks.)
60 W
- Broj izlaza
1 x
- Broj ulaza
1 x
- Ulazni napon (maks.)
305 V/AC
431 V/DC
- Ulazni napon (min.)
90 V/AC
127 V/DC
- Težina
450 g
- Područje snage
60 W (max)
- Širina
53 mm
- Visina
35 mm
- Dužina
150 mm
- Maks. temperatura
+85 °C
- Min. temperatura
-35 °C
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2354676 MEAN WELL PWM-60-24KN LED pogonski sklop konstantni napon 60 W 2.50 A 24 V/DC zatamnjivanje, montaža na zapaljive površi
Upute za rad i sigurnost
Upute za rad i sigurnost 2354676 MEAN WELL PWM-60-24KN LED pogonski sklop konstantni napon 60 W 2.50 A 24 V/DC zatamnjivanje, montaža na zapaljive površi
Uvjeti garancije
Uvjeti garancije 2354676 MEAN WELL PWM-60-24KN LED pogonski sklop konstantni napon 60 W 2.50 A 24 V/DC zatamnjivanje, montaža na zapaljive površi
Opis
Napajanja iz serije PWM-KN nude režim konstantnog napona s PWM izlazom, koji je u stanju održavati temperaturu boje i homogenost svjetline prilikom upravljanja svim vrstama LED traka.
To se postiže manjim rasponom zatamnjenja od najmanje 0,01% i visokofrekventnim PWM izlazom. Izlaznu frekvenciju PWM-a korisnik može fleksibilno prilagoditi putem aplikacijskog softvera i postaviti na 4kHz. Visoka frekvencija PWM eliminira rizik od treperenja, što se procjenjuje u IEEE 1789-2015.
Ljudsko oko ne opaža linearno promjene u razini svjetlosti, što dovodi do razlike između izmjerene i opažene razine svjetlosti. Iz tog su razloga dostupne tri krivulje zatamnjenja koje se slobodno mogu odabrati: linearna, DALI i logaritamska. Najniža zatamnjiva razina svjetlosti na logaritamskoj krivulji s 0,01% odgovara 1% opažene svjetlosti. To omogućuje aplikacije u kojima je potrebna vrlo niska luminiscencija, kao u kinima.
U aplikacijama u kojima zahtjevi za energijom i dimenzije dopuštaju, LED napajanje s KNX sučeljem treba koristiti što je izravnije moguće kako bi se izbjegli dodatni pogoni zatamnjenja ili prolaz.
Napajanja iz serije PWM-KN imaju širok raspon ulaznog napona od 90 do 305VAC. Zahvaljujući visokoj učinkovitosti do 90% i dizajnu bez ventilatora, cijela serija može raditi na temperaturi kućišta od -40 ° C do + 90 ° C uz slobodnu konvekciju zraka. Napajanja serije PWM-60KN tvrtke MEAN WELL dostupna su s izlaznim naponom 12V i 24V.
Ovaj tekst je strojno preveden.
To se postiže manjim rasponom zatamnjenja od najmanje 0,01% i visokofrekventnim PWM izlazom. Izlaznu frekvenciju PWM-a korisnik može fleksibilno prilagoditi putem aplikacijskog softvera i postaviti na 4kHz. Visoka frekvencija PWM eliminira rizik od treperenja, što se procjenjuje u IEEE 1789-2015.
Ljudsko oko ne opaža linearno promjene u razini svjetlosti, što dovodi do razlike između izmjerene i opažene razine svjetlosti. Iz tog su razloga dostupne tri krivulje zatamnjenja koje se slobodno mogu odabrati: linearna, DALI i logaritamska. Najniža zatamnjiva razina svjetlosti na logaritamskoj krivulji s 0,01% odgovara 1% opažene svjetlosti. To omogućuje aplikacije u kojima je potrebna vrlo niska luminiscencija, kao u kinima.
U aplikacijama u kojima zahtjevi za energijom i dimenzije dopuštaju, LED napajanje s KNX sučeljem treba koristiti što je izravnije moguće kako bi se izbjegli dodatni pogoni zatamnjenja ili prolaz.
Napajanja iz serije PWM-KN imaju širok raspon ulaznog napona od 90 do 305VAC. Zahvaljujući visokoj učinkovitosti do 90% i dizajnu bez ventilatora, cijela serija može raditi na temperaturi kućišta od -40 ° C do + 90 ° C uz slobodnu konvekciju zraka. Napajanja serije PWM-60KN tvrtke MEAN WELL dostupna su s izlaznim naponom 12V i 24V.
Ovaj tekst je strojno preveden.
Izvedba
- integrirano KNX sučelje
- Neovisna upravljačka oprema
- Stalni napon
- Kućište od plastike Klasa zaštite II
- Ugrađeni PFC krug
- Zaštita od preopterećenja ograničenjem struje (način štucanja), automatski oporavak
- Zaštićen od kratkog spoja, prekomjerne temperature, prenapona
- Izlazna frekvencija PWM-a podesiva putem ETS-a do maksimalno 4 kHz
- Potrošnja u stanju pripravnosti manja od 0,5 W Minimalna razina zatamnjenja 0,5%
- PWM izlazni napon
Napomene
Važna informacija!
Nemojte dimenzionirati premale LED pogonske sklope/LED transformatore!
Odaberite LED pogonski sklop/LED transformator koji ima oko 1/3 više snage (Watt).
Odlučujući faktor za opterećenje LED pogonskog sklopa nije snaga koju daje proizvođač LED-a, već stvarna potrošnja struje (amperi) LED-a.
Mora se uzeti u obzir da je udarna struja znatno veća.
