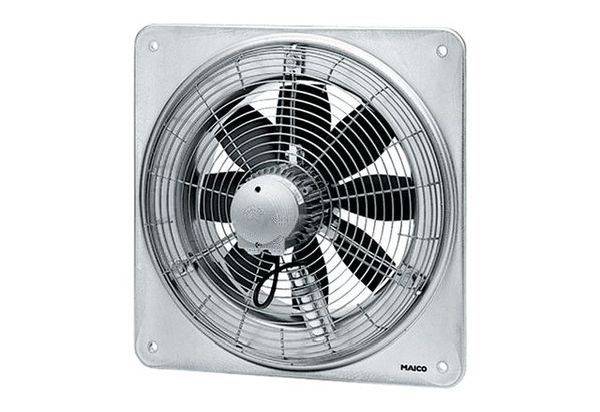

Maico Ventilatoren zidni ventilator 600 mm

Zaštitna rešetka na usisnoj strani, žuto kromirana, zaštita od kontakta prema DIN EN ISO 13857. Impeleri s 8 lopatica od poliamida ojačanog staklenim vlaknima. Dinamički uravnotežen u 2 razine, prema razini kvalitete 6.3, DIN ISO 1940, dio 1. Moguća montaža u bilo kojem položaju. Smjer transporta: Sljedeća slika prikazuje smjer transporta: Smjer transporta A: Usis preko motora, standardno. Smjer transporta B: Puhanje preko motora, na zahtjev. Smjer rotacije, reverzni rad: Volumni protok se smanjuje za približno 35% ako je smjer transporta nenormalan. Motor: asinkroni motor. Mogućnost kontrole brzine. Iznimka: tip EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B i DZS 40/2 B. Reverzibilan. Iznimka: Ventilatori s motorima sa zasjenjenim polovima (...-E). Nije prikladno za pumpanje zraka zasićenog vodenom parom. Trofazni motor: serije DZQ i DZS. Nazivni napon 400 V, 50 Hz. Vrsta zaštite: IP 55 Iznimka DZQ/DZS... D IP 54. Zaštita od toplinskog preopterećenja kao standard. Iznimka: Dostupno na zahtjev za DZQ/DZS 25/4 D i aksijalne zidne ventilatore s promjenom polova. Priključci su beznaponski na stezaljkama i moraju se spojiti na potpunu zaštitnu sklopku motora, npr. MV 25, ili na upravljački krug kontaktora. Ventilatori s promjenom polova: Osigurajte zaštitu od preopterećenja s potpunom zaštitnom sklopkom motora koju treba osigurati na licu mjesta. Motori s promjenom polova s omjerima brzine 8/4 ili 4/2 povezani su po Dahlanderovom principu. Električni priključak: Na terminalnu letvu u završnom poklopcu motora. Sigurnosne upute: Ventilator se smije pustiti u rad samo ako je zajamčena zaštita od kontakta s impelerom prema DIN EN ISO 13857. Artikl: DZQ 60/84 B, izvedba: četvrtasta zidna ploča, obujam isporuke: 7490 m3/h / 14970 m3/h, volumen isporuke nominalno: 5480 m3/h / 10790 m3/h / u opt. Učinkovitost, tlak pfs, nazivni: 52 Pa - 210 Pa - u opt. Učinkovitost, brzina nnomin.: 720 1/min - 1425 1/min - u opt. Učinkovitost, broj okretaja: 727 1/min / 1449 1/min, vrsta impelera: aksijalni, mogućnost kontrole brzine: da, reverzibilnost: da, tip napona: trofazna struja, nazivni napon: 400 V, mrežna frekvencija: 50 Hz, nazivna snaga : 250 W / 1600 W / opt. Učinkovitost, nazivna: 1 A / 3 A / u opt. Učinkovitost, IMax: 4,3 A, klasa zaštite: IP 55, toplinska klasa: F, preklapanje polova: da, broj polova pri velikoj brzini: 4, broj polova pri maloj brzini: 8, kabel za napajanje: 7 / 1,5 mm2, mjesto ugradnje: zid / strop, vrsta ugradnje: nadžbukna, položaj ugradnje: horizontalno / okomito, materijal: čelični lim, pocinčani, težina: 32,9 kg, nazivna širina: 600 mm, širina: 820 mm, visina: 820 mm, dub. : 401 mm, temperatura transportera pri nazivnoj struji: -20 °C do 60 °C, temperatura transportera pri IMax: -20 °C do 60 °C, ukupna učinkovitost e: 39,3%, kategorija mjerenja: A, kategorija učinkovitosti: statički, stupanj učinkovitosti N: 44,4, potreban VSD: ne, godina proizvodnje: vidi natpisnu pločicu, naziv proizvođača / službeni registarski broj / mjesto osnivanja proizvođača: Maico Elektroapparate-Fabrik GmbH / registarski sud u Freiburgu, HRB 601233 / Villingen-Schwenningen, PBEP / volumen isporukeBEP / Pfs, BEP: 1,6 kW / 10790 m3/h / 210 Pa, nBEP: 1425 1/min, specifični omjer: približno 1, informacije o rastavljanju i zbrinjavanju: pogledajte upute za montažu, informacije o montaži, radu i održavanju : pogledajte upute za montažu, objekti korišteni u mjerenju učinkovitosti koji nisu opisani mjernom kategorijom: - , razina zvučne snage LWA7: 71 dB(A) / 87 dB(A), kapak: bez

Ovaj tekst je strojno preveden.
