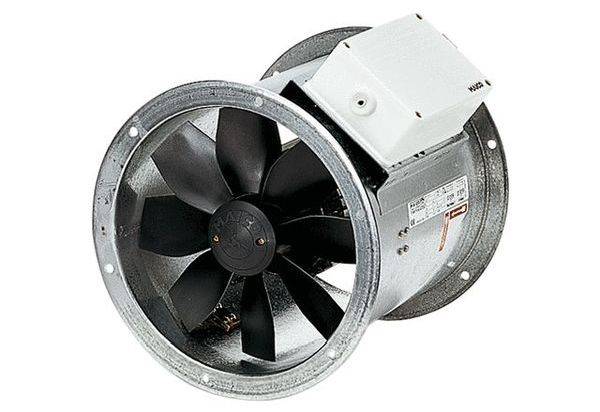

Maico Ventilatoren 0086.0022 aksijalni ventilator 2190 m³/h 250 mm

Cijevni naglavak od pocinčanog čeličnog lima, s prirubnicom s obje strane. Impeleri s 8 lopatica od poliamida ojačanog staklenim vlaknima. Dinamički uravnotežen u 2 razine, prema razini kvalitete 6.3, DIN ISO 1940, dio 1. Rupe za prirubnice prema DIN EN 12220:1998. DZR 56/6 B i DZR 56/4 B: Rupe za prirubnice prema DIN EN 12220:1998. Kako biste izbjegli prijenos vibracija na sustav cijevi: Koristite elastične spojne dijelove, noge i prigušivače vibracija. Visoka klasa zaštite IP 55. Iznimka EZR/DZR... D IP 54. Moguća montaža u bilo kojem položaju. Motor: asinkroni motor, regulacija brzine. Iznimka: tip DZR 40/2 B. Nije prikladan za prijenos zraka zasićenog vodenom parom. Smjer transporta označen je na uređaju sa smjerom vrtnje i strelicom smjera transporta. Obrnuti rad: Volumni protok se smanjuje za približno 35% ako je smjer transporta nenormalan. Trofazni motor: serija DZR. Nazivni napon 400 V, 50 Hz. Zaštita od toplinskog preopterećenja kao standard. Iznimka: Dostupno na zahtjev za DZR 25/4 D i aksijalne cijevne ventilatore s promjenom polova. Priključci su beznaponski na stezaljkama i moraju se spojiti na potpunu zaštitnu sklopku motora, npr. MV 25, ili na upravljački krug kontaktora. Ventilatori s promjenom polova: Osigurajte zaštitu od preopterećenja s potpunom zaštitnom sklopkom motora koju treba osigurati na licu mjesta. Električni priključak: vanjska priključna kutija s kabelskim uvodnicama. Sigurnosne upute: Ventilator se smije pustiti u pogon samo ako je zajamčena kontaktna zaštita impelera prema DIN EN ISO 13857. Artikal: DZR 25/2 B, obujam isporuke: 2190 m3/h, zapremina isporuke nazivni: 1580 m3 /h / u opt. Učinkovitost, tlak pfs, nominalno: 137 Pa - u opt. Učinkovitost, nazivni broj okretaja: 2280 1/min - u opt. Učinkovitost, broj okretaja: 2913 1/min, tip rotora: aksijalni, mogućnost kontrole brzine: da, reverzibilnost: da, vrsta napona: trofazna struja, nazivni napon: 400 V, mrežna frekvencija: 50 Hz, nazivna snaga: 175 W / in opt. Učinkovitost, nazivna: 0,35 A / u opt. Učinkovitost, IMax: 0,4 A, klasa zaštite: IP 55, toplinska klasa: B, izmjena polova: ne, kabel za napajanje: 7 / 1,5 mm2, položaj ugradnje: vodoravno / okomito, materijal: čelični lim, pocinčani, težina: 9,1 kg, nazivna širina: 250 mm, širina: 304 mm, visina: 372 mm, dubina: 300 mm, A: 263 mm, B: 300 mm, temperatura transportera pri nazivnoj struji: 60 °C, temperatura transportera pri IMax: 60 ° C, ukupna učinkovitost e: 46 ,9%, kategorija mjerenja: D, kategorija učinkovitosti: ukupno, razina učinkovitosti N: 58,2, VSD potreban: ne, godina proizvodnje: vidi natpisnu pločicu, naziv proizvođača / službeni registracijski broj / mjesto osnivanja proizvođač: Maico Elektroapparate-Fabrik GmbH / registarski sud u Freiburgu, HRB 601233 / Villingen-Schwenningen, PBEP / obujam isporukeBEP / Pfs, BEP: 0,163 kW / 1810 m3/h, nBEP: 2890 1/min, specifični omjer: približno 1 , informacije o rastavljanju i zbrinjavanju: pogledajte upute za montažu, informacije o montaži, radu i održavanju : pogledajte upute za montažu, stavke korištene u mjerenju učinkovitosti koje nisu opisane mjernom kategorijom: -, pf, BEP: 152 Pa, razina zvučne snage LWA5 : 82 dB(A), DC motor: false

Ovaj tekst je strojno preveden.
