M5Stack U030 senzorski modul 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
18 kom. - zaliha Njemačka (Samo dok traju zalihe)
Broj
Ukupno (5,99 € / komad)
5,99 €
sa PDV-om
Istaknuti proizvodi i detalji
M5Stack U030 N/A 1 St.
- Dva različita ulazna kanala koja se mogu odabrati
- Aktivni PGA s niskim šumom na čipu s izborom pojačanja od 32, 64 i 128
- Regulator napajanja na čipu za analogno napajanje ćelije i ADC napajanja
- Oscilator na čipu koji ne zahtijeva vanjsku komponentu s opcijskim vanjskim kristalom
- Resetiranje uključivanja na čipu
- Jednostavno digitalno upravljanje i serijsko sučelje: upravljanje kontrolirano olovkom, nije potrebno programiranje
- Izbor brzine izlaznih podataka od 10 PLC ili 80 PLC
- Istovremeno odbijanje napajanja od 50 i 60 Hz
- Potrošnja struje, uključujući analogni regulator napajanja na čipu: normalan rad<1,5 mA, prekid napajanja<1 i drugi
- Raspon radnog napona: 2,6 - 5,5 V.
- Raspon radne temperature: -40 - + 85 ℃
- 16-polno kućište SOP-16
- Programska platforma: Arduino, UIFlow (Block, Python)
- Dvije Lego kompatibilne rupe
Tehnički podaci
- Vrsta proizvoda
senzorski modul
- Prikladno za (Arduino ploče)
Arduino
- Sučelja
Grove
- min. pogonski napon
2.6 V
- Pogonski napon maks.
5.5 V
- Visina
8 mm
- Dužina
32 mm
- Širina
24 mm
- Težina
4.9 g
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2306318 M5Stack U030 senzorski modul 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2306318 M5Stack U030 senzorski modul 1 St.
Opis

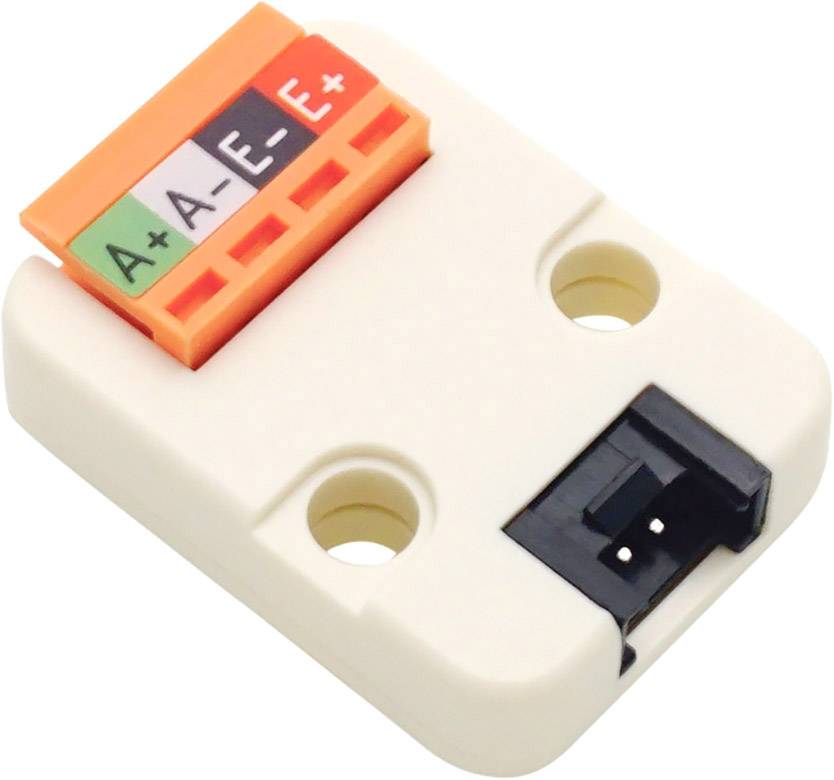

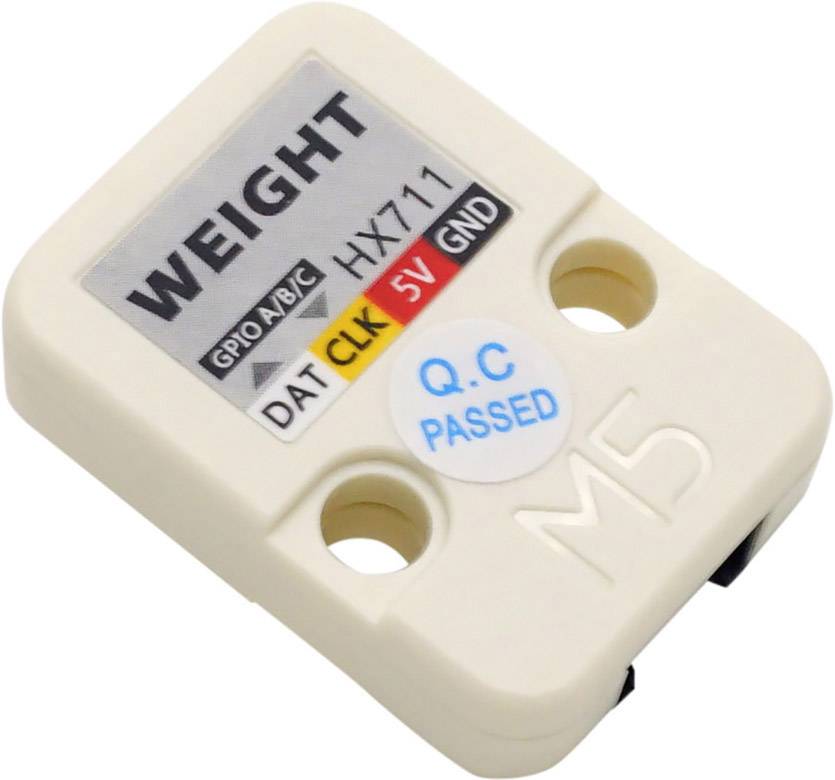

Sučelje za vaganje iz serije M5Stack ima integrirani 24-bitni A / D čip HX711, koji je posebno razvijen za elektroničke vage.
Ulazni multiplekser odabire ili diferencijalni ulaz kanala A ili B za pojačalo s programabilnim pojačavanjem s niskim šumom (PGA). Kanal A se može programirati s pojačanjem od 128 ili 64, što odgovara diferencijalnom ulaznom naponu od ± 20 mV ili ± 40 mV kada je napajanje od 5 V priključeno na analogni pin AVDD-a. Kanal B ima fiksni dobitak od 32. Za interne registre nije potrebno programiranje. Svi upravljački elementi HX711 povezani su preko zatiča.

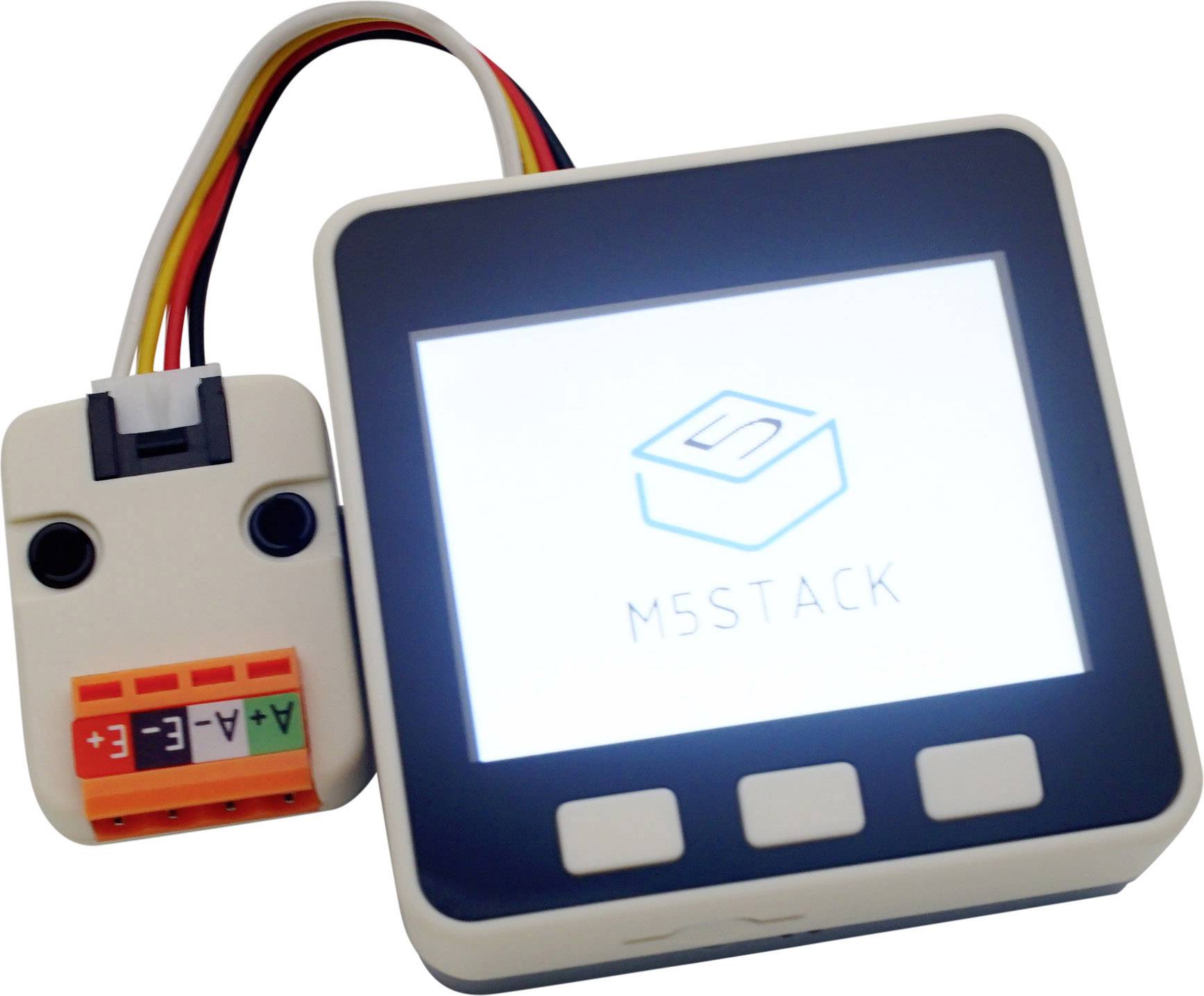

Na primjer, spojite osjetnik tlaka na Kanal A, a zatim pomoću zaslona M5Core pregledajte podatke o težini.
Ovaj tekst je strojno preveden.
Ulazni multiplekser odabire ili diferencijalni ulaz kanala A ili B za pojačalo s programabilnim pojačavanjem s niskim šumom (PGA). Kanal A se može programirati s pojačanjem od 128 ili 64, što odgovara diferencijalnom ulaznom naponu od ± 20 mV ili ± 40 mV kada je napajanje od 5 V priključeno na analogni pin AVDD-a. Kanal B ima fiksni dobitak od 32. Za interne registre nije potrebno programiranje. Svi upravljački elementi HX711 povezani su preko zatiča.
Na primjer, spojite osjetnik tlaka na Kanal A, a zatim pomoću zaslona M5Core pregledajte podatke o težini.
Ovaj tekst je strojno preveden.

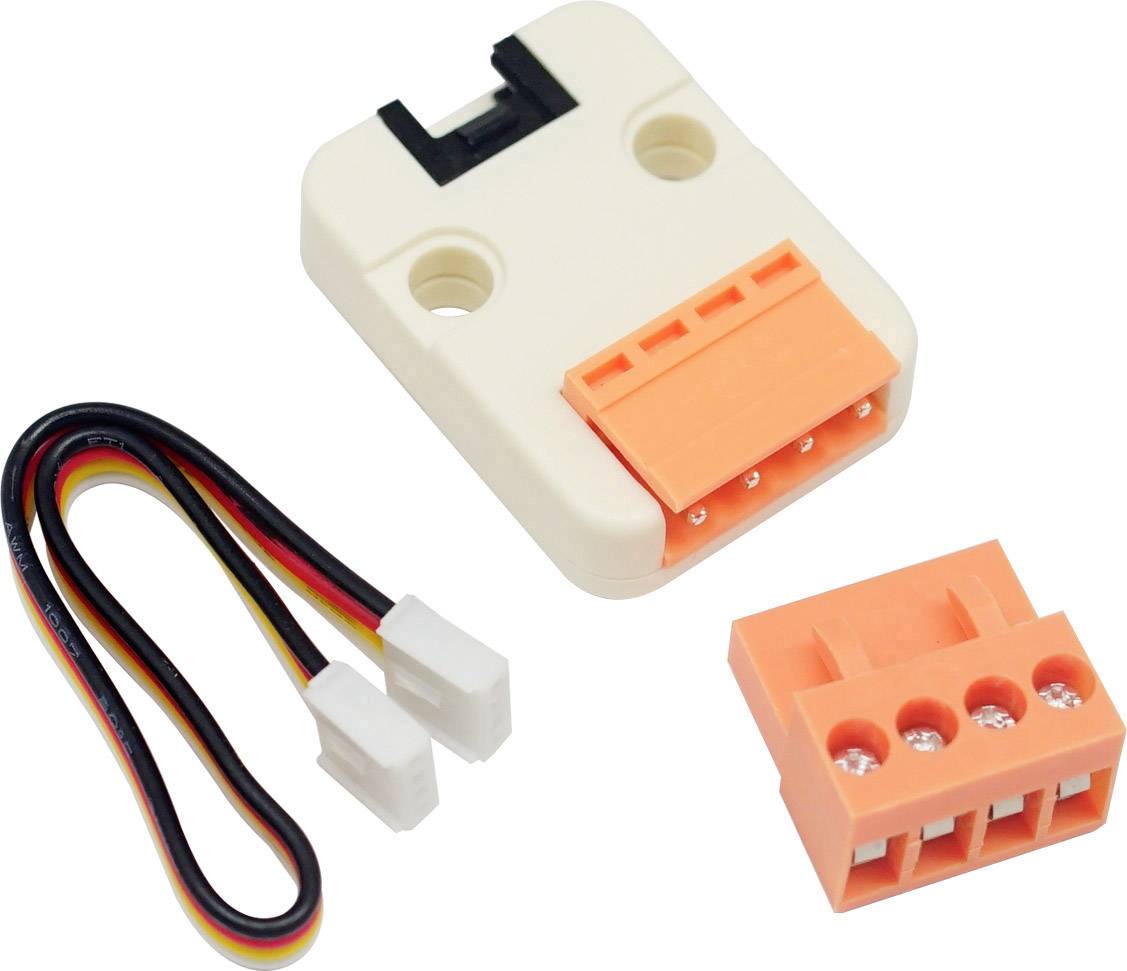

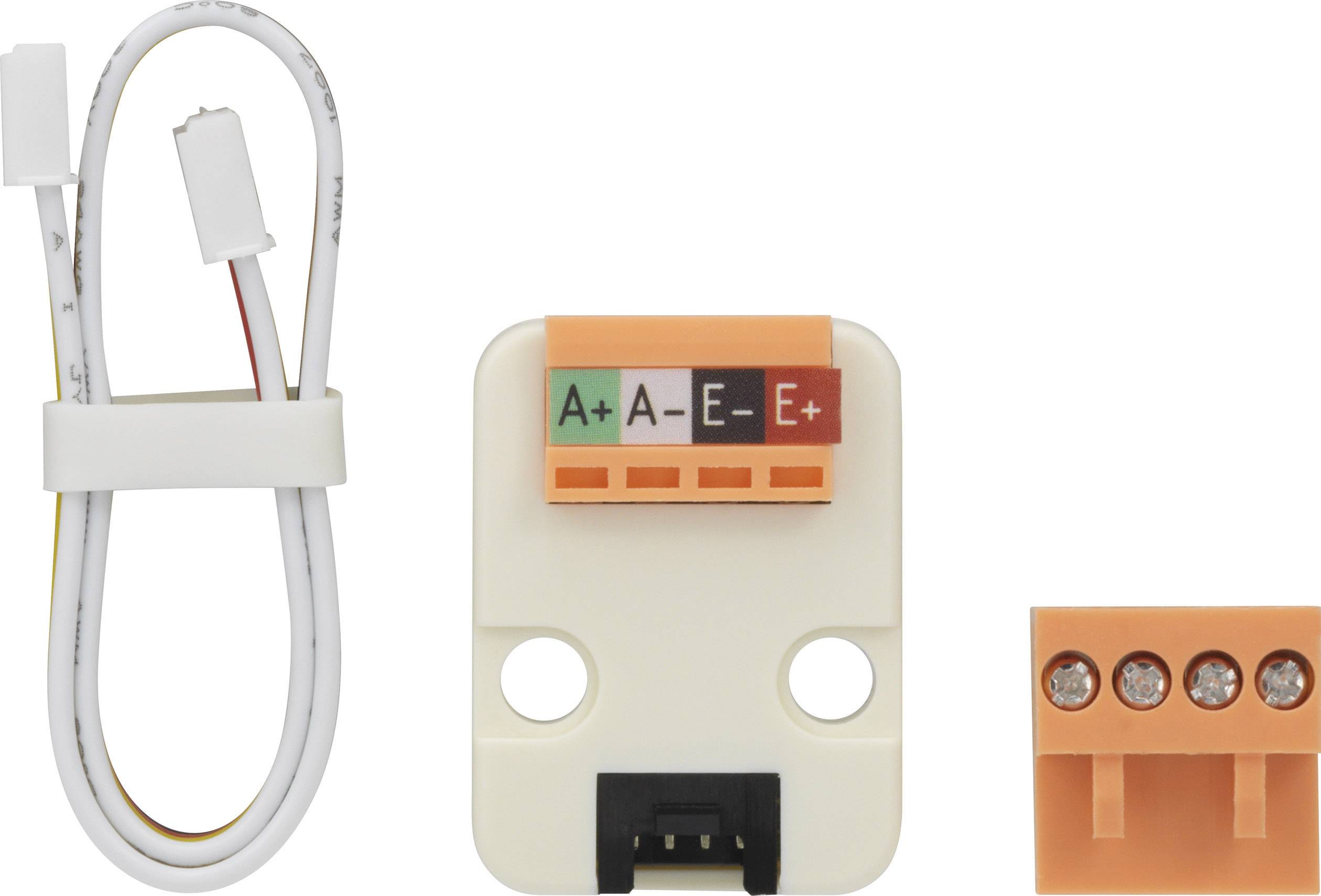

Isporuka uključuje
- 1x sučelje za vaganje
- 1x Grove kabel
