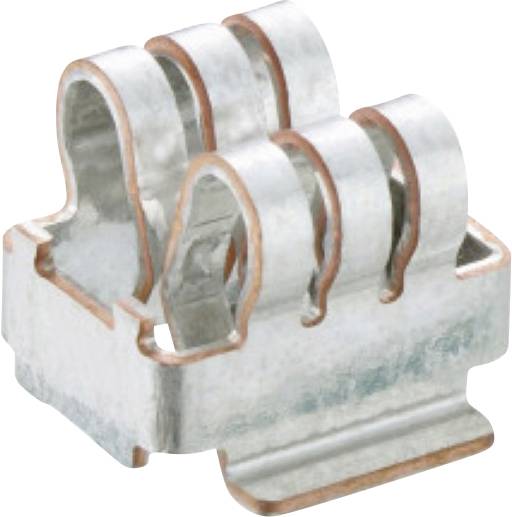

Lumberg 156738 4580 03 OP T2,0 V12VP12 Kontaktni element za visoku struju CuCr (bakar-krom) 60 A 1 St.
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
Kontaktni element za visoku struju
Kontaktni materijal
CuCr (bakar-krom)
Sadržaj
1 St.
Utični ciklovi
≤ 5
Proizvođač-br. dijela
156738
Tehnički list (PDF)
Tehnički podaci
- Broj polova: 1
- Raspon temperature: -40 °C/+120 °C
- Kontakt putem: Plosnati konektor 5,3–7,2 mm x 1,5–2,0 mm | prikladno za lemljenje reflowom na tiskanu ploču | prikladno za lasersko zavarivanje na sabirnicu ili okvir terminala
- Sila umetanja: Plosnata oštrica 1,5 mm | 35 N ± 10 N – umetanje odozgo ili odozdo | Plosnata oštrica 2,0 mm | 35 N ± 10 N – umetanje odozgo | 50 N ± 10 N – umetanje odozdo
- Vučna sila: 6 N + 10/- 3 N
- Napomena o vlačnoj čvrstoći: mjereno poliranim čeličnim ispitnim mjeračima
- Otpor kontakta:< 0,5 mΩ
- Nazivna struja: ≤ 60 A
- Napomena o nazivnoj struji: ovisi o priključku na tiskanu ploču/sabirnicu, situaciji ugradnje i odvođenju topline
- Vrsta proizvoda
Kontaktni element za visoku struju
- Kontaktni materijal
CuCr (bakar-krom)
- Sadržaj
1 St.
- Utični ciklovi
≤ 5
- Proizvođač-br. dijela
156738
- Površina kontakta
pocinkovano
- Nazivna struja
60 A
- Tip
4580 03 OP T2,0 V12VP12
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3805203 Lumberg 156738 4580 03 OP T2,0 V12VP12 Kontaktni element za visoku struju CuCr (bakar-krom) 60 A 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3805203 Lumberg 156738 4580 03 OP T2,0 V12VP12 Kontaktni element za visoku struju CuCr (bakar-krom) 60 A 1 St.
Opis
Visokostrujna kontaktna utičnica, tehnologija površinske montaže (SMT), utikač odozgo ili odozdo, za kontaktne ploče od 1,5–2,0 mm, za tiskane ploče ili sabirnice
