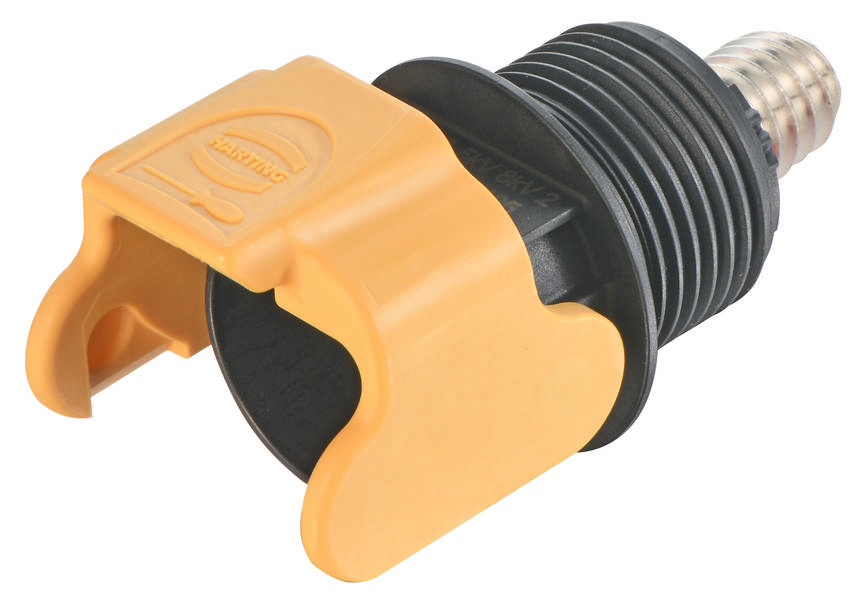

kućište sa vijkom za učvršćivanje 09 93 001 0121 09930010121 HARTING 1 St. Piece
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
kućište sa vijkom za učvršćivanje
Veličina navoja
M8
Materijal kućišta
poliamid
Tip
09 93 001 0121
Tehnički list (PDF)
Broj
Ukupno (14,99 € / komad)
14,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Serija: Han® S
- Broj kontakata: 1
- Vrsta zaključavanja: Uzdužni nosač
- Nazivna struja: 200 A
- Otpor izolacije:> 108Ω
- Otpor kontakta: ≤ 0,3 mΩ
- Granična temperatura: -40... +125 °C
- Materijal kontakata: legura bakra
- Kontaktna površina: posrebrena
- Klasa zapaljivosti materijala prema UL 94: V-0
- Norme: IEC 60664-1; EN 45545-2 Zaštita od požara u željezničkim vozilima; IEC 61984; UL 1973; UL 4128; UL 9540; UL 1977
- Neto težina: 24g
- Oznaka: Han® S 200
- Nazivni napon: 1.500 V
- Nazivni impulsni napon: 8 kV
- Stupanj nečistoće: 2
- Zaštita od požara u željezničkim vozilima: EN 45545-2 (2020-08)
- Područje primjene: sustavi za pohranu energije
- Klasa zaštite prema IEC 60529: IP40 kada je priključen; IP20 kada je isključen (1500 V DC; 1000 V AC)
- Opis kućišta: uključujući igličasti kontakt s vijčanim spojem M8 sa zaštitom od otključavanja
- Moment pritezanja: 25 Nm
- Vrsta kućišta: Kućište na uvrtanje
- Materijal kućišta: poliamid (PA)
- Boja kućišta: RAL 9005 (duboka crna); RAL 1028 (žuta dinja)
- Napomena o graničnoj temperaturi: Kada se koristi kao konektor prema IEC 61984.
- Veličina ključa: 9
- Broj ponovnih zaključavanja: ≥ 500
- Vrsta ambalaže
Piece
- Tip
09 93 001 0121
- Vrsta proizvoda
kućište sa vijkom za učvršćivanje
- Proizvođač-br. dijela
09930010121
- Određene značajke
uzdužni luk
- Veličina navoja
M8
- Ukupan broj polova
1
- Materijal kućišta
poliamid
- Priključak
vijčani priključak
- Utični ciklovi
≥ 500
- Klasa
Han® S
- Nazivni napon
1500 V
- Nazivna struja
200 A
- Sadržaj
1 St.
- Material (detalji)
Slitina bakra
- Broj polova
1
IP40
IP20
- Maks. temperatura
+125 °C
- Min. temperatura
-40 °C
- Stupanj onečišćenja
2
FALSE
FALSE
Black
Single locking lever
FALSE
FALSE
Plastic
Other
-40-125 °C
V0
FALSE
FALSE
Plug case
IP20
Other
Base unit
None
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3001812 kućište sa vijkom za učvršćivanje 09 93 001 0121 09930010121 HARTING 1 St. Piece
Podatkovna tablica 3001812 kućište sa vijkom za učvršćivanje 09 93 001 0121 09930010121 HARTING 1 St. Piece
Upute za rad i sigurnost
Upute za rad i sigurnost 3001812 kućište sa vijkom za učvršćivanje 09 93 001 0121 09930010121 HARTING 1 St. Piece
Opis
Uvrtno kućište, uključujući igličasti kontakt s vijčanim spojem M8, sa zaštitom od otključavanja, uzdužni nosač, materijal kućišta: poliamid (PA)
