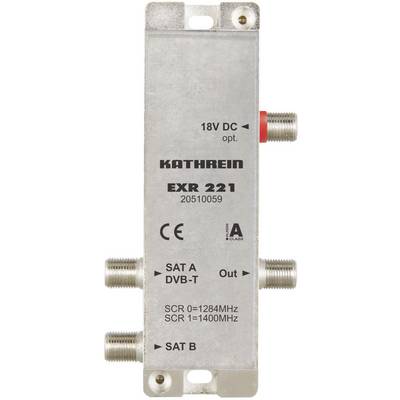

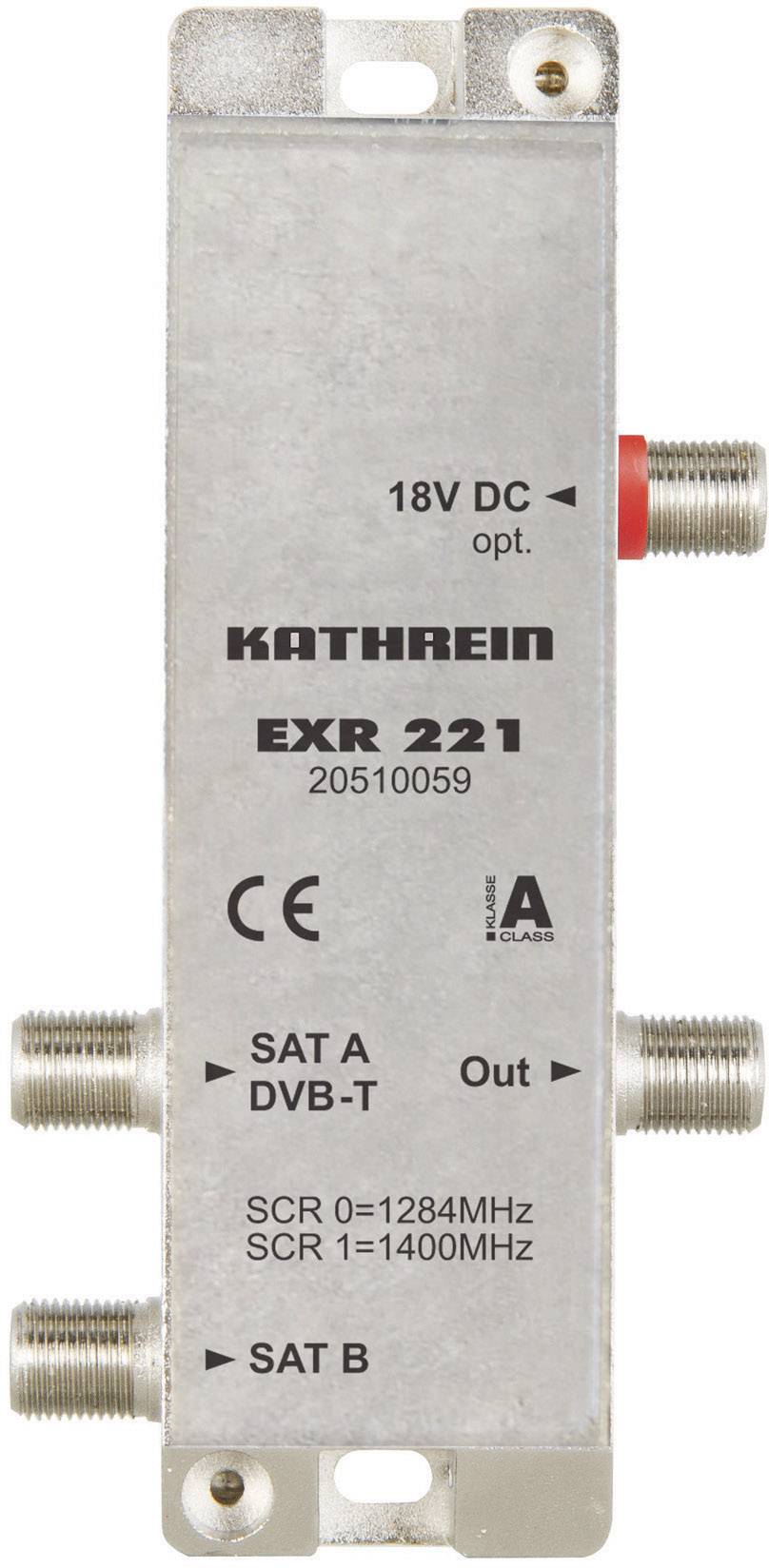

Kathrein EXR 221 satelitski multiprekidač unicable 2 Ulazi (višestruki prekidač): 3 (2 sat/1 zemaljske) Broj sudionika:
EAN:
Šifra proizvođača:
Kataloški br.:
Kathrein EXR 221 satelitski multiprekidač unicable 2 Ulazi (višestruki prekidač): 3 (2 sat/1 zemaljske) Broj sudionika: 2 quad lnb kompatibilan, standby funkcija
Tehnički podaci
- Pretplatničke veze: 1 x 2
- Ulazi: 1x zemaljski / 2x satelitski IF
- Frekvencijski raspon: 5-862 / 950-2150 MHz
- Gubitak veze (zemaljski) 1 / - dB
- Dobitak pretplatničke linije (subota) - / 0 dB
- Ulazi za razdvajanje: - / 30 dB
- Radna razina: - / 85 dBµV
- Učestalost pretplatnika / SCR adresa Prijemnik 1 / Prijemnik 2: 1284/0 / 1400/1 MHz
- Perm. Napon napajanja na pretplatničkom izlazu: 12-14 V.
- Napon daljinskog napajanja na ulazima: 18,4 / 13,3 V.
- Maksimalna struja daljinskog napajanja (napajanje iz prijemnika): 80 mA
- Maksimalna struja daljinskog napajanja (napajanje iz jedinice napajanja): 250 mA
- Dopuštena temperatura okoline: -20 do +55 ° C
- Priključci: F konektori
- Vrsta proizvoda
satelitski multiprekidač unicable 2
- Ulazi (višestruki prekidač)
3 (2 sat/1 zemaljske)
- Sudionici
2
- Prikladno za Quad-LNB
da
- Određene značajke
quad lnb kompatibilan
standby funkcija
- Širina
35 mm
- Visina
117 mm
- Dubina
23 mm
- Boja
višebojna
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 818395 Kathrein EXR 221 satelitski multiprekidač unicable 2 Ulazi (višestruki prekidač): 3 (2 sat/1 zemaljske) Broj sudionika:
Opis
Izvedba
- - Jednokabelski mini multiswitch za distribuciju digitalnih satelitskih IF signala (uključujući HDTV) i zemaljskih signala putem jednog kabela za dvostruki prijemnik ili dva pojedinačna prijamnika u obiteljskom domaćinstvu - Bez ograničenja u raznolikosti programa - Emitirajte čitav niz programa s do dva satelita - Mini-multi-prekidač s jednim kabelom ne sadrži vlastitu preklopnu matricu. Stoga se upravlja na dva slobodna priključka višestruke sklopke (npr. EXR 2908) ili na dva priključka dvostrukog ili četverostrukog sustava napajanja (npr. UAS 585) - jednokabelski mini višestruki prekidač generira kontrolu i napajanje priključenog višestrukog prekidača ili opskrbnog sustava potrebnih 14/18 V i 22 kHz kao i naredbe DiSEqCTM iz izlaznog napona prijamnika - Ako su svi prijamnici isključeni, jednokabelski mini multi-prekidač ne zahtijeva nikakvo napajanje - Postoje posebne komponente tunera, tzv. SCR (satelitski usmjerivač kanala), integriran u jednokabelski mini višestruki prekidač za pretvorbu u pretplatničke frekvencije - svakom prijamniku je dodijeljena fiksna pretplatnička frekvencija (dvostruki prijemnik zahtijeva dvije pretplatničke frekvencije) - odgovara SCR standardu za jedan kabel prema EN 50494, tj. povezani prijamnici također moraju biti u skladu s ovim standardom - moguć je i prijem zemaljskog područja 5-862 MHz putem ulaza A mogući isključeni satelitski prijamnik - Za rad sustava napajanja s više od 80 mA ili višestrukih prekidača s više od 2 x 40 mA struje, priključna jedinica za napajanje NCF 18 (nije uključena) mora biti spojena na utičnicu označenu istosmjernom strujom - Pogodno za unutarnju ugradnju
- Ovaj tekst je strojno preveden.
Isporuka uključuje
- Kathrein EXR221 jednokabelski višestruki prekidač 2 do 1x2
