Kabeltronik 843750420-1 višežilno kabel 3 x 0.09 mm² + 4 x 0.2 mm² crna Roba na metre
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
višežilno kabel
Broj žica
3 x
Poprečni presjek (po žili)
0.09 mm²
Broj žica (dio 2)
4 x
Presjek (po žici) (2. dio)
0.2 mm²
Tehnički list (PDF)
Istaknuti proizvodi i detalji
Kabeltronik 843750420-1 višežilno kabel 3 x 0.09 mm² + 4 x 0.2 mm² crna Roba na metre
Više informacija
Tehnički podaci
- Characteristic impendance: 75Ohm
- Capacity: approx. 75pF/m
- Attenuation (approx. XX db/100m): 1 MHz: 2,3; 10 MHz: 6,5
- Temperature range: static: -20°C to +70°C dynamic: -5°C to +70°C
- Bending radius: min. 12 x O.D.
- Vrsta proizvoda
višežilno kabel
- Broj žica
3 x
- Poprečni presjek (po žili)
0.09 mm²
- Broj žica (dio 2)
4 x
- Presjek (po žici) (2. dio)
0.2 mm²
- Presjek
3 x 0.09 mm² + 4 x 0.2 mm²
- Određene značajke kabela
sa zaštitom
- Vanjski Ø
9 mm
- Boja
crna
- Sadržaj
Roba na metre
- Radijus savijanja (broj vanjskog promjera za fiksne instalacije)
12
- Radijus savijanja (broj vanjskog promjera za fleksibilnu uporabu)
12
- Zapakirano
ne
- Roba na metre
da
- Bez halogena
ne
- Zaštićeno
da
- Proizvođač-br. dijela
843750420-1
- Izolacijski material
PVC
- Raspon temperature, fiksna instalacija (min.)
-25 °C
- Raspon temperature, fiksna instalacija (maks.)
+70 °C
- Temperaturno područje, pokretno (min.)
-15 °C
- Temperaturno područje, pokretno (maks.)
+70 °C
- Sastav vodiča
Cu pramen, konzerviran
- Sklapanje svitka
7 x 0.13 mm
- Tip
843750420
- maks. količina u isporuci po komadu
100 m
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 486083 Kabeltronik 843750420-1 višežilno kabel 3 x 0.09 mm² + 4 x 0.2 mm² crna Roba na metre
Upute za rad i sigurnost
Upute za rad i sigurnost 486083 Kabeltronik 843750420-1 višežilno kabel 3 x 0.09 mm² + 4 x 0.2 mm² crna Roba na metre
Opis

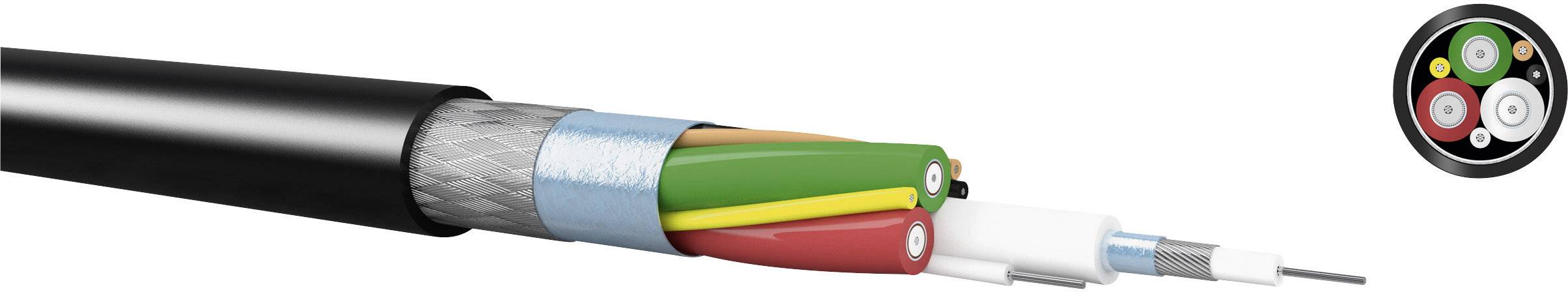

Video: Conductor - Koax: tinned stranded copper wire · Structure of conductor: 7x0,13mm (0,09qmm) · Core insulation: Cell-PE · First shield: tinned copper spiral screen · Second shield: AL-PT Foil · Element jacket: PVC, colored, O.D. approx. 2,8mm · Signal: Conductor: tinned stranded copper wire · Structure of conductor: 7x0,20mm · Core insulation: PVC, colored · Total screen: AL/PT-Foil + tinned copper braid · Jacket: PVC, black
Napomene
Type of connector: NBTC75BSS5
