Jumo Programabilni glavni odašiljač s radijskim prijenosom 00537914

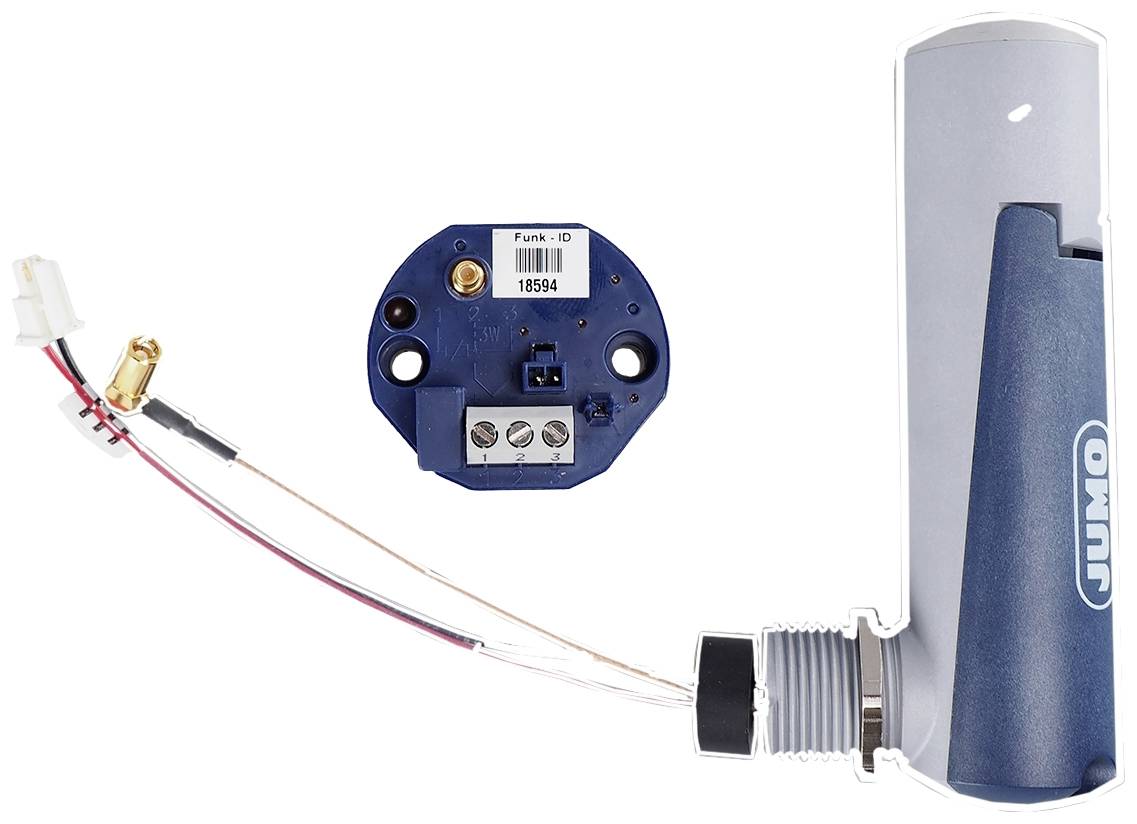

Glavni odašiljač s radijskim prijenosom izmjerenih vrijednosti koristi se u vezi s Wtrans prijamnikom za stacionarno ili mobilno snimanje temperatura otpornim termometrima ili termoparovima. Alternativno se mogu mjeriti otpori do 10 kΩ, naponi do 50 mV i struje do 20 mA korištenjem vanjskog šanta. Moguće su prilagođene linearizacije. Izmjerene vrijednosti bežično se prenose do prijemnika Wtrans mjernog sustava. Izmjerene vrijednosti se prikazuju na prijemniku i dostupne su u digitalnom obliku na RS485 sučelju i kao analogni izlazi. Po izboru, različiti alarmi mogu se signalizirati s dva relejna izlaza. Ovaj glavni odašiljač namijenjen industrijskoj uporabi sastoji se od odašiljača s integriranom odašiljačkom jedinicom i kućištem baterije antene. Odašiljač je dizajniran za ugradnju u priključne glave Form B i radi u rasponu temperature okoline od -30 do 85 °C. Moguća je instalacija u spojne glave specifične za kupca. Kućište baterije antene spojeno je na priključnu glavu preko vijčanog spoja (M20×1,5). Frekvencija prijenosa mjernog sustava Wtrans je 868,4 MHz. Ova je frekvencija uglavnom neosjetljiva na vanjske smetnje i omogućuje prijenos čak iu teškim industrijskim okruženjima. Ako se zidni nosač antene s antenskim kabelom od 3 m koristi na strani prijemnika, domet na otvorenom je 300 m. Za napajanje glavnog odašiljača koristi se 3,6 V, 2,2 Ah litijska baterija (veličina AA). Program za postavljanje dostupan je kao dodatak za jednostavnu konfiguraciju i parametriranje glavnog odašiljača i Wtrans prijemnika na računalu. Po izboru, izmjerene vrijednosti mogu se zabilježiti na računalu pomoću funkcije mrežnog grafikona.
