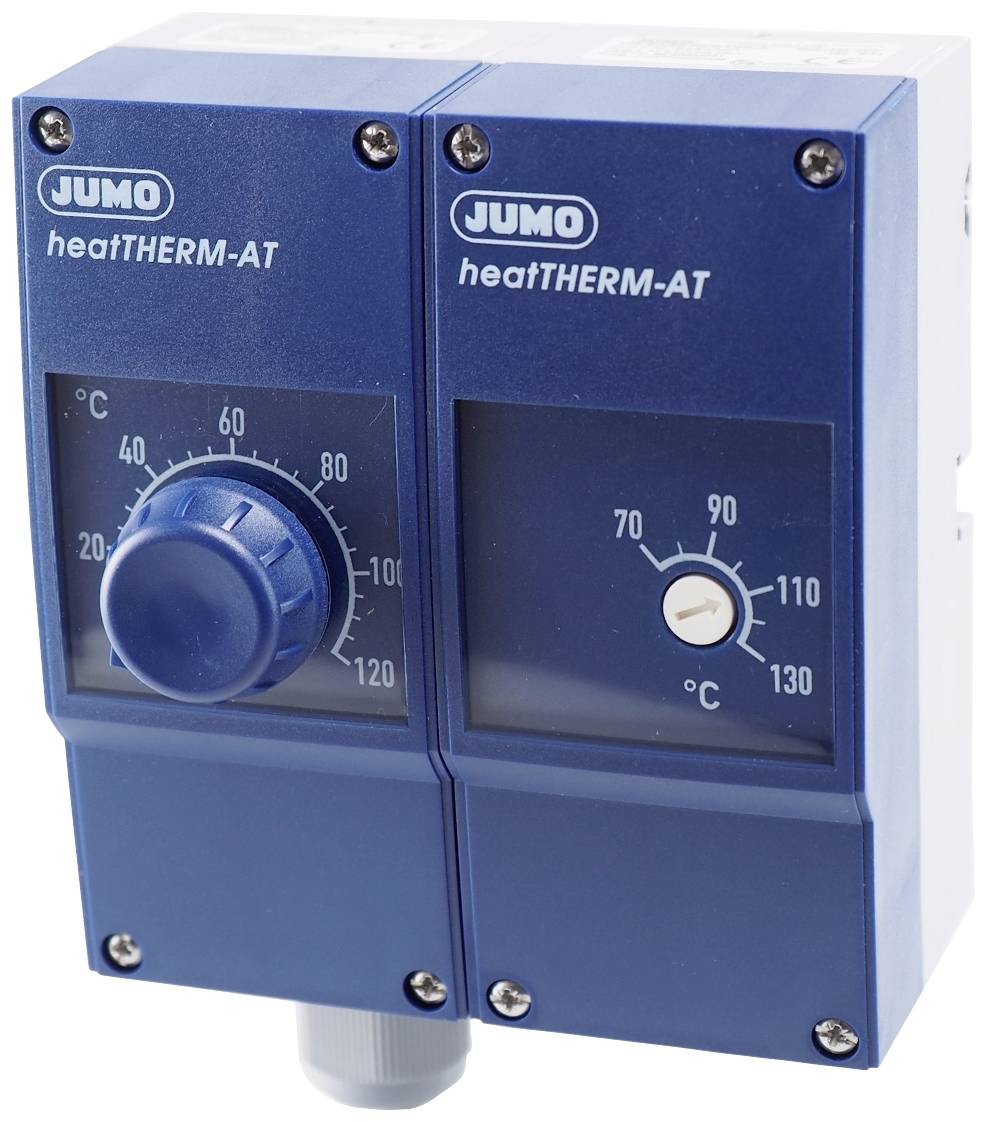

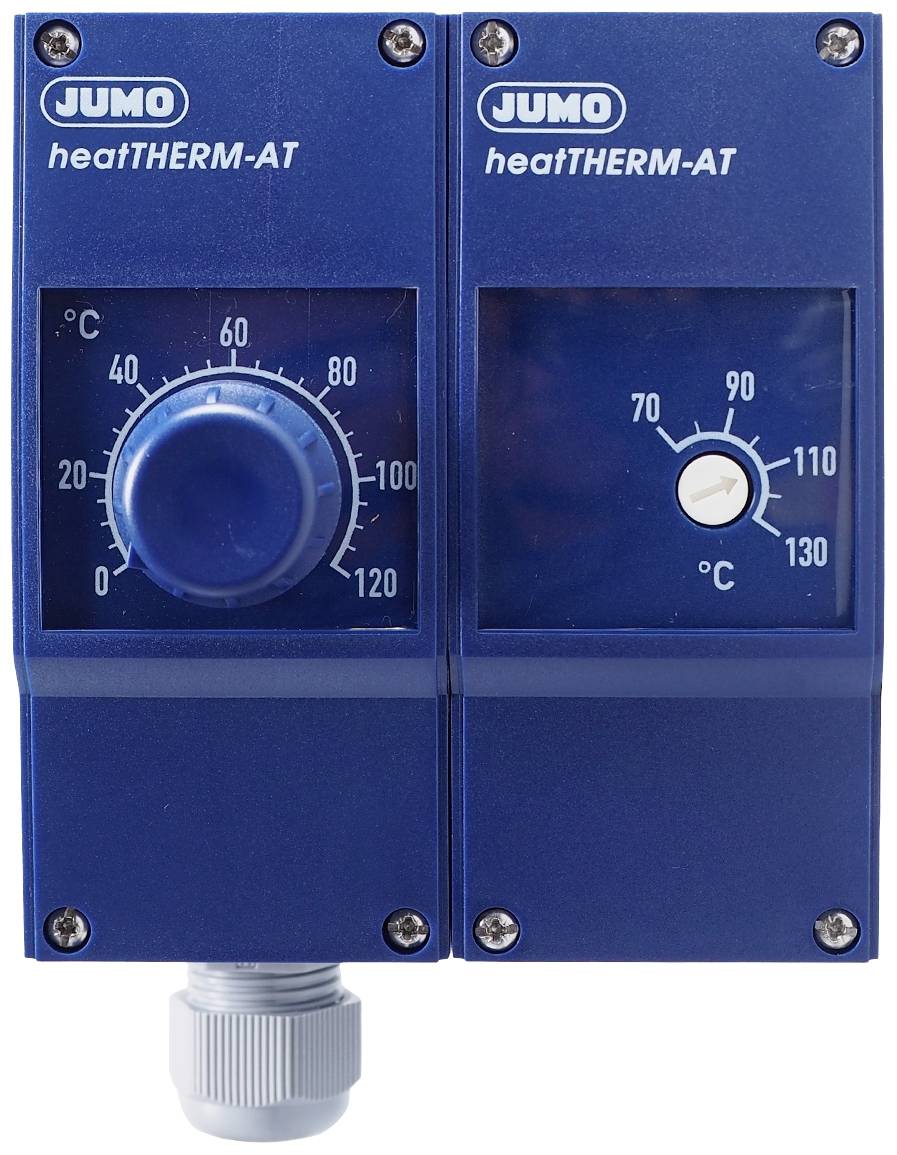

Jumo 60003231 2-točkasti regulator dvostruki termostat -20 do 149 °C relej 16 A

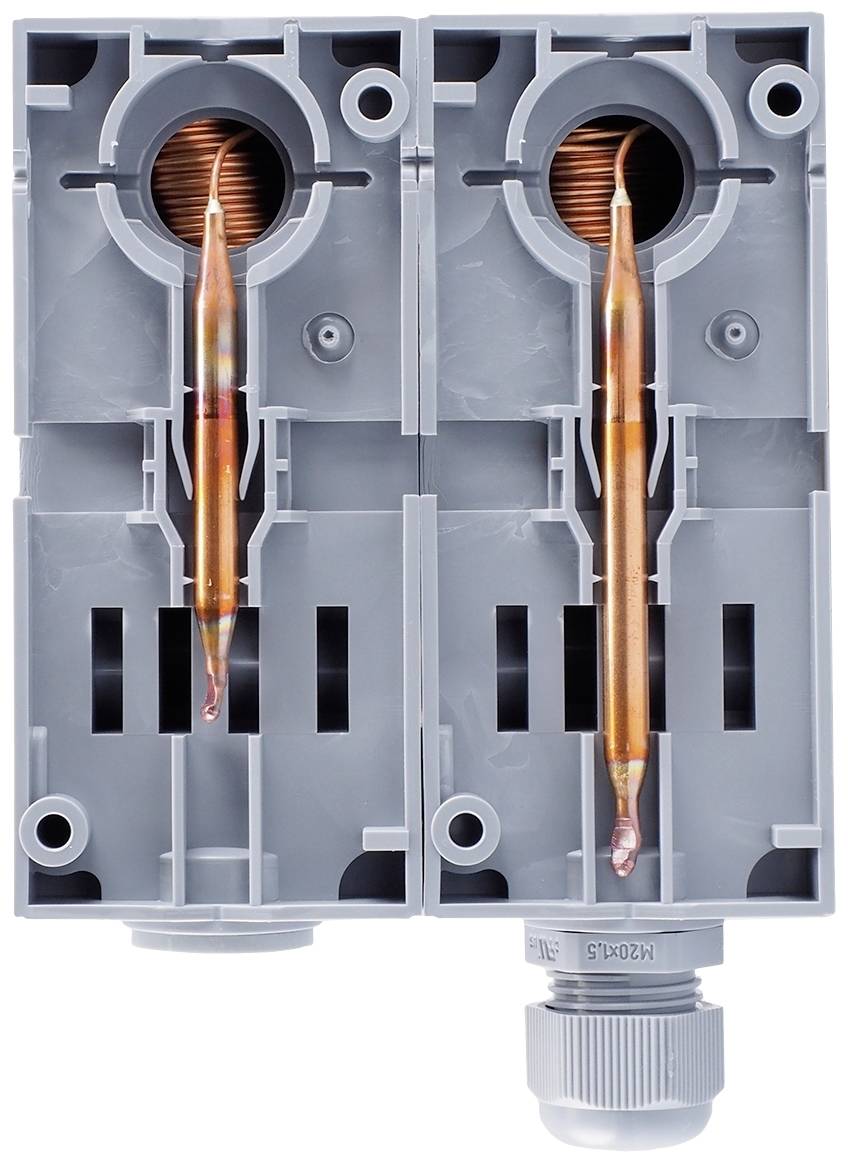

Zbog svog kućišta otpornog na udarce izrađenog od visokokvalitetne plastike, mehanički nadgradni dvostruki termostat vrlo je robustan i može se koristiti iu teškim uvjetima. Korišteni mjerni sustavi rade po principu ekspanzije tekućine i mogu se bez problema koristiti do maksimalno dopuštene temperature senzora od 135 °C na regulatoru temperature i 149 °C na sigurnosnom monitoru temperature. Glatki okrugli senzori od bakra imaju promjer od 6 mm. Duljina senzora regulatora temperature je oko 87 mm, a sigurnosnog monitora temperature je oko 66 mm. Daljinski vodovi također su izrađeni od bakra i smotani su unutar kućišta nakon isporuke. Uzimajući u obzir polumjer savijanja od 5 mm, kabeli se mogu izvoditi iz kućišta i polagati fleksibilno prema potrebi. Zaštitna čahura od poniklanog mesinga uključena u opseg isporuke ima promjer od 8 mm i može se opremiti navojem G 1/2 forme A prema DIN 3852/2. Najviša dopuštena temperatura okoline na kućištu (stupanj zaštite IP54) je 80 °C. Kućište je pričvršćeno izravno na donji dio kućišta kao zidna montaža. Uz pomoć regulatora zadane vrijednosti, željena temperatura isključivanja regulatora temperature može se jednostavno postaviti na ljestvici. Temperatura sigurnosnog monitora temperature može se podesiti na ljestvici pomoću odvijača nakon skidanja poklopca kućišta. Postavljena temperatura je u svakom trenutku vidljiva kroz prozorčić na poklopcu kućišta. Regulator temperature karakterizira visoka točnost uklopne točke od +/-3% u gornjoj trećini ljestvice, sigurnosni monitor temperature ima točnost uklopne točke od +0/-5 K u gornjoj polovici ljestvice. Ugrađena temperaturna kompenzacija smanjuje utjecaje temperature okoline na uklopnu glavu na minimum. Odlučujuća prednost je što za mjerenje temperature nije potrebna dodatna pomoćna energija. Električni priključak se izvodi pomoću PushIn© stezaljki, što značajno skraćuje vrijeme postavljanja u usporedbi s uobičajenim vijčanim spojevima. Maksimalni dopušteni uklopni kapacitet je AC 230 volti / 16 A. Regulator temperature ima razliku uklopa (histereza) od približno 3 K, nadzor sigurnosne temperature od približno 10 K. Oba sustava automatski se vraćaju u prvobitno stanje kada se temperatura padne ispod temperature isključivanja za ovu vrijednost. Kada se temperatura na senzoru sigurnosnog monitora temperature ohladi ispod -20 °C, krug između terminala 1 i terminala 2 se otvara, ali se ponovno automatski zatvara kada temperatura poraste. Ako je mjerni sustav uništen, krug sigurnosnog nadzora temperature je trajno otvoren, sklopni kontakt je tada u neutralnom položaju. Termostat se može koristiti vrlo fleksibilno i koristi se u automatizaciji zgrada kao i u tehnici grijanja, klimatizacije i ventilacije. Daljnja područja primjene su industrija plastike, uređaji i strojarstvo, kao i konstrukcija peći i nadzor temperature u laboratorijskim i klimatskim ormarima. Uređaj je odobren prema DIN EN 14597 i DGRL i ima EAC odobrenje.
