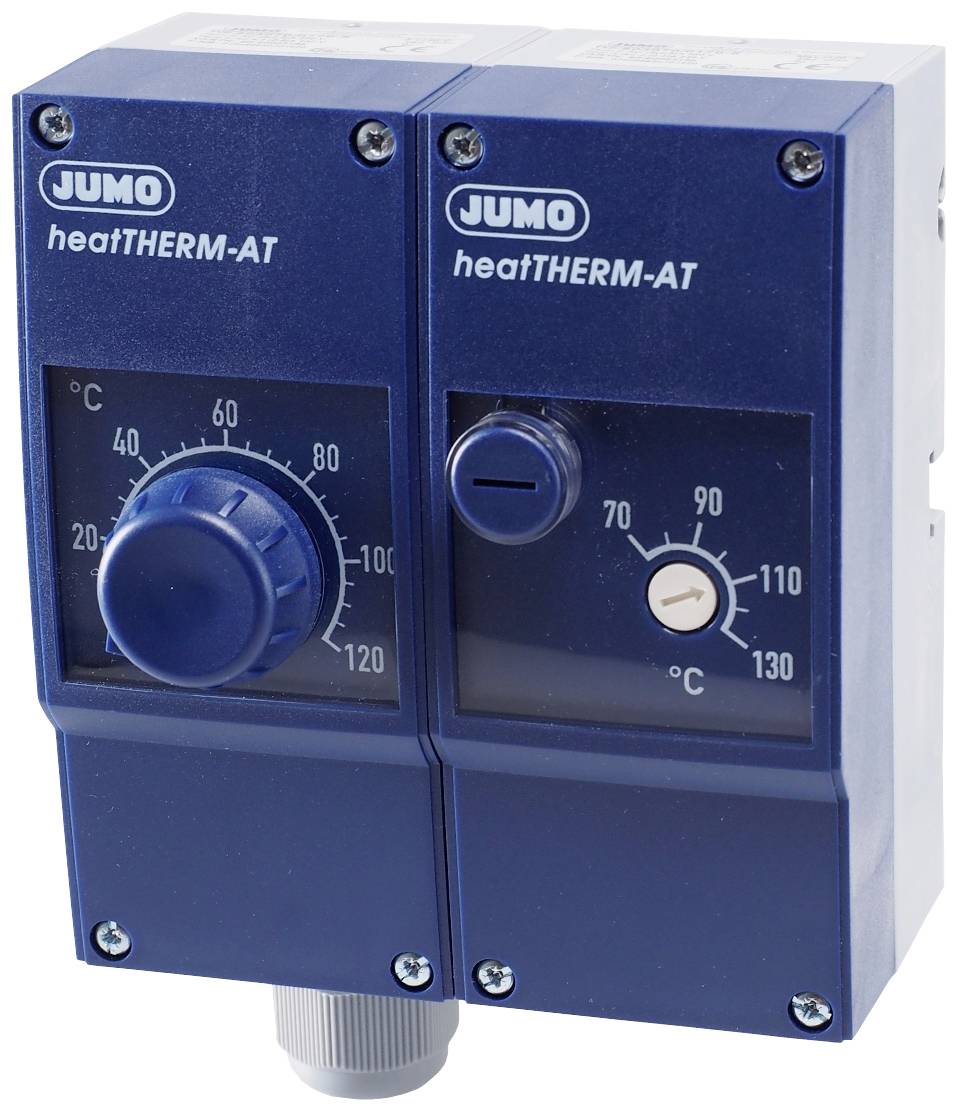

Jumo 60003196 2-točkasti regulator dvostruki termostat -20 do 149 °C relej 16 A

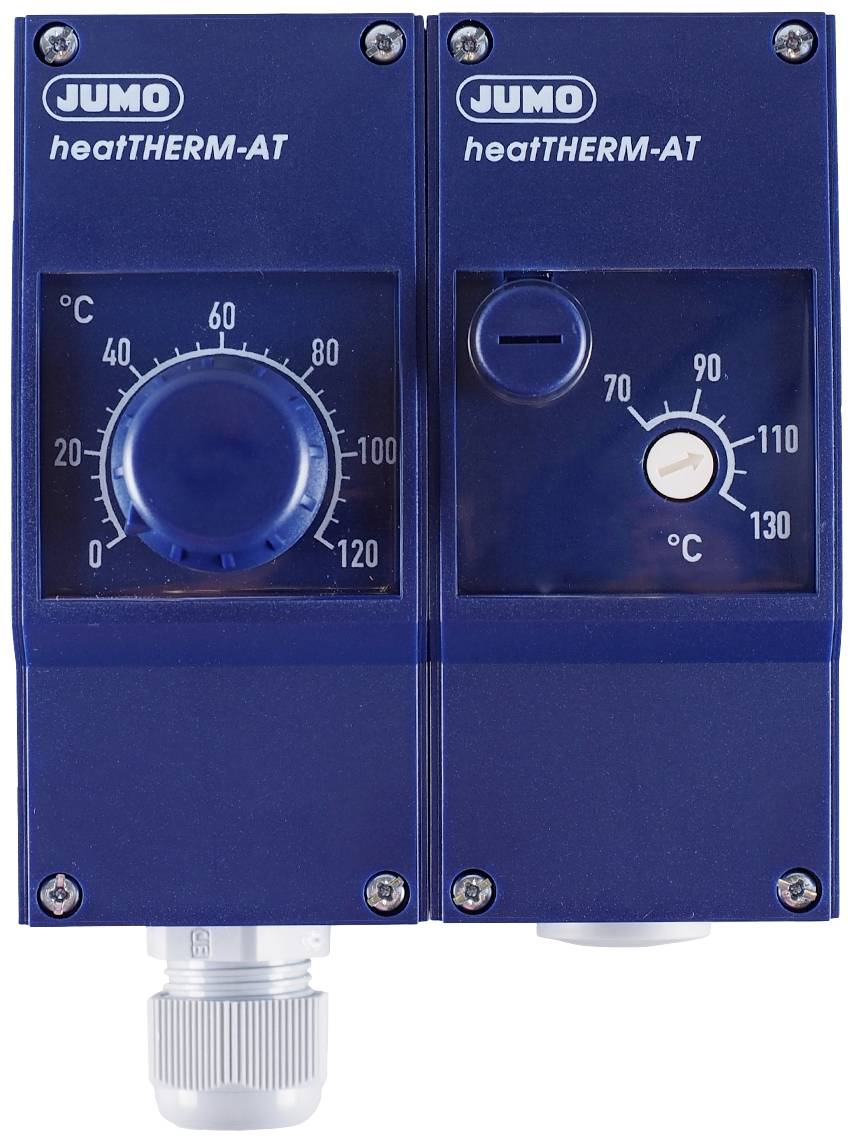

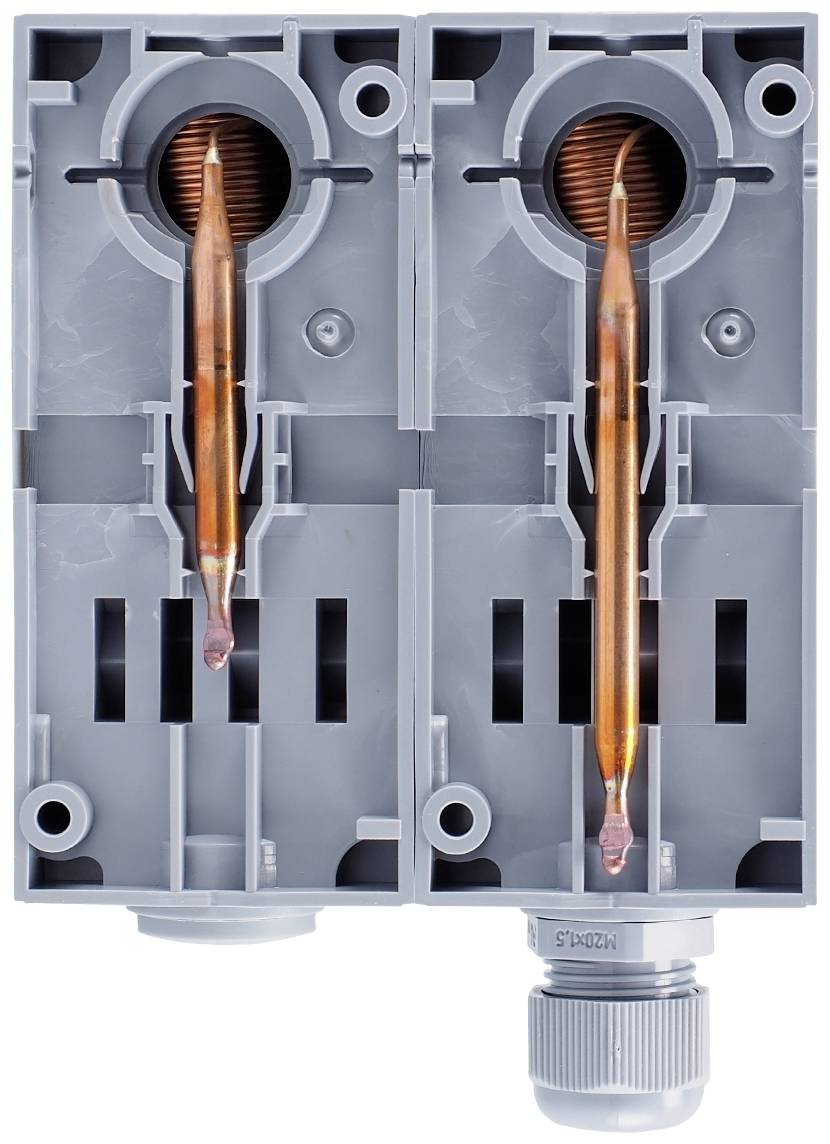

Zbog svog kućišta otpornog na udarce izrađenog od visokokvalitetne plastike, mehanički nadgradni dvostruki termostat vrlo je robustan i može se koristiti iu teškim uvjetima. Korišteni mjerni sustavi rade po principu ekspanzije tekućine i mogu se bez problema koristiti do maksimalno dopuštene temperature senzora od 135 °C na regulatoru temperature i 149 °C na sigurnosnom limitatoru temperature. Glatki okrugli senzori od bakra imaju promjer od 6 mm. Duljina senzora regulatora temperature je oko 87 mm, a sigurnosnog limitatora temperature je oko 66 mm. Daljinski vodovi također su izrađeni od bakra i smotani su unutar kućišta nakon isporuke. Uzimajući u obzir polumjer savijanja od 5 mm, kabeli se mogu izvoditi iz kućišta i polagati fleksibilno prema potrebi. Najviša dopuštena temperatura okoline na kućištu (stupanj zaštite IP54) je 80 °C. Kućište je pričvršćeno izravno na donji dio kućišta kao zidna montaža. Uz pomoć regulatora zadane vrijednosti, željena temperatura isključivanja regulatora temperature može se jednostavno postaviti na ljestvici. Temperatura sigurnosnog limitatora temperature može se podesiti na ljestvici pomoću odvijača nakon skidanja poklopca kućišta. Postavljena temperatura je u svakom trenutku vidljiva kroz prozorčić na poklopcu kućišta. Regulator temperature karakterizira visoka točnost uklopne točke od +/-3% u gornjoj trećini ljestvice, sigurnosni limitator temperature ima točnost uklopne točke od +0/-5 K u gornjoj polovici ljestvice. Ugrađena temperaturna kompenzacija smanjuje utjecaje temperature okoline na uklopnu glavu na minimum. Odlučujuća prednost je što za mjerenje temperature nije potrebna dodatna pomoćna energija. Električni priključak se izvodi pomoću PushIn© stezaljki, što značajno skraćuje vrijeme postavljanja u usporedbi s uobičajenim vijčanim spojevima. Maksimalni dopušteni uklopni kapacitet je AC 230 volti / 16 A. Regulator temperature ima uklopnu razliku (histerezu) od približno 3 K i automatski se vraća u prvobitno stanje nakon što temperatura isključivanja padne ispod te vrijednosti. Uklopni kontakt sigurnosnog limitatora temperature (stezaljka 2) otvara se nakon postizanja zadane temperature i istodobno se zatvara signalni kontakt (stezaljka 4). Uklopni kontakt se automatski zaključava i može se ponovno ručno otključati samo nakon što se temperatura na senzoru ohladi za približno 10 K. Kada temperatura na senzoru padne ispod -20 °C, strujni krug između priključaka 1 i 2 također se otvara, ali se ponovno automatski zatvara kada temperatura poraste. Ako je mjerni sustav uništen, strujni krug je trajno otvoren, otključavanje više nije moguće. Uklopni kontakt je tada u neutralnom položaju. Termostat se može koristiti vrlo fleksibilno i koristi se u automatizaciji zgrada kao i u tehnici grijanja, klimatizacije i ventilacije. Daljnja područja primjene su industrija plastike, uređaji i strojarstvo, kao i konstrukcija peći i nadzor temperature u laboratorijskim i klimatskim ormarima. Uređaj je odobren prema DIN EN 14597 i DGRL i ima EAC odobrenje.

Ovaj tekst je strojno preveden.
