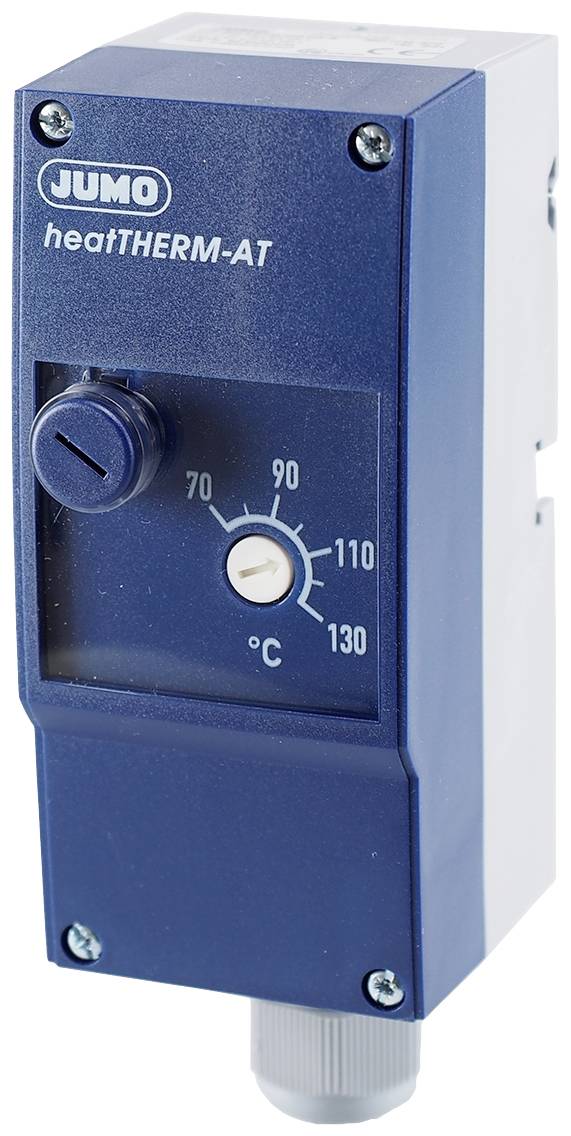

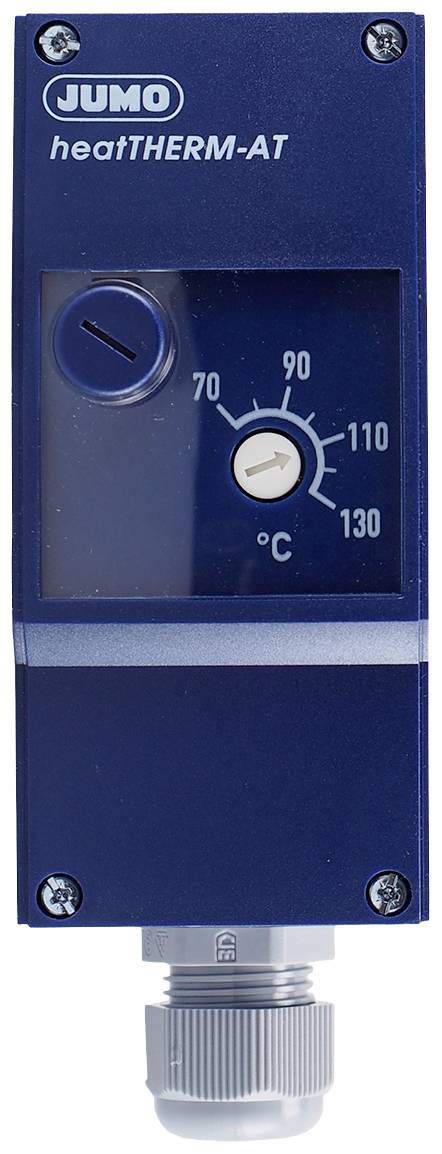

Jumo 2-točkasti regulator graničnik temperature 149 °C (max.) relej 16 A

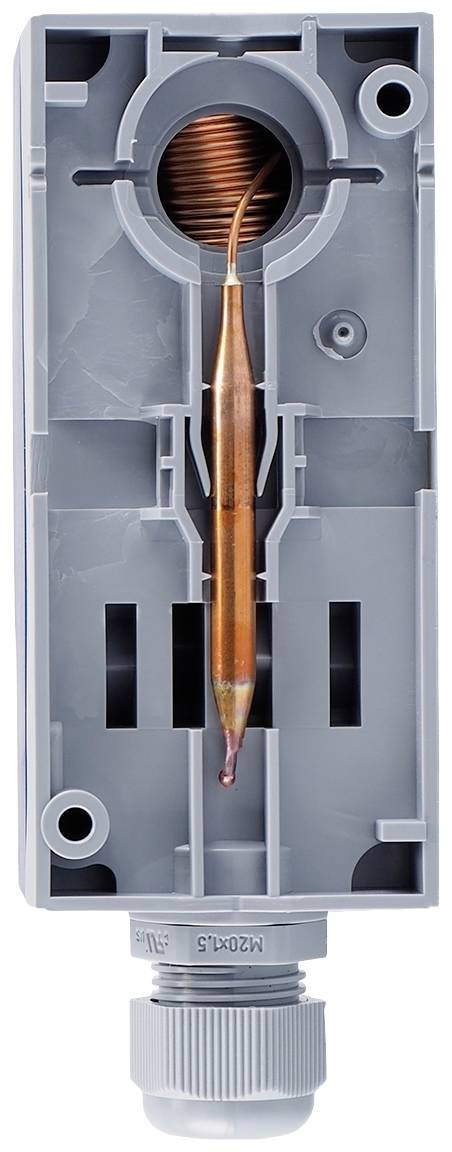

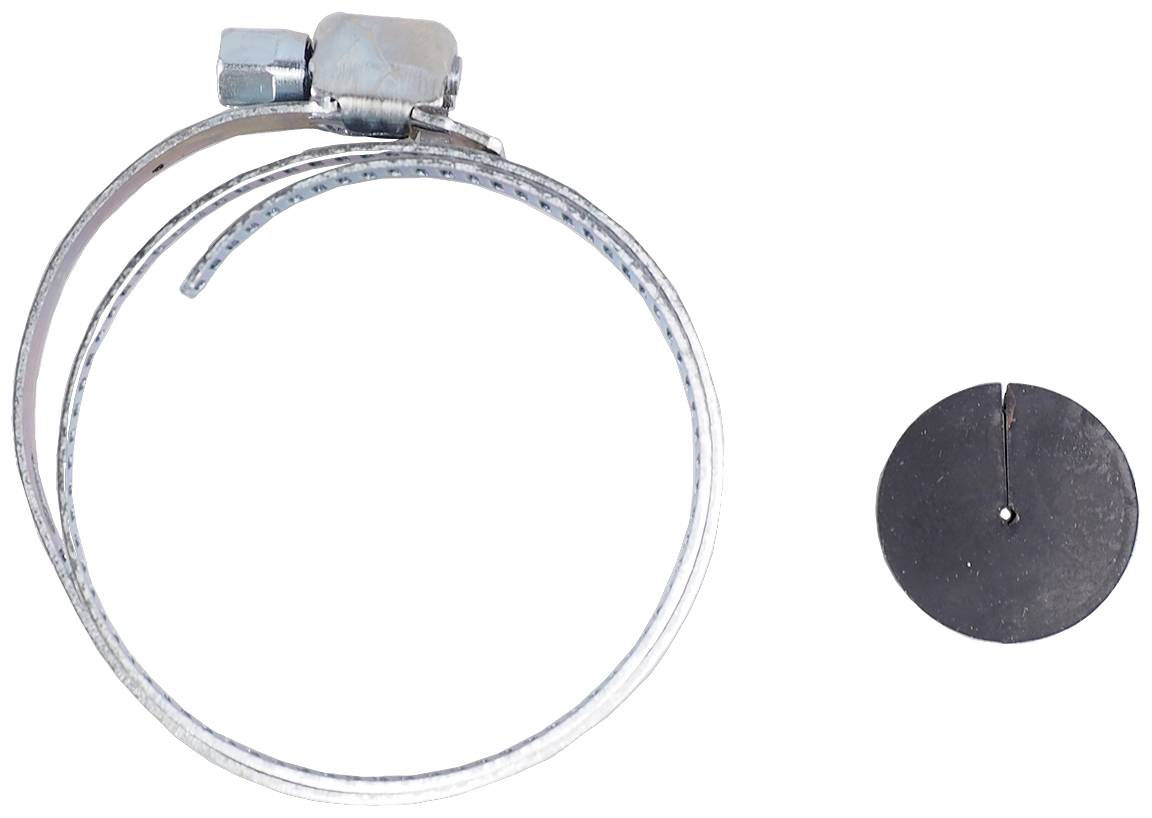

Zbog kućišta otpornog na udarce izrađenog od visokokvalitetne plastike, 1-polni mehanički nadgradni termostat s izmjenjivim kontaktom vrlo je robustan i može se koristiti iu teškim uvjetima. Korišteni mjerni sustav radi na principu ekspanzije tekućine i može se bez problema koristiti do maksimalno dopuštene temperature senzora od 149 °C. Glatki okrugli bakreni senzor ima promjer od 6 mm i duljinu senzora od približno 66 mm. Duljinski kabel termostata također je izrađen od bakra i pri isporuci je smotan unutar kućišta. Uzimajući u obzir radijus savijanja od 5 mm, dalekovod se može izvesti iz kućišta i po potrebi fleksibilno položiti. Zaštitna čahura od poniklanog mesinga uključena u opseg isporuke ima promjer od 8 mm i može se opremiti navojem G 1/2 forme A prema DIN 3852/2. Najviša dopuštena temperatura okoline na kućištu (stupanj zaštite IP54) je 80 °C. Kućište se pričvršćuje izravno na donji dio kućišta kao zidna montaža ili uz pomoć trake na cjevovodu. Uz pomoć odvijača željena temperatura za isključivanje može se jednostavno podesiti na ljestvici nakon skidanja poklopca kućišta. Postavljena temperatura za isključivanje može se u svakom trenutku vidjeti kroz prozorčić na poklopcu kućišta. Sigurnosni graničnik temperature karakterizira visoka točnost uklopne točke od +0/-5 K u gornjoj polovici ljestvice. Ugrađena temperaturna kompenzacija smanjuje utjecaje temperature okoline na uklopnu glavu na minimum. Odlučujuća prednost je što za mjerenje temperature nije potrebna dodatna pomoćna energija. Električni priključak se izvodi pomoću PushIn© stezaljki, što značajno skraćuje vrijeme postavljanja u usporedbi s uobičajenim vijčanim spojevima. Maksimalni dopušteni uklopni kapacitet je AC 230 volti / 16 A. Uklopni kontakt (stezaljka 2) otvara se nakon što se postigne zadana temperatura i istovremeno se zatvara signalni kontakt (stezaljka 4). Uklopni kontakt se automatski zaključava i može se ponovno ručno otključati samo nakon što se temperatura na senzoru ohladi za približno 10 K. Kada temperatura na senzoru padne ispod -20 °C, strujni krug između priključaka 1 i 2 također se otvara, ali se ponovno automatski zatvara kada temperatura poraste. Ako je mjerni sustav uništen, strujni krug je trajno otvoren, otključavanje više nije moguće. Uklopni kontakt je tada u neutralnom položaju. Sigurnosni graničnik temperature može se koristiti vrlo fleksibilno i koristi se u automatizaciji zgrada, kao i u tehnici grijanja, klimatizacije i ventilacije. Daljnja područja primjene su industrija plastike, uređaji i strojarstvo, kao i konstrukcija peći i nadzor temperature u laboratorijskim i klimatskim ormarima. Uređaj je odobren prema DIN EN 14597 i DGRL i ima EAC odobrenje.

Ovaj tekst je strojno preveden.
