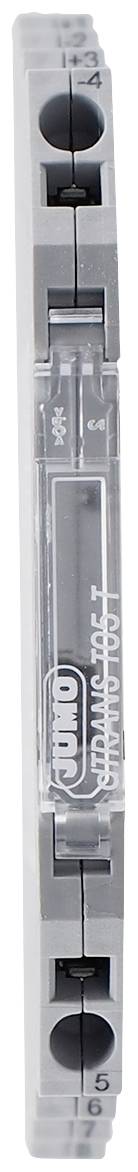

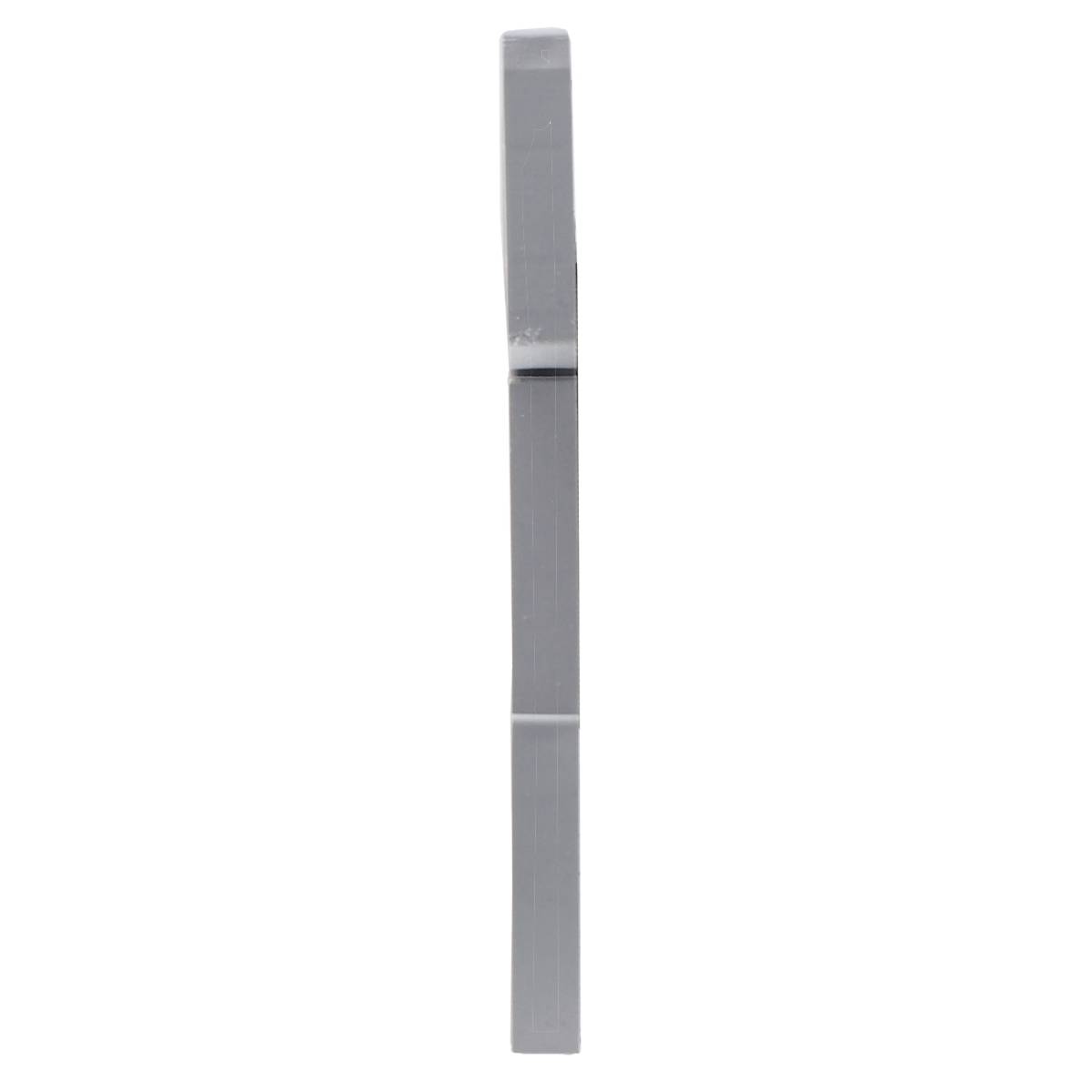

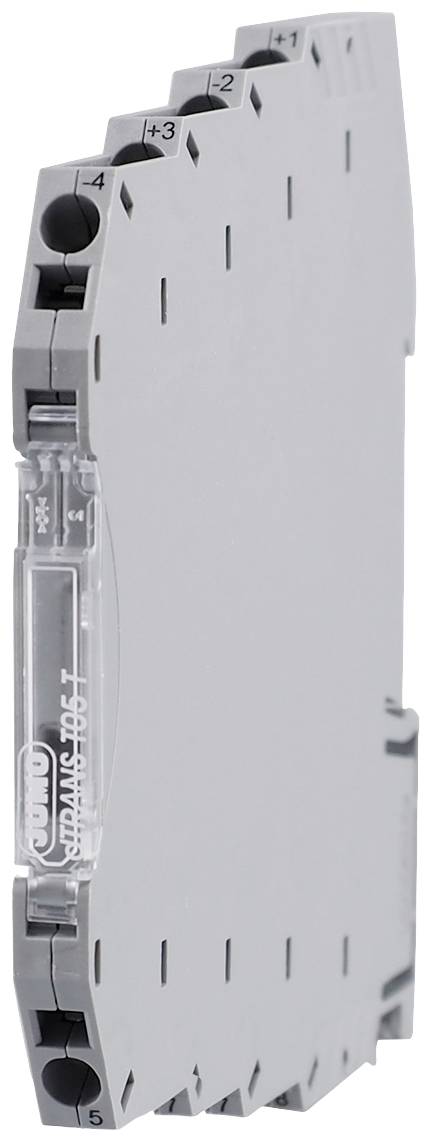

Jumo 00582221 00582221 mjerni transformator

Odašiljači bilježe signale senzora iz otpornih termometara, termoparova, otpornih potenciometara/WFG ili otpornika/potenciometara. Kada koristite otpor/potenciometar ili otporni termometar, priključak senzora na strani ulaza može se izvesti u dvožilnom, trožilnom ili četverožilnom krugu. Signali napona u rasponu od -100 ... Također se može detektirati +1100 mV. Ovisno o odabiru mjernog ulaza, dostupne su linearne, temperaturno-linearne varijante linearizacije, kao i opcija jednostavno konfigurabilne linearizacije po želji kupca. Kao izlazni signal, transmiter isporučuje 4 ... 20 mA ili 0 ... 10 V. Mjerni ulaz i izlazni signal međusobno su galvanski odvojeni. Kod obje vrste moguća je reverzija izlaznog signala. Odašiljač se konfigurira u smislu vrste senzora, tehnologije spajanja senzora, mjernog područja (slobodno podesivo) i linearizacije pomoću programa za postavljanje na računalu. Veza s računalom se ostvaruje preko USB sučelja, za koje nije potreban nikakav dodatni pomoćni napon. Min./maks. procesna vrijednost koju bilježi transmiter, min./maks. -Očitajte radnu temperaturu i provjerite ožičenje senzora na mreži. Radni status odašiljača signalizira se pomoću dvobojne kontrolne LED diode (crvena/zelena). U radu bez problema, ovo svijetli zeleno. Ako dođe do kvara, npr. B. Kvar senzora, to je naznačeno treptajućim kodom.

Ovaj tekst je strojno preveden.
