Kupi Jumo 00564208 graničnik temperature PTC -200 do 850 °C relej 3 A (Š x V) 45 mm x 89.4 mm

Regulator temperature s digitalnim zaslonom prikazuje '40°C' s 'Granična vrijednost 45°C'. Jedinice i priključni terminali vidljivi gore i dolje.

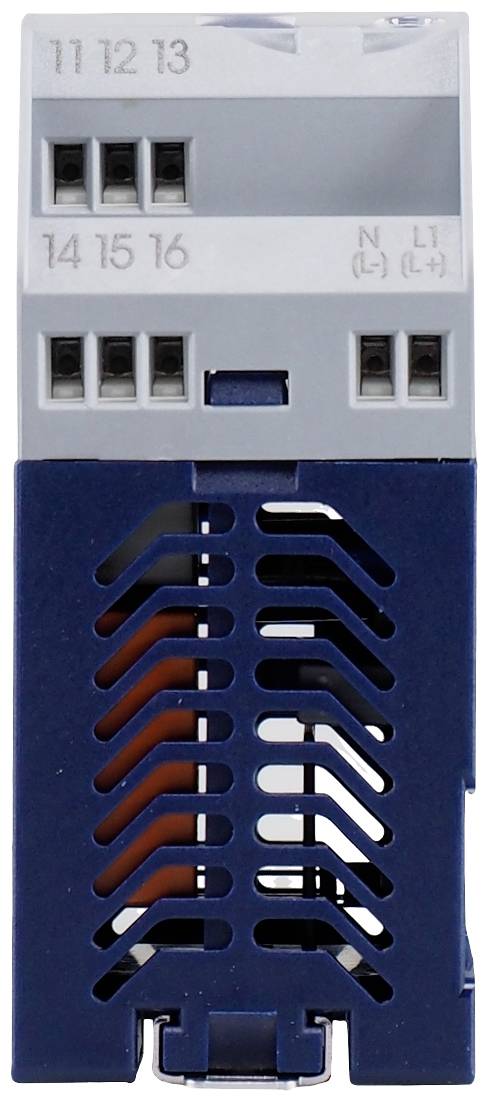

Elektronički sklop s plavim ventilatorom i sivim gornjim poklopcem. Na vrhu se nalaze priključci s oznakama '11 12 13', '14 15 16', 'N (L-)' i 'L1 (L+)'.

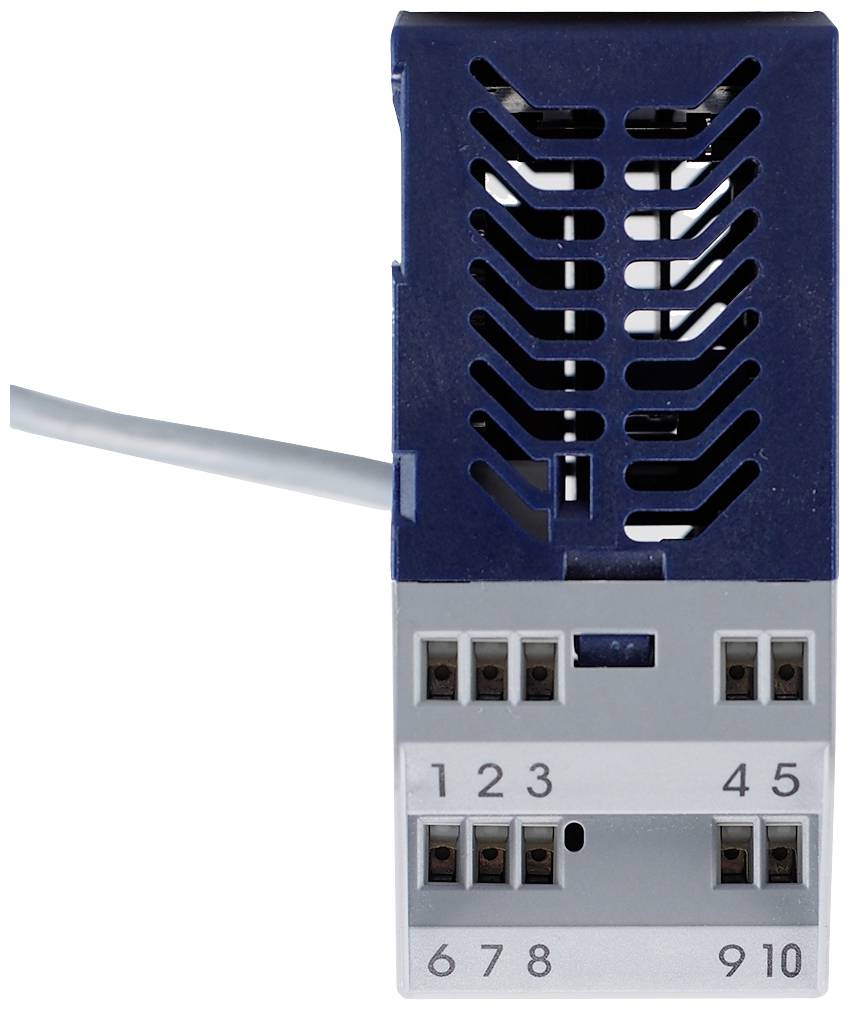

Električka komponenta s priključcima i numeracijom od 1 do 10, ključna za elektronske povezivosti ili upravljanja.

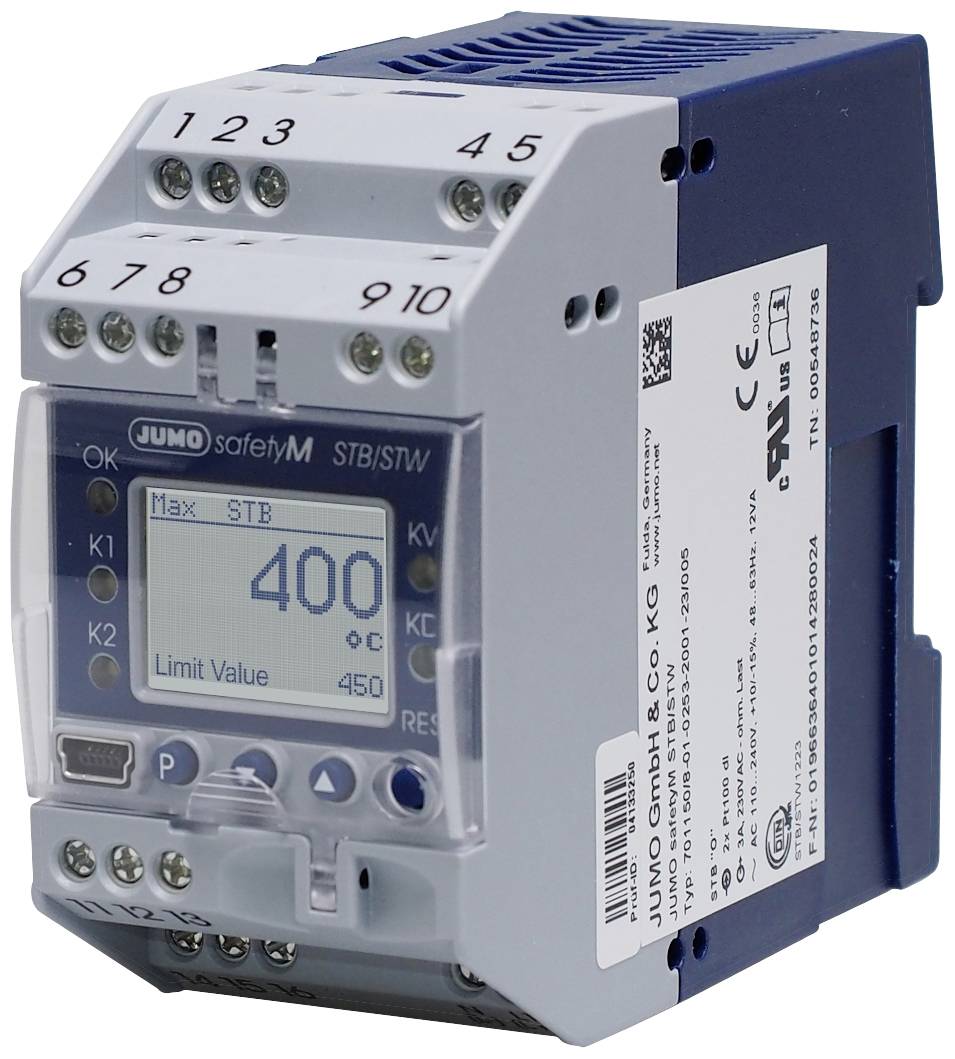

Ograničivač temperature s digitalnim zaslonom prikazuje '400°C'. Naljepnica proizvođača JUMO sa strane.

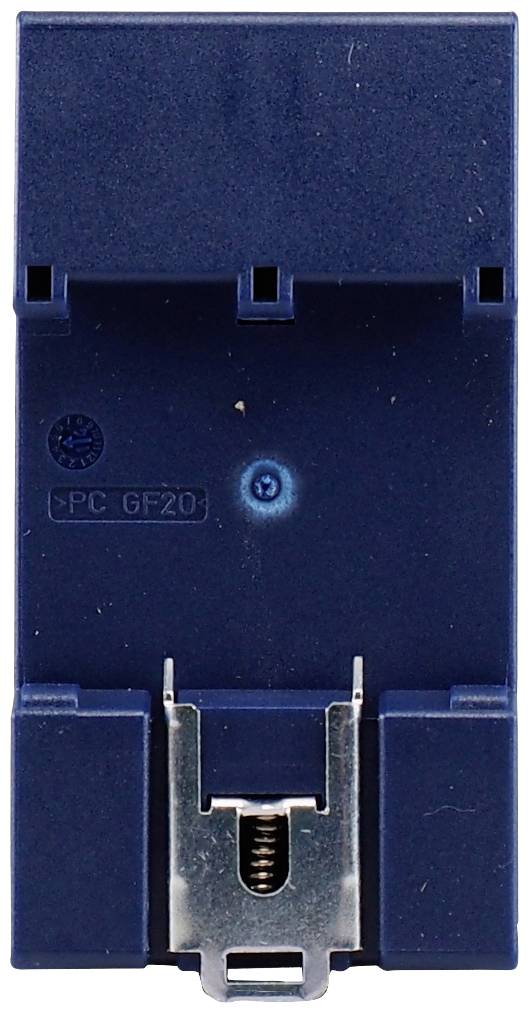

Plavi električni modul s metalnom stezaljkom i plavom točkom u sredini.

1/5

Vrsta proizvoda

graničnik temperature

Maks. mjerna temperatura

850 °C

Izlazi (Temperaturni regulatori)

relej 3 A

Broj relejnih izlaza

Tip tipala

PTC

Tehnički list (PDF)

Dostava pon, 26.10.

Broj

kom. - zaliha Njemačka

Ukupno (919,00 € / komad)

919,00 €

sa PDV-om

samo 48,15 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: graničnik temperature

Tip: 00564208

Mjerno područje: -200 do 850 °C

Maks. mjerna temperatura: 850 °C

: -200 °C

Izlazi (Temperaturni regulatori): relej 3 A

Broj analognih izlaza: 1

Broj relejnih izlaza: 3

dim.: (Š x V) 45 mm x 89.4 mm

Visina: 89.4 mm

Širina: 45 mm

: IP20

Tip tipala: PTC

Proizvođač-br. dijela: 00564208

Vrsta montaže: ugradnja

Težina: 0.5985 kg

Priključak: vijčana stezaljka

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2756522 Jumo 00564208 graničnik temperature PTC -200 do 850 °C relej 3 A (Š x V) 45 mm x 89.4 mm

Upute za rad i sigurnost

Upute za rad i sigurnost 2756522 Jumo 00564208 graničnik temperature PTC -200 do 850 °C relej 3 A (Š x V) 45 mm x 89.4 mm

Opis

Konfigurabilni sigurnosni graničnik/monitor temperature prema DIN EN 14597 s 1oo2D arhitekturom i SIL i PL odobrenjem opremljen je s dva univerzalna analogna ulaza i dva relejna izlaza (alarm pred- i granične vrijednosti), kao i univerzalnim analognim izlazom. Preklopni kapacitet kontakata releja je AC 250 V, 3 A, 50 Hz (omsko opterećenje). Predalarm se može postaviti kao apsolutna vrijednost ili kao udaljenost od granične vrijednosti. Prednja strana impresionira briljantnim LC zaslonom s pozadinskim osvjetljenjem i čistim tekstom. Upotrebom sigurnosnog limitatora temperature (STB) i sigurnosnog monitora temperature (STW) opasnosti koje mogu dovesti do ozljeda ljudi, štete za okoliš ili uništenja proizvodnih sustava i proizvodne robe mogu se otkriti i spriječiti u ranoj fazi . Primarna mu je zadaća pouzdano nadzirati toplinske procese i dovesti sustave u sigurno radno stanje u slučaju kvara. Izmjerena vrijednost na analognom ulazu može se zabilježiti pomoću različitih senzora ili standardnih signala. Ako je granična vrijednost prekoračena, to signaliziraju ugrađene LED diode za svaki kanal, a relejni izlaz alarma prebacuje sustav u operativno sigurno stanje (raspon alarma). Visoki zahtjevi normi DIN EN 61508 i DIN EN 13849 ispunjeni su konceptom uređaja čija 1oo2D struktura osigurava pouzdano otkrivanje grešaka i stoga se također može koristiti u aplikacijama koje podliježu novoj Direktivi o strojevima 2006/42/EG. Kada se koristi kao sigurnosni monitor temperature STW (zaštitni monitor temperature), uređaj radi s automatskim resetiranjem (npr. za sustave za proizvodnju topline). To se događa nakon što temperatura osjetnika padne ispod postavljene granične vrijednosti za iznos uklopne razlike (postavka: max alarm). Automatsko resetiranje se događa kada je postavljen minimalni alarm, nakon što je temperatura senzora narasla iznad postavljene granične vrijednosti za iznos diferencijala uključivanja. Kada se koristi kao sigurnosni graničnik temperature STB (zaštitni graničnik temperature za sustave za proizvodnju topline), resetiranje se vrši ručno ili pomoću alata. Raspon napajanja je od AC/DC 20 do 30 V, 48 do 63 Hz.

Ovaj tekst je strojno preveden.
