Jumo 00543005 ulazni modul RS-485 1 St.

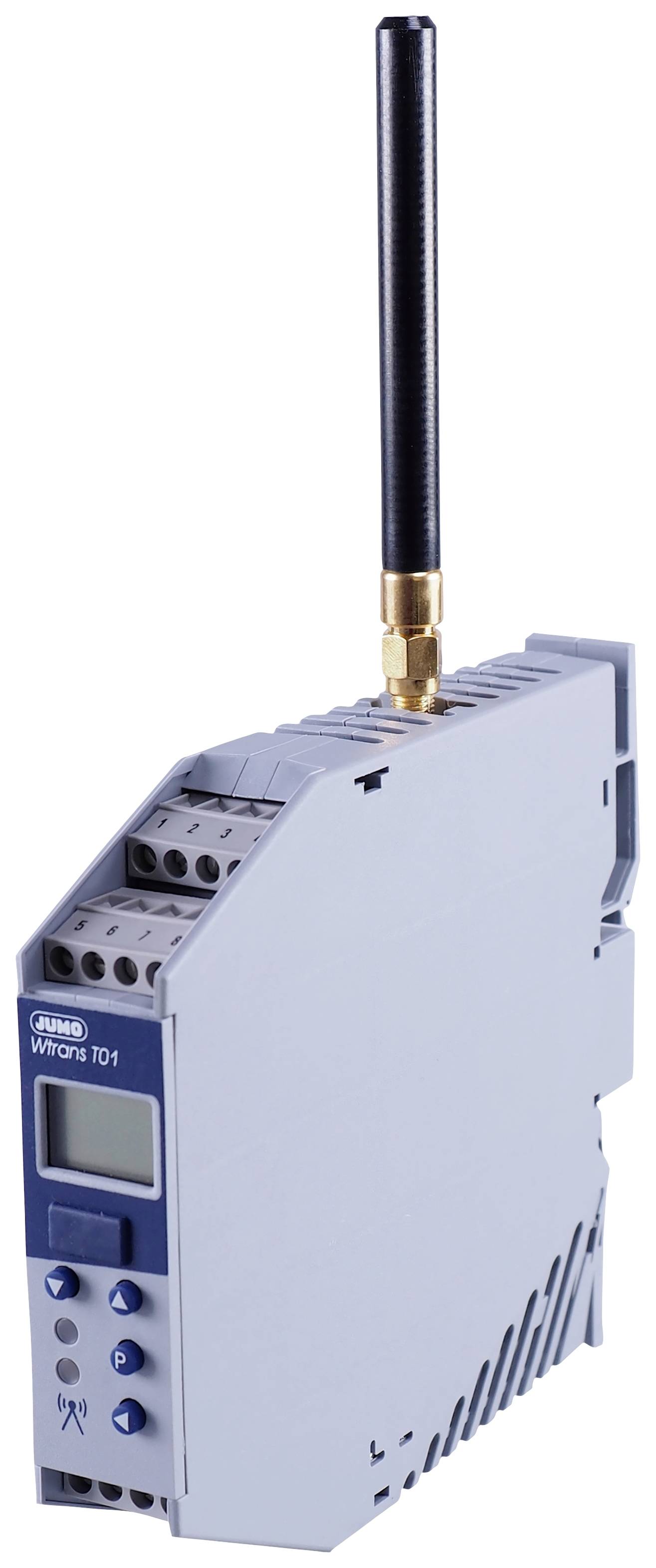

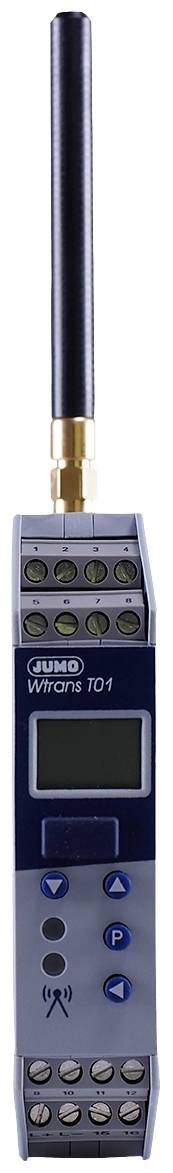

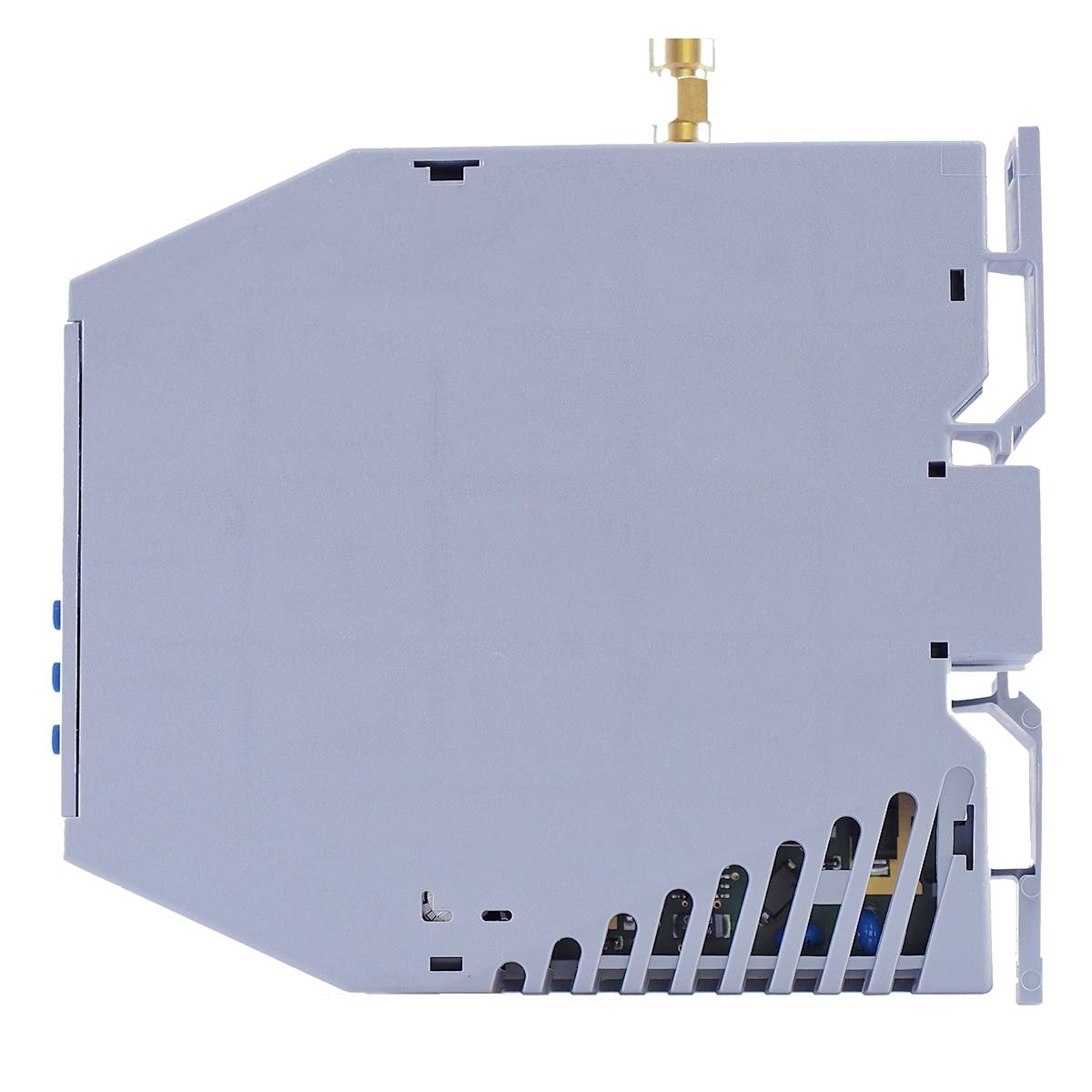

Radio prijamnik se koristi zajedno s odgovarajućim odašiljačima za mobilno ili stacionarno mjerenje fizikalnih veličina. Korištenje napredne radijske tehnologije s industrijskom radio frekvencijom od 868,4 MHz rezultira značajnim smanjenjem troškova instalacije. Kabelske veze mogu se izostaviti, senzorska tehnologija zasnovana na radiju također radi u teškim industrijskim okruženjima. Isporučena Lambda/4 antena s impedancijom od 50 ohma može se pričvrstiti vijcima izravno ili montirati izvana. Ako se koristi opcijski dostupan zidni nosač antene s antenskim kabelom duljine 3 m, domet slobodnog polja je 300 m. Izmjerene vrijednosti primljene od odašiljača pretvaraju se i prikazuju u prijemniku i dostupne su kao linearni strujni ili naponski signali (0(4) do 20 mA, 0 do 10 V) i preko digitalnog sučelja RS485. Sva četiri analogna izlaza prijemnika su galvanski odvojena. Povezivanje sa sustavima više razine, kao što je softver za vizualizaciju sustava ili bezpapirni snimači sposobni za Modbus master, moguća je preko digitalnog sučelja s Modbus protokolom. Njime se može upravljati i konfigurirati pomoću tipkovnice u kombinaciji s LCD zaslonom u dva retka ili, još praktičnije, korištenjem programa za postavljanje. Parametri kao što su konstante filtera, pomak, alarmi i prateći indikatori (memorija minimalne i maksimalne vrijednosti) mogu se postaviti zasebno za svaki kanal. U tu svrhu na prednjoj strani nalazi se utikač za PC sučelje s TTL/RS232 ili USB/TTL konverterom za spajanje prijemnika i računala. Prijemnik u kućištu montažne šine dizajniran je za montažu na DIN šinu 35 × 7,5 mm prema DIN EN 60715. Vijčane stezaljke za električni priključak raspoređene su na različitim razinama. Presjek kabela ne smije biti veći od 2,5 mm2. Priključak na AC/DC 20 do 30 V, 48 do 63 Hz služi kao napajanje.
