Jumo 00543007 ulazni modul RS-485 Broj izlaza: 4 x 1 St.

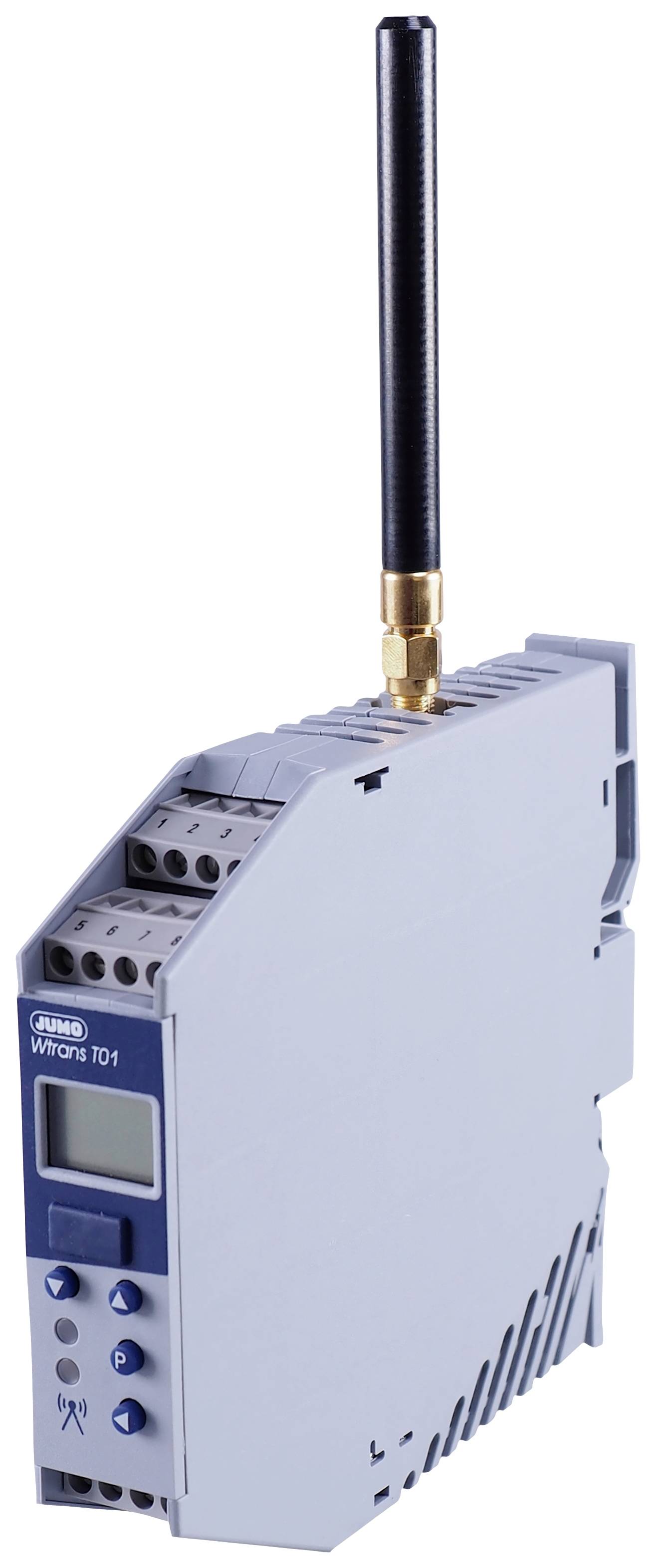

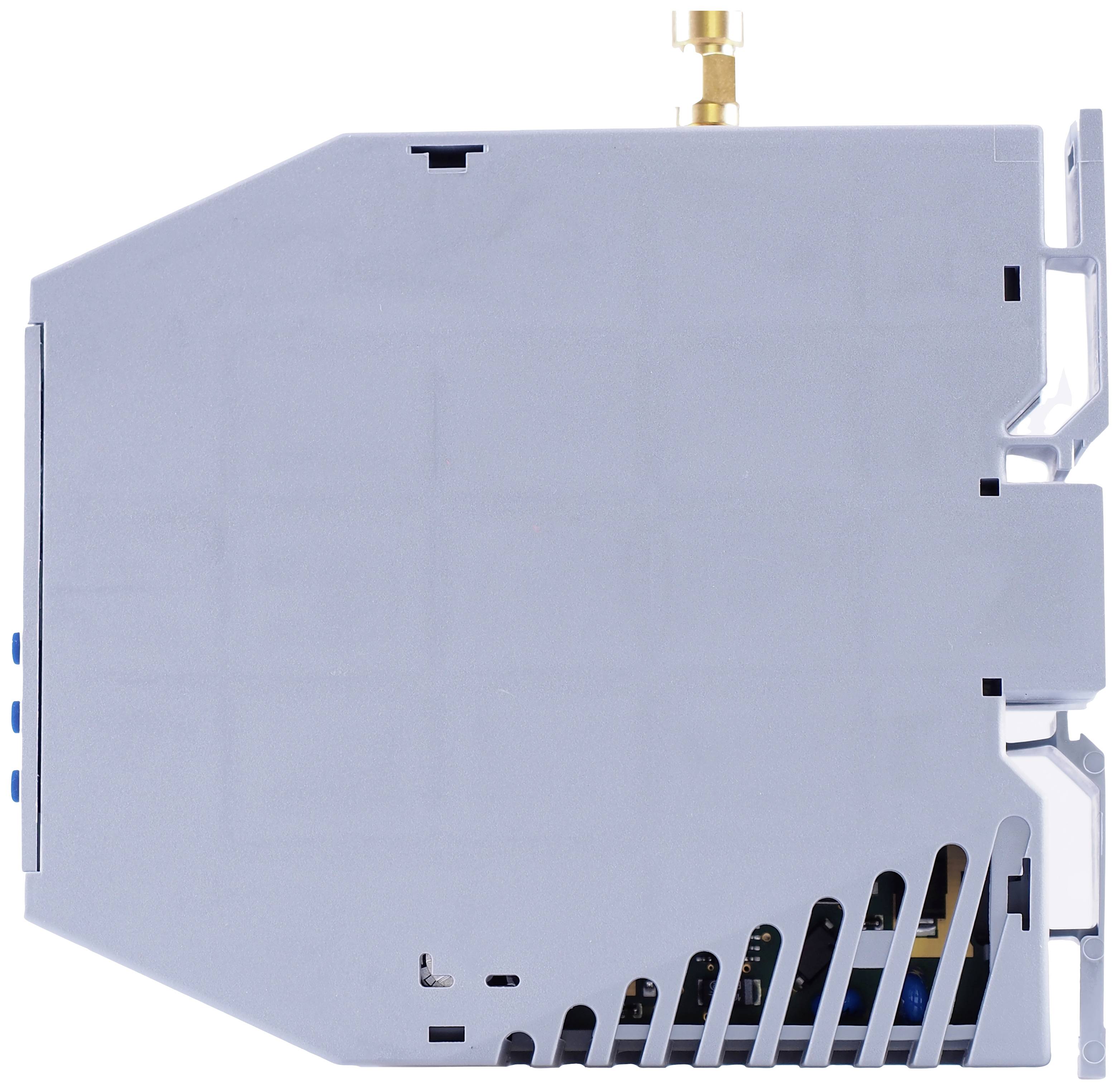

Radio prijamnik T01.EC3 koristi se zajedno s odgovarajućim odašiljačima za mobilno ili stacionarno mjerenje fizičkih parametara. Korištenje napredne radijske tehnologije s industrijskom radio frekvencijom od 868,4 MHz rezultira značajnim smanjenjem troškova instalacije. Kabelske veze mogu se izostaviti, senzorska tehnologija zasnovana na radiju također radi u teškim industrijskim okruženjima. Isporučena Lambda/4 antena s impedancijom od 50 ohma može se pričvrstiti vijcima izravno ili montirati izvana. Ako se koristi opcijski dostupan zidni nosač antene s antenskim kabelom duljine 3 m, domet slobodnog polja je 300 m. Izmjerene vrijednosti primljene od odašiljača pretvaraju se i prikazuju u prijemniku te su dostupne kao linearni strujni ili naponski signali (0(4) do 20 mA, 0 do 10 V) i preko digitalnog sučelja RS485. Oba analogna izlaza prijemnika su galvanski odvojena. Dostupna su i dva relejna izlaza. Povezivanje sa sustavima više razine, kao što je softver za vizualizaciju sustava ili bezpapirni snimači sposobni za Modbus master, moguća je preko digitalnog sučelja s Modbus protokolom. Njime se može upravljati i konfigurirati pomoću tipkovnice u kombinaciji s LCD zaslonom u dva retka ili, još praktičnije, korištenjem programa za postavljanje. Parametri kao što su konstante filtera, pomak, alarmi i prateći indikatori (memorija minimalne i maksimalne vrijednosti) mogu se postaviti zasebno za svaki kanal. U tu svrhu na prednjoj strani nalazi se utikač za PC sučelje s TTL/RS232 ili USB/TTL konverterom za spajanje prijemnika i računala. Prijemnik u kućištu montažne šine dizajniran je za montažu na DIN šinu 35 × 7,5 mm prema DIN EN 60715. Vijčane stezaljke za električni priključak raspoređene su na različitim razinama. Presjek kabela ne smije biti veći od 2,5 mm2. Priključak na AC/DC 20 do 30 V, 48 do 63 Hz služi kao napajanje.

Ovaj tekst je strojno preveden.
