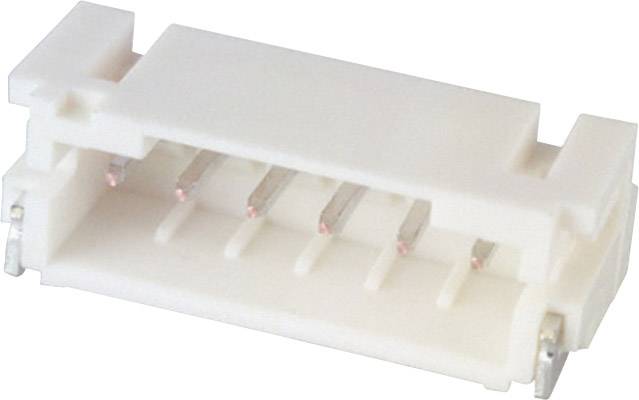

JST ugradna standardna letva s muškim kontaktima PH Ukupan broj polova 6 Raster: 2 mm S6B-PH-SM4-TB (LF)(SN) 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
ugradna standardna letva s muškim kontaktima
Konstrukcija
muški priključak, kutni
Broj redova
1
Serija
PH
RM
2 mm
Tehnički list (PDF)
Istaknuti proizvodi i detalji
JST ugradna standardna letva s muškim kontaktima PH Ukupan broj polova 6 Raster: 2 mm S6B-PH-SM4-TB (LF)(SN) 1 St.
- Content: 1 St.
- Broj redova: 1
- Ukupan broj polova: 6
Više informacija
Tehnički podaci
- Vrsta proizvoda
ugradna standardna letva s muškim kontaktima
- Konstrukcija
muški priključak, kutni
- Broj redova
1
- Sustavski priključak
wire-to-board
- Serija
PH
- RM
2 mm
- Broj polova po redu
6
- Ukupan broj polova
6
- Širina
5 mm
- Zatik-Ø
0.5 mm
- Oblik igle
kvadratni
- Nazivna struja
2 A
- Nazivna struja - zaokružena
2 A
- Sadržaj
1 St.
- dim.
(D x Š x V) 13.9 x 5 x 9.4 mm
- Priključak
SMT
- Materijal kućišta
poliamid
- Proizvođač-br. dijela
S6B-PH-SM4-TB (LF)(SN)
- Boja
prirodna
- Industrijsko pakiranje
ne
- Izolacijski materijal
poliamid
- Kontaktni materijal
fosfor bronca
- Kontaktna površina, strana za tiskanu pločicu
pocinkovano
- Kontaktna površina, utična strana
pocinkovano
- Visina
9.4 mm
- Dužina
13.9 mm
- RoHS-konforno
Da
- Smjer priključenja
horizontalno na tiskanu pločicu
- Tip
S6B-PH-SM4-TB (LF)(SN)
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1217303 JST ugradna standardna letva s muškim kontaktima PH Ukupan broj polova 6 Raster: 2 mm S6B-PH-SM4-TB (LF)(SN) 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 1217303 JST ugradna standardna letva s muškim kontaktima PH Ukupan broj polova 6 Raster: 2 mm S6B-PH-SM4-TB (LF)(SN) 1 St.
Opis
Odvojiva veza odKabel an Leiterplatte. Pričvrsna tračnica na kućištu omogućuje zvučni klik pri uključivanju. Obodna kada na zaglavlju zatiča omogućuje zaštitu od obrnutog polariteta. Vrlo jednostavno za lemljenje zahvaljujući prethodnom kalajisanju zaglavlja igle.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Ugradbena letva s muškim kontaktima (standardna) PH ukupan broj polova: 6 JST S6B-PH-SM4-TB (LF)(SN) mjere rastera: 2 mm 1 kom.
