4 omni kotača, uključujući motore i koder Kvalitetna izrada
Tehnički podaci
Područje primjene robotike
Kompatibilno je s SBC-om i mikrokontrolerima
Posebne značajke Kompletan set
Dimenzije (kotač) kotača: Ø65 x 29 mm
sa glavčinom: Ø65 x 35 mm
Dimenzije (motor) motora: Ø24 x 65 mm
s osovinom: Ø24 x 78 mm
Osovina motora: Ø4 x 9,5 mm

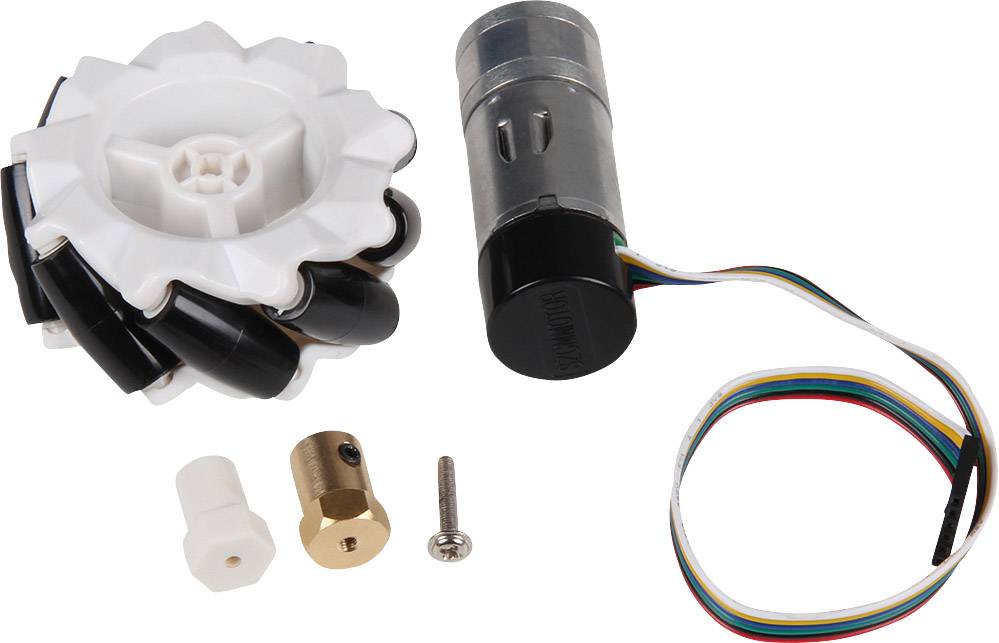

Opseg isporuke 4x 25GA270 s enkoderom, 2x
Omni kotač lijevo, 2x omni kotač
desno, 4x metalna čvorišta sa
Rupa od 4 mm, 4x plastična glavčina
za osovinu s dva
Ravne stranice, 4x vijci
M3 x17mm, 4x Allen vijci
M4x 4mm
SPECIFIKACIJE MOTORA
25GA370 motor
Prijevod 21.3
Struja bez opterećenja ≤ 100mA
Brzina bez opterećenja 280 okr / min
Nominalni okretni moment 0,8 kg / cm
Nominalna brzina 200 o / min
Nazivni napon (motor) 6 V
Nominalna struja ≤ 0,75 mA
Maksimalni obrtni moment 4,5 kg / cm
Držanje struje 1,3 A
Dodjela kabela
crvena
crna
zelena
Plava
Žuta
bijela
Motor + (6V)
Motor -
Enkoder -
Enkoder + (5-12 V)
Signal A (11 impulsa po okretaju)
Signal B (11 impulsa po okretaju)
Vrsta proizvoda
set kotača za robota
Izvedba
Omni kotač kompletan set
Dužina
65 mm
Širina
29 mm
Proizvođač-br. dijela
com-motor06
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2205375 Joy-it set kotača za robota Omni Wheels Kit
Upute za rad i sigurnost
Upute za rad i sigurnost 2205375 Joy-it set kotača za robota Omni Wheels Kit
Opis

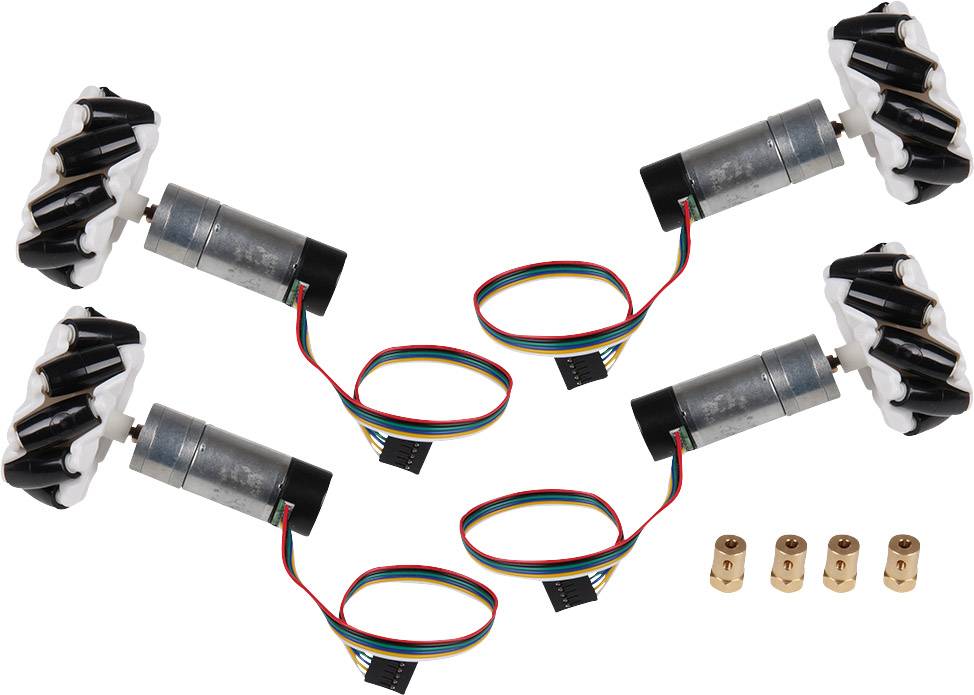

Komplet sa omni kotačima je kompletan Set s 4 visokokvalitetna bočna kotača s odgovarajućim motorima i priključenim enkoderom. Kod Omni-Wheels, sloj kotača sastoji se od valjka, čije su osi rotacije pod kutom od 45 ° prema osi rotacije kotača. Ovo omogućava pomicanje kotača u bočnom smjeru rotacije. Vozilo s četiri omni-kotača može se kretati u bilo kojem smjeru bez promjene orijentacije podvozja
Ovaj tekst je strojno preveden.
Isporuka uključuje
4x 25GA270 s davačem, 2x omni kotač lijevo, 2x omni kotač udesno, 4x metalna glavčina s prorezom 4 mm, 4x plastična glavčina
za osovinu s dva
Ravne stranice, 4x vijci
M3 x17mm, 4x Allen vijci
M4x 4mm
Opis
Komplet sa omni kotačima je kompletan Set s 4 visokokvalitetna bočna kotača s odgovarajućim motorima i priključenim enkoderom. Kod Omni-Wheels, sloj kotača sastoji se od valjka, čije su osi rotacije pod kutom od 45 ° prema osi rotacije kotača. Ovo omogućava pomicanje kotača u bočnom smjeru rotacije. Vozilo s četiri omni-kotača može se kretati u bilo kojem smjeru bez promjene orijentacije podvozja
Ovaj tekst je strojno preveden.
Isporuka uključuje
4x 25GA270 s davačem, 2x omni kotač lijevo, 2x omni kotač udesno, 4x metalna glavčina s prorezom 4 mm, 4x plastična glavčina
