Joy-it SBC-MotoDriver3 pogon za motor 1 St. Pogodno za (komplet za razvoj): Raspberry Pi® Pico
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
35 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
16,99 €
3
6% = 0,94 €
16,05 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (16,99 € / komad)
16,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji

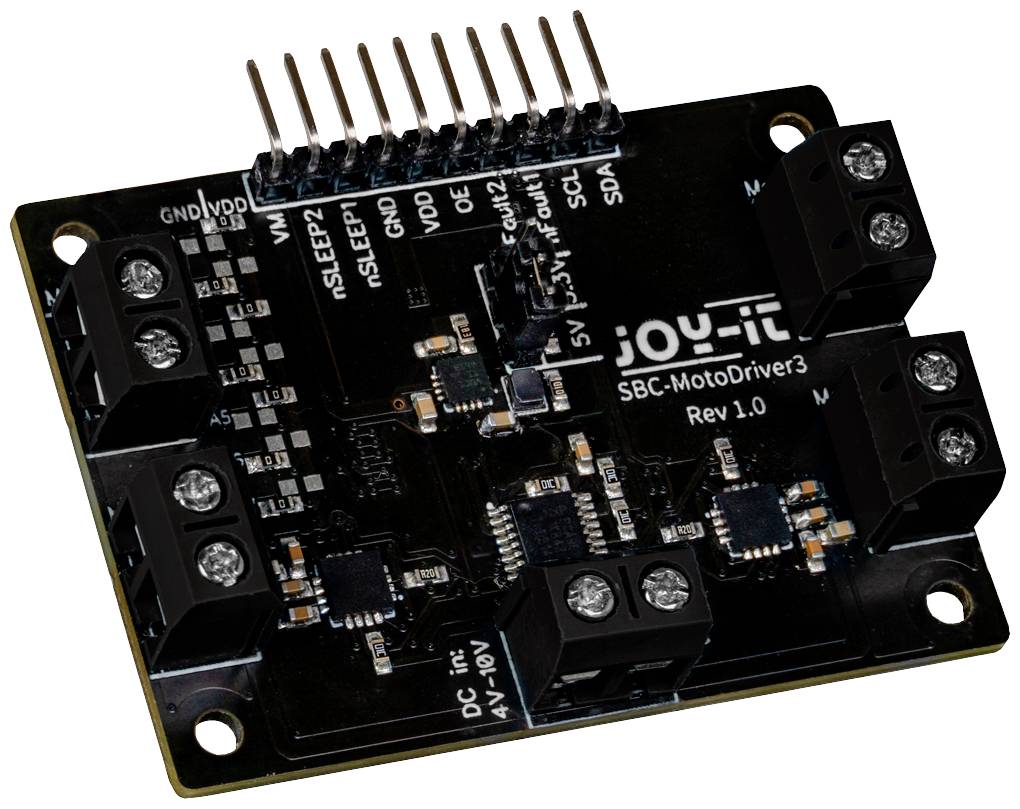

Joy-it SBC-MotoDriver3 N/A 1 St. Pogodno za (komplet za razvoj): Raspberry Pi® Pico
- Kompatibilno: Raspberry Pi, Raspberry Pi Pico, Arduino, micro:bit i više
- I2C zadana adresa: 0x15
- Ugrađena pretvorba napona iz "DC in" u 5 V ili 3,3 V, izbor I2C adresa upravljačkih IC-ova pomoću lemljenih mostova, moguća kontrola 4 DC motora/2 stepera putem I2C
- 4 do 10V
- 4x DC ili 2x koračni motor
Tehnički podaci
- Kompatibilan s Raspberry Pi, Raspberry Pi Pico, Arduino, micro:bit i više
- Driver motora: IC DRV8833
- Driver: IC PCA9634
- Komunikacijska sučelja I2C standardna adresa: 0x15
- Posebne značajke: ugrađena pretvorba napona iz "DC in" u 5 V ili 3,3 V, izbor I2C adresa upravljačkih IC-ova pomoću lemljenih mostova, moguća kontrola 4 DC motora/2 stepera putem I2C
- Logička razina: 3,3 V (5 V tolerantno)
- Raspon napona VM pina i "DC in" ulaza: 4 - 10 V
- Raspon napona motora (DC i koračni): 4 - 10 V
- Potrošnja struje Motori: DC: Maks. 1,5 A po motoru Koračni: Maks. 1,5 A po mostu
- Radna temperatura: -40 - +85 °C
- Maksimalna izlazna struja integriranog pretvarača napona: 1 A (maksimalna vrijednost koja se može koristiti za napajanje mikrokontrolera ili računala s jednom pločom)
- Vrsta ambalaže
Piece
- Vrsta proizvoda
pogon za motor
- Prikladno za (Arduino ploče)
Arduino
- Sučelja
I²C
- min. pogonski napon
4 V
- Pogonski napon maks.
10 V
- Izlazni napon (max.)
10 V
- Izlazni napon (min.)
4 V
- Prikladno za
Raspberry Pi®
- Vrsta alata
pogonski program za motor
- Visina
14 mm
- Dužina
47 mm
- Širina
57 mm
- Broj izlaza
4 x
- Težina
18 g
- Pogodno za
Raspberry Pi® Pico
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2890404 Joy-it SBC-MotoDriver3 pogon za motor 1 St. Pogodno za (komplet za razvoj): Raspberry Pi® Pico
Upute za rad i sigurnost
Upute za rad i sigurnost 2890404 Joy-it SBC-MotoDriver3 pogon za motor 1 St. Pogodno za (komplet za razvoj): Raspberry Pi® Pico
Opis

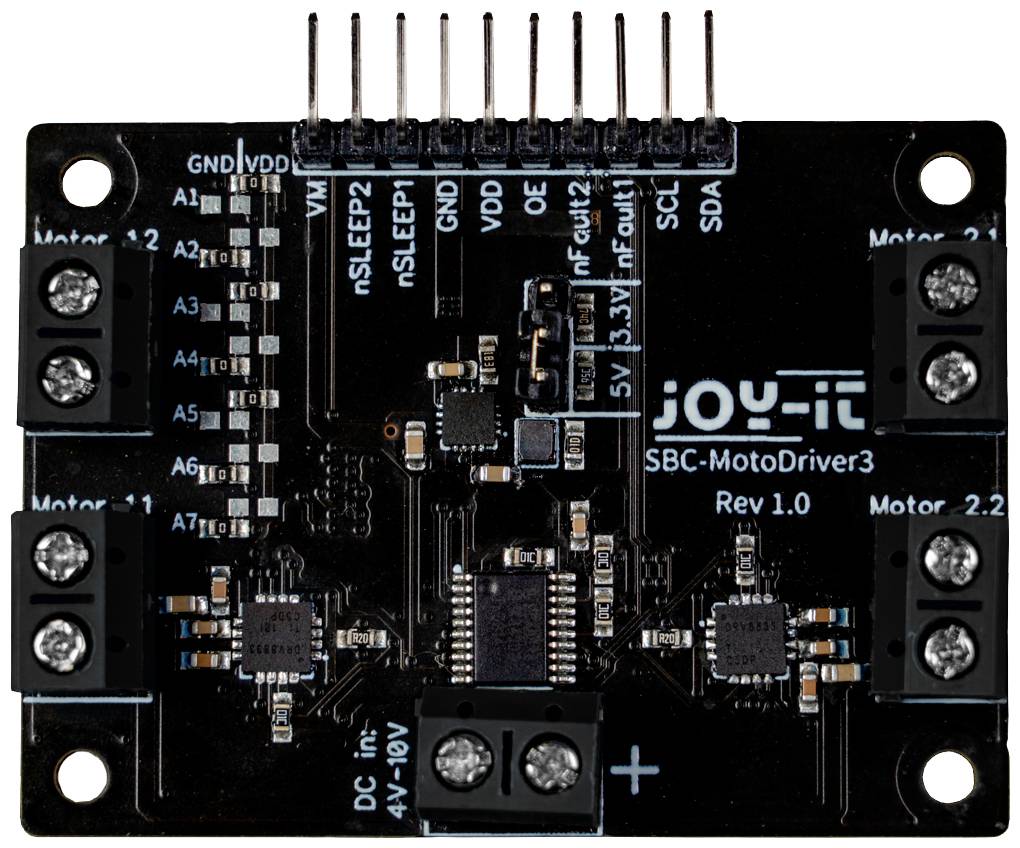

S MotoDriver3 imate opciju upravljanja i napajanja do četiri istosmjerna motora ili dva koračna motora. Povezanim motorima upravlja se preko PCA9634 čipa koji pruža I2C sučelje. MotoDriver3 nudi integriranu pretvorbu napona koja omogućuje podesivi napon od 3,3 V ili 5 V za mikrokontrolere i odabrana računala s jednom pločom. U tu svrhu se na ulaz "DC in" spaja samo izvor napona. Zahvaljujući MotoDriver3, nema potrebe za dodatnim napajanjem za motore ili korištenjem velike količine kabela. Ploča za proširenje omogućuje precizno upravljanje motorima s konstantnim naponom u rasponu od 4V do 10V.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- vozač motora
