Joy-it komplet za sastavljanje robotske ruke "Grab it" Robotarm + Motor control komplet za sastavljanje CR-1774898
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Istaknuti proizvodi i detalji
Joy-it komplet za sastavljanje robotske ruke "Grab it" Robotarm + Motor control komplet za sastavljanje CR-1774898
- Aluminijska robotska ruka koja uključuje 6x servo servera od 20 kg
- Metalni mjenjač
- Precizna pandža izrađena od metala
- Uključujući kontrolu motora i napajanje
- također idealno za školske svrhe
- Uključuje čvrstu futrolu za odlaganje (dimenzije: 550x350x110mm)
- Kompatibilan sa svim Arduinosima i kompatibilnim SBC-om
Tehnički podaci
- Robotska ruka:
- Motori: 6 komada
- Obrtni moment od 21,5 kg / cm pri 7,4V 5V - 7,4 V DC napon 360 ° mehanički kut, 180 ° radno područje upravljanje metalnim zupčanicima putem PWM-a
- Materijalna ruka: aluminij
- Montažna ploča: 28,5 x 16cm
- Dohvat ruke: 30 cm
- Upravljanje motorom:
- 16 kanala, vlastiti generator takta za servo motore (PWM)
- Ulazna snaga 1: cijevni priključak 5,5 / 2,1 mm, 4,8-6 V 5A maks
- Strujni ulaz 2: vijčana stezaljka, 4,8-6 V 6A maks
- Kompatibilni Arduino modeli: Arduino Uno, Mega i mnogi drugi mikrokontroleri s Arduino comp. Prikaz izvoda
- Napajanje: 5V 4A, konektor 5,5 / 2,1 mm
- Vrsta proizvoda
komplet za sastavljanje robotske ruke
- Izvedba
komplet za sastavljanje
- dim.
(D x Š) 30 cm x 16 cm
- Dužina
30 cm
- Širina
16 cm
- Proizvođač-br. dijela
CR-1774898
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1774898 Joy-it komplet za sastavljanje robotske ruke "Grab it" Robotarm + Motor control komplet za sastavljanje CR-1774898
Upute za rad i sigurnost
Upute za rad i sigurnost 1774898 Joy-it komplet za sastavljanje robotske ruke "Grab it" Robotarm + Motor control komplet za sastavljanje CR-1774898
Informacije
Informacije 1774898 Joy-it komplet za sastavljanje robotske ruke "Grab it" Robotarm + Motor control komplet za sastavljanje CR-1774898
Opis
Ovim setom dobivate sve što je potrebno za izgradnju i programiranje funkcionalnog, robusnog robota zajedno s Arduinom.

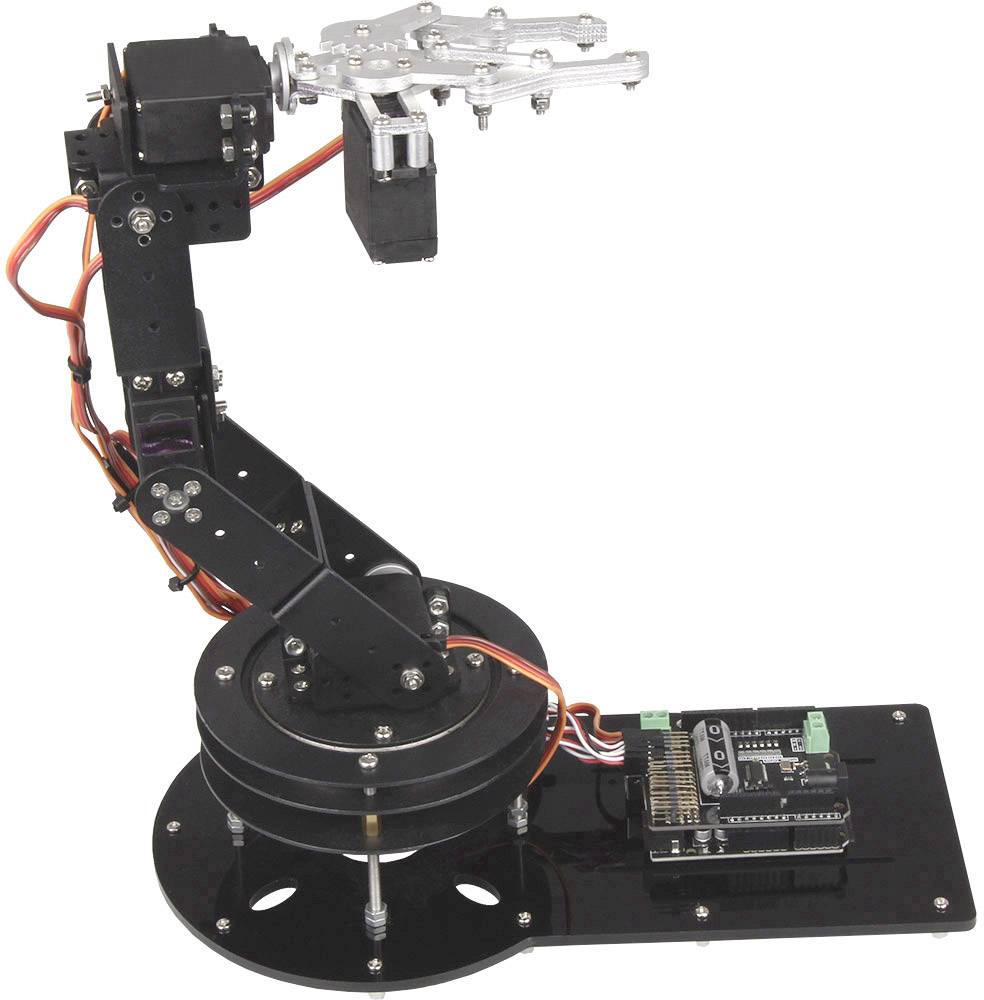

Detaljne informacije o ruci robota:
Robotska ruka "Grab-It" proizvedena je u posebno stabilnom dizajnu. Okvir kraka izrađen je od vrlo robusnog, crno anodiziranog aluminija.
Opseg isporuke uključuje 6 servomotora s PWM upravljanjem koji su dizajnirani za opterećenje do 20 kg / cm. To rezultira vrlo velikim područjem primjene i dovoljnim rezervama snage za vaše projekte.
Precizna pandža prilagođena je radijusu tereta ruke i jednako je jaka.
Ruka je postavljena na isporučeni, pohranjeni gramofon (360 stupnjeva), koji je zauzvrat pričvršćen na osnovnu ploču 28,5 x 16 cm. Na njemu već postoje rupe za sva uobičajena računala s jednom pločom i ploče za programere (Raspberry, BananaPi, Arduino itd.).

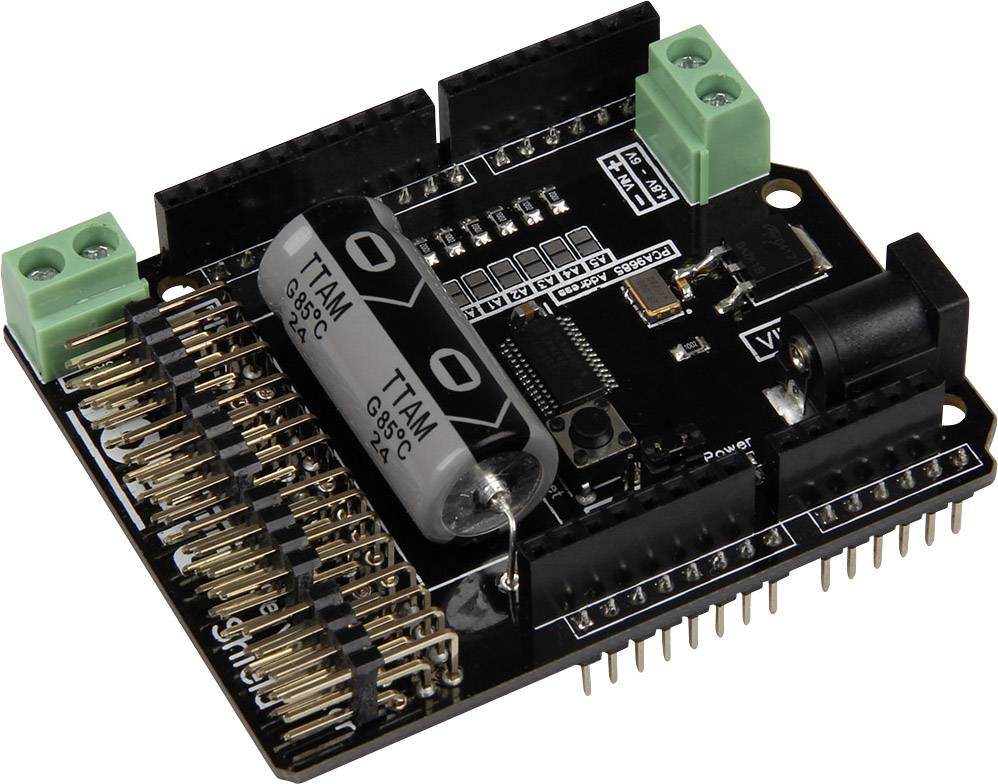

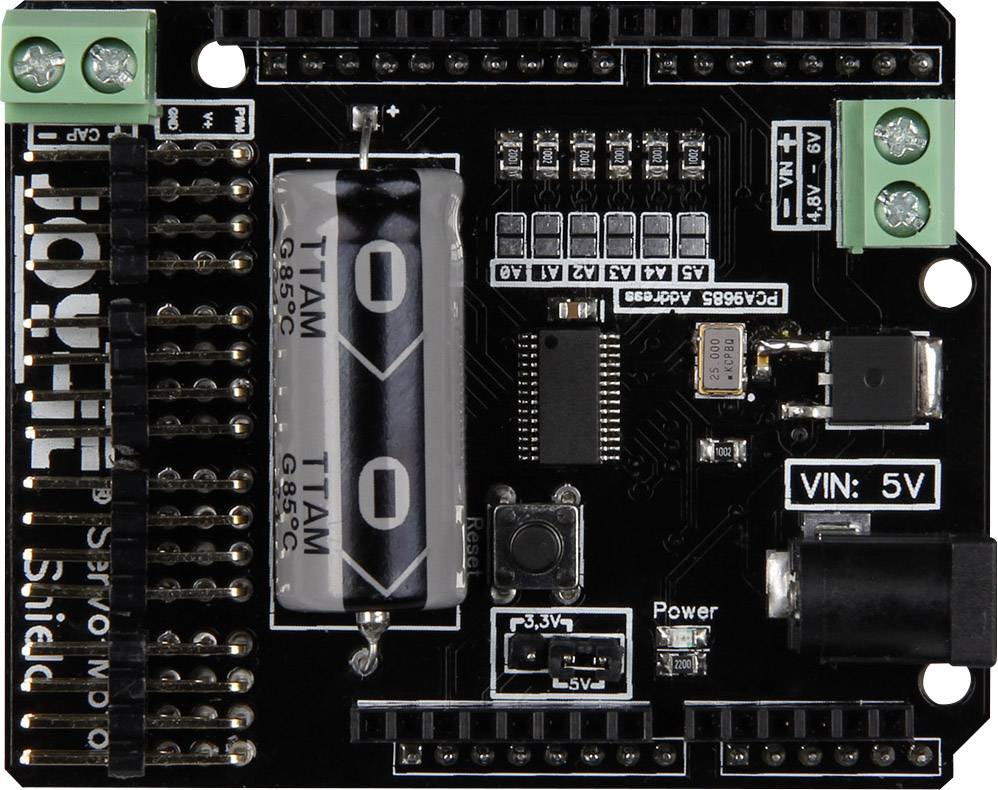

Detaljne informacije o upravljanju motorom:
Motorino ploča je ploča za proširenje za upravljanje i upotrebu do 16 koračnih motora s 5 V upravljanih PWM-om.
Vlastiti generator takta na Motorinu osigurava vrlo precizan PWM signal i stoga precizno pozicioniranje.
Ploča ima 2 ulaza za napon od 4,8 V - 6 V, koji zajedno mogu dovoditi do 11 A, tako da je uvijek zajamčena optimalna opskrba motora i tako se veći projekti mogu opskrbiti dovoljnom snagom.
Opskrba se odvija centralno preko Motorina, koji osigurava zaseban priključak za napon, masu i upravljački vod za svaki motor.
Struju dodatno baferira ugrađeni kondenzator, što smanjuje pad napona u slučaju kratkog dodatnog opterećenja, što bi inače moglo dovesti do trzanja, a imate i mogućnost spajanja drugog kondenzatora.
Upravljanje i programiranje motora mogu se, kao i obično, i dalje prikladno upravljati putem Arduina.
Upute i primjeri koda omogućuju početnicima brzo postizanje rezultata.
Ovaj tekst je strojno preveden.
Detaljne informacije o ruci robota:
Robotska ruka "Grab-It" proizvedena je u posebno stabilnom dizajnu. Okvir kraka izrađen je od vrlo robusnog, crno anodiziranog aluminija.
Opseg isporuke uključuje 6 servomotora s PWM upravljanjem koji su dizajnirani za opterećenje do 20 kg / cm. To rezultira vrlo velikim područjem primjene i dovoljnim rezervama snage za vaše projekte.
Precizna pandža prilagođena je radijusu tereta ruke i jednako je jaka.
Ruka je postavljena na isporučeni, pohranjeni gramofon (360 stupnjeva), koji je zauzvrat pričvršćen na osnovnu ploču 28,5 x 16 cm. Na njemu već postoje rupe za sva uobičajena računala s jednom pločom i ploče za programere (Raspberry, BananaPi, Arduino itd.).
Detaljne informacije o upravljanju motorom:
Motorino ploča je ploča za proširenje za upravljanje i upotrebu do 16 koračnih motora s 5 V upravljanih PWM-om.
Vlastiti generator takta na Motorinu osigurava vrlo precizan PWM signal i stoga precizno pozicioniranje.
Ploča ima 2 ulaza za napon od 4,8 V - 6 V, koji zajedno mogu dovoditi do 11 A, tako da je uvijek zajamčena optimalna opskrba motora i tako se veći projekti mogu opskrbiti dovoljnom snagom.
Opskrba se odvija centralno preko Motorina, koji osigurava zaseban priključak za napon, masu i upravljački vod za svaki motor.
Struju dodatno baferira ugrađeni kondenzator, što smanjuje pad napona u slučaju kratkog dodatnog opterećenja, što bi inače moglo dovesti do trzanja, a imate i mogućnost spajanja drugog kondenzatora.
Upravljanje i programiranje motora mogu se, kao i obično, i dalje prikladno upravljati putem Arduina.
Upute i primjeri koda omogućuju početnicima brzo postizanje rezultata.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Robotska ruka
- Morot kontrola
- Adapter napajanja
- Kofer
- Servos
