Joy-it DSO-LCR500 osciloskop, generator signala, tester komponenti 1 kHz - 100 kHz trokut, puls, pravokutnik, sinusni va
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
137 kom. - zaliha Njemačka
Broj
Ukupno (77,99 € / komad)
77,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- SPECIFIKACIJE OSCILOSKOPA
- Brzina uzorkovanja: 10MS/s
- Analogna propusnost: 0 - 500 kHz
- Ulazni otpor: 1 MΩ
- Spoj: AC / DC
- raspon ispitnog napona
- 1:1: 80 Vpp (- 40 V - 40 V)
- 10:1: 800 Vpp (-400 V-400 V)
- Vertikalna osjetljivost: 10mV/div - 10V/div
- Horizontalni vremenski raspon: 10 μs - 10s
- Načini okidanja Automatski, Normalni, Jednostruki
- Vrste okidača Falling Edge, Rising Edge
- Mjerljive komponente
- hFE veći od 10, hFE manji od 600
- faktor pojačanja (hFE),
- Napon baznog emitera (Ube)
- povratna struja kolektor-emiter
- (Iceo, Ices)
- Prednji pad napona zaštitne diode (Uf)
- Diode
- pad napona prema naprijed manji od 5V,
- prijelazni kapacitet,
- povratna struja
- Zener diode
- 1-2-3: pad napona naprijed,
- obrnuti prednapon prema naprijed
- Testni raspon: 0,01 - 4,5 V
- KAA: prednji napon u
- smjer blokiranja
- Testni raspon: 0,01 - 24V
- tranzistori s efektom polja
- JFET: kapacitivnost vrata (Cg), odvodna struja (Id na Vgs), prednji pad napona zaštitne diode (Uf)
- IGBT: struja odvoda (Id na Vgs), prednji pad napona zaštitne diode (Uf)
- MOSFET: napon uključivanja (Vt), kapacitivnost vrata (Cg), otpor odvod-izvor (Rds), prednji pad napona zaštitne diode (Uf)
- Silikonski ispravljači i tiristorske triode
- napon uključivanja kl. 5 v
- Struja okidača vrata mala 6mA
- napon vrata
- Kondenzatori: kapacitet od 25 pF - 100 mF, faktor disipacije (Vloss)
- Otpornici: 0,01Ω - 50MΩ
- Zavojnice: 10uH - 1000uH
- Vrijednost induktiviteta, DC otpor
- Baterije: vrijednost napona 0,01 - 4,5 V, pozitivni i negativni polaritet
- Ulazni napon: 0 - 16V
- GENERATOR SIGNALA
- Sinusni val: 1 - 100 kHz, 0 - 3,3 V, 50%
- Pravougaoni val: 1 - 100 kHz, 3,3 V, 50%
- Pulsni val: 1 - 100 kHz, 3,3 V, 0 - 100%
- Trokutasti val: 1 - 100 kHz, 0 - 3,3 V, 50%
- Zupčasti val: 1 - 100 kHz, 0 - 3,3 V, 0 - 100%
- Dodatne funkcije:
- Mjerenja DS18B20
- DHT11 mjerenja
- Infracrveno dekodiranje NEC protokol
- Prikaz korisničkog i podatkovnog koda, infracrveni prikaz valnog oblika
- Ispitne funkcije: ispitivanje kontinuiteta, naponi do 40 V
- Izlazni oblik signala
Sinusni val, kvadratni val, pulsni val, trokutasti val, pilasti val
- Vrsta proizvoda
osciloskop
- Područje frekvencije
1 kHz - 100 kHz
- Izlazni oblici signala
trokut
puls
pravokutnik
sinusni val
- Prikaz
LCD
tvornički standard (vlastiti)
- dim.
(Š x V) 85 mm x 103 mm
- Frekvencija (maks.)
100 kHz
- Frekvencija (min.)
1 kHz
- Širina
85 mm
- Visina
103 mm
- Napajanje
akumulatorsko napajanje
USB
- Tip
DSO-LCR500
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2896522 Joy-it DSO-LCR500 osciloskop, generator signala, tester komponenti 1 kHz - 100 kHz trokut, puls, pravokutnik, sinusni va
Upute za rad i sigurnost
Upute za rad i sigurnost 2896522 Joy-it DSO-LCR500 osciloskop, generator signala, tester komponenti 1 kHz - 100 kHz trokut, puls, pravokutnik, sinusni va
Opis

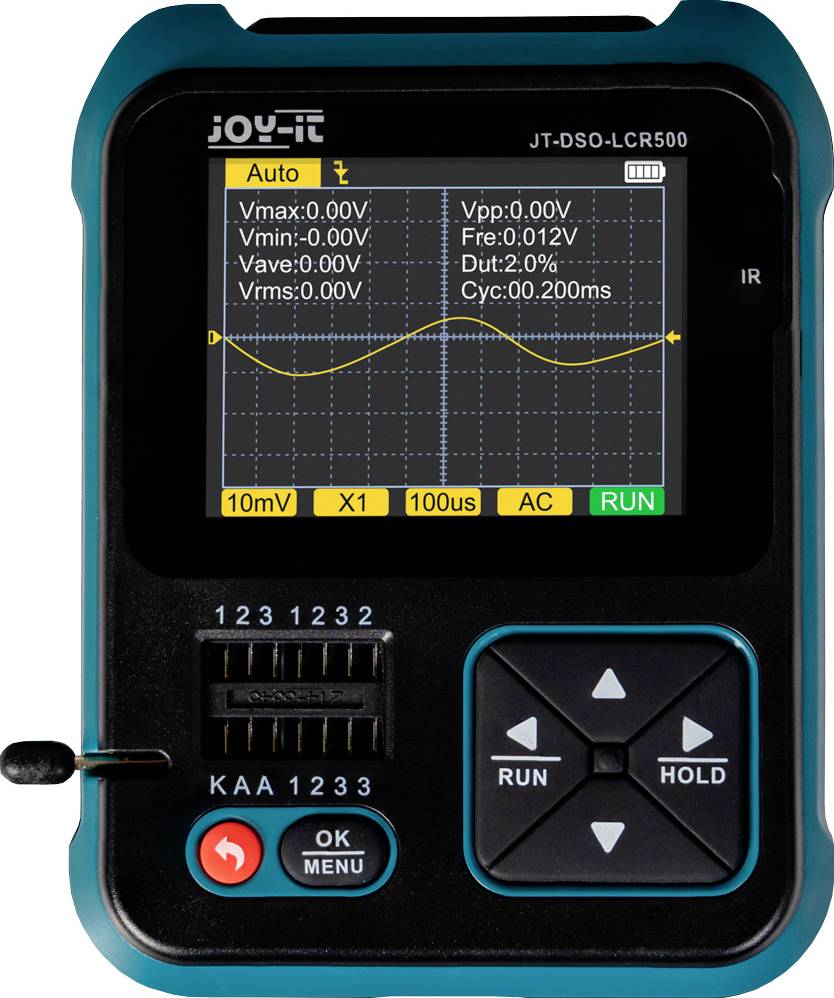

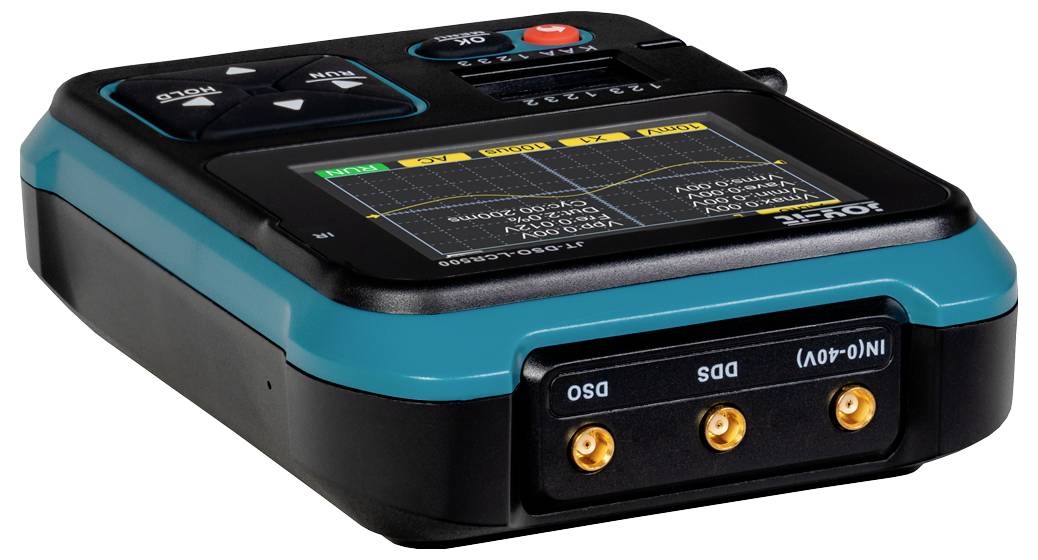

DSO-LCR500 kombinira prednosti digitalnog osciloskopa i višenamjenskog testera komponenti u kompaktnom i visokokvalitetnom kućištu. Ambiciozni izumitelji mogu koristiti digitalni osciloskop za procjenu vremenski ovisnih signala bez potrebe za korištenjem skupe mjerne tehnologije. Multifunkcionalni tester komponenti također omogućuje brzo i automatsko prepoznavanje komponenti. Nadalje, naš DSO-LCR500 ima dodatne, korisne funkcije kao što su generator signala, infracrveni dekoder signala i mjerenje zener dioda, DS18B20 senzora i DHT11 senzora. Uređaj je opremljen baterijom od 1500 mAh, koja se može jednostavno puniti putem USB-C priključka. Integrirano, sklopivo postolje čini rad još lakšim. Opsežan opseg isporuke uključuje, između ostalog, SMD ispitne sonde, ispitne stezaljke, sondu, kabel s krokodilskom kopčom i BNC adapter.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Funkcije
- digitalni osciloskop
- Ispitivač komponenti
- ispitivač protoka
- Generator signala
- Mjerenje zener dioda
- Mjerenje senzora DS18B20
- Mjerenja sa DHT11 senzora
- Infracrveni dekoder

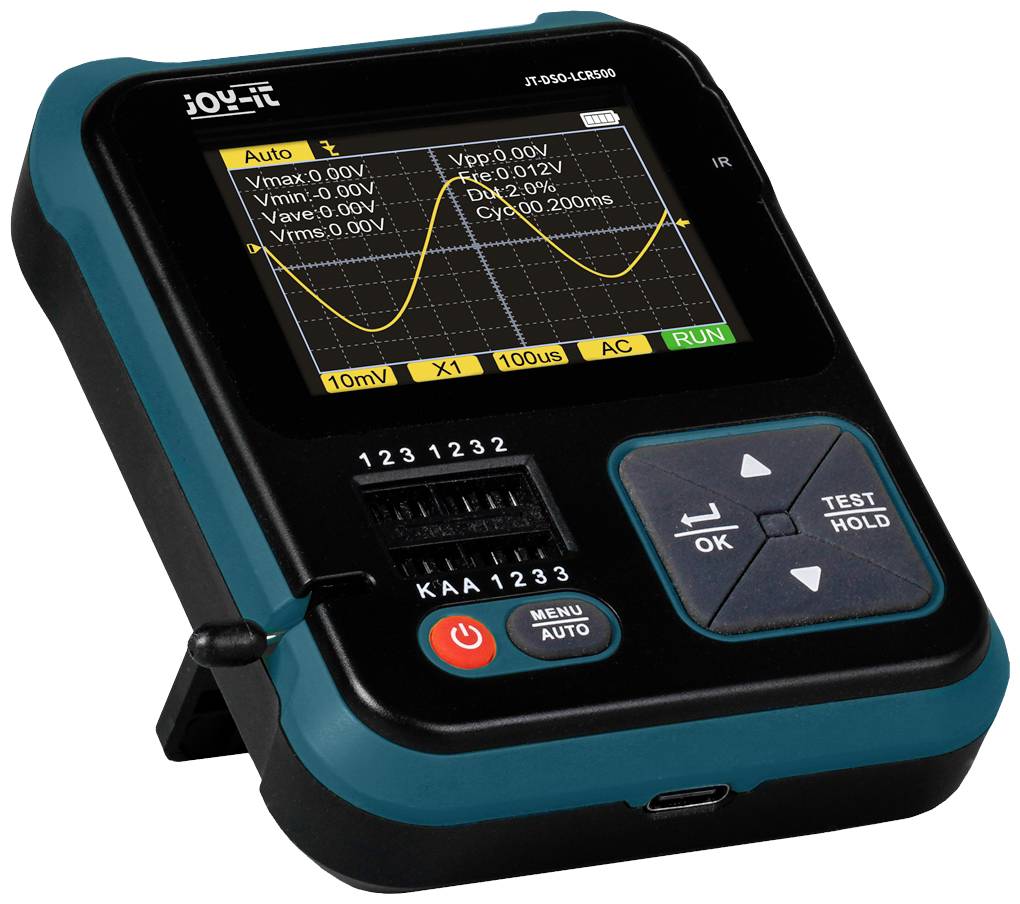

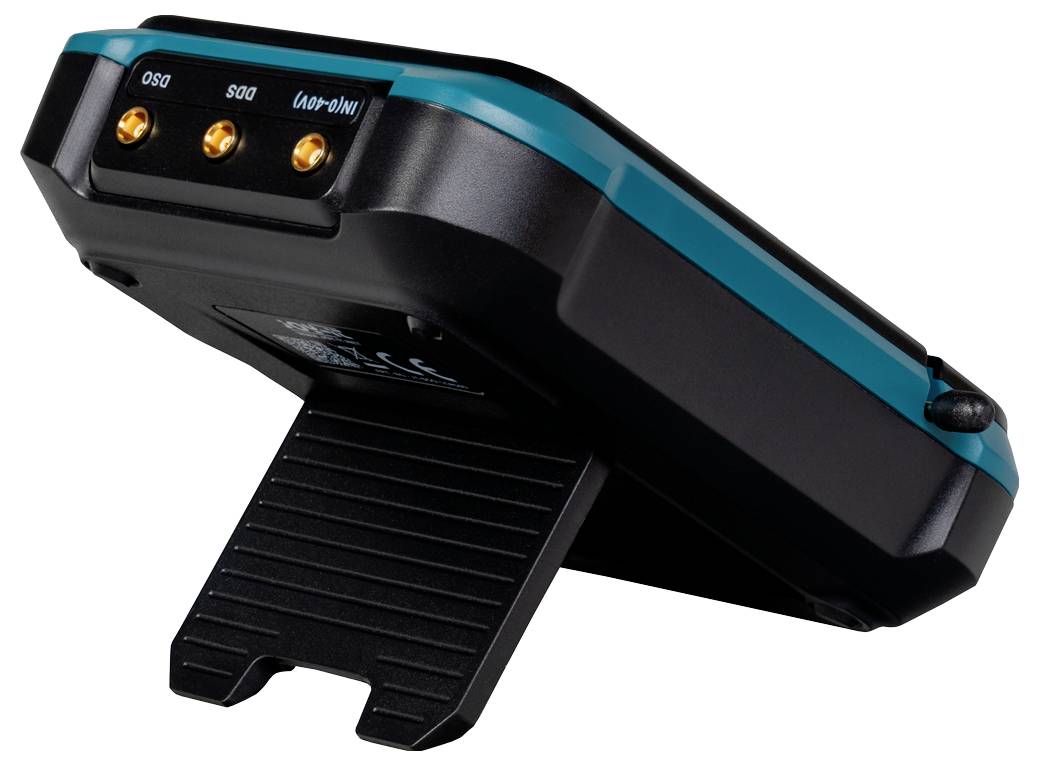

- Funkcija postolja Integrirano postolje koje se može sklopiti za 90°
- Litijska baterija od 1500 mAh, punjiva putem USB-C
- 2,4" TFT zaslon u boji, LED pozadinsko osvjetljenje, 320x240 piksela
- engleski njemački

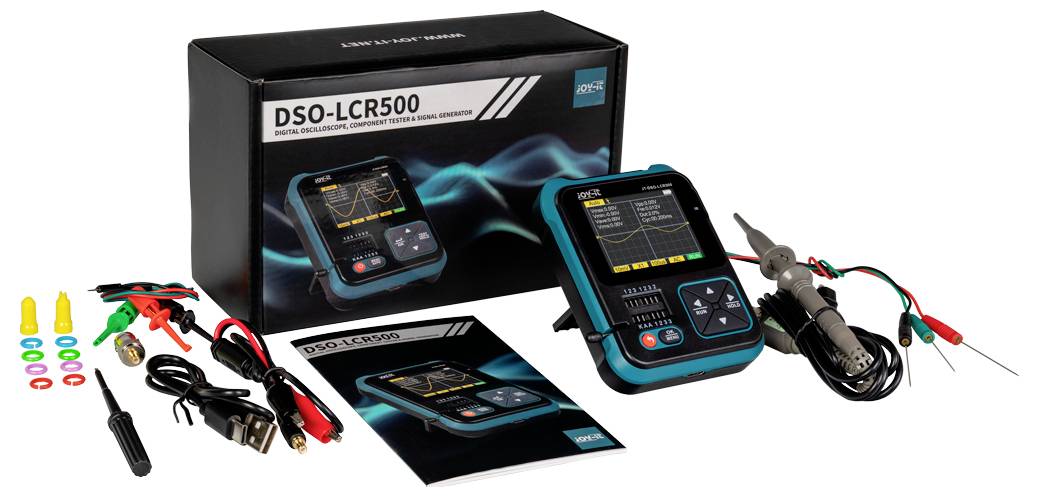

Isporuka uključuje
- mjerač
- Upute.
- USB-C kabel
- 3x ispitna stezaljka
- 3x SMD ispitne sonde
- Mjerna sonda
- aligator spojni kabel
- BNC adapter
