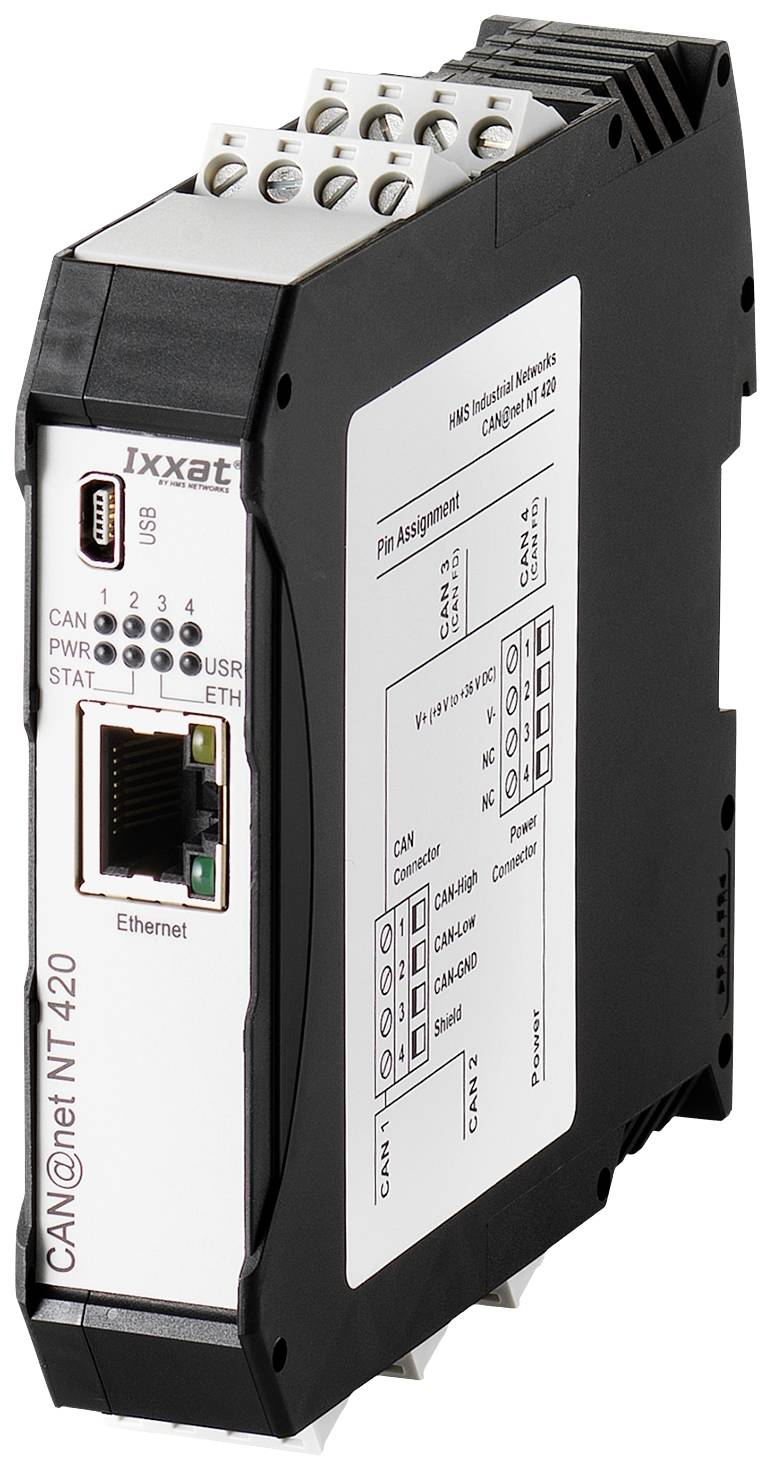

Ixxat 1.01.0332.42000 CAN@net NT 420 CAN pretvornik CAN Bus, Ethernet, USB 24 V/DC 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
2 kom. - zaliha Njemačka
Broj
Ukupno (1.089,00 € / komad)
1.089,00 €
sa PDV-om
Dostupno još samo 2 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

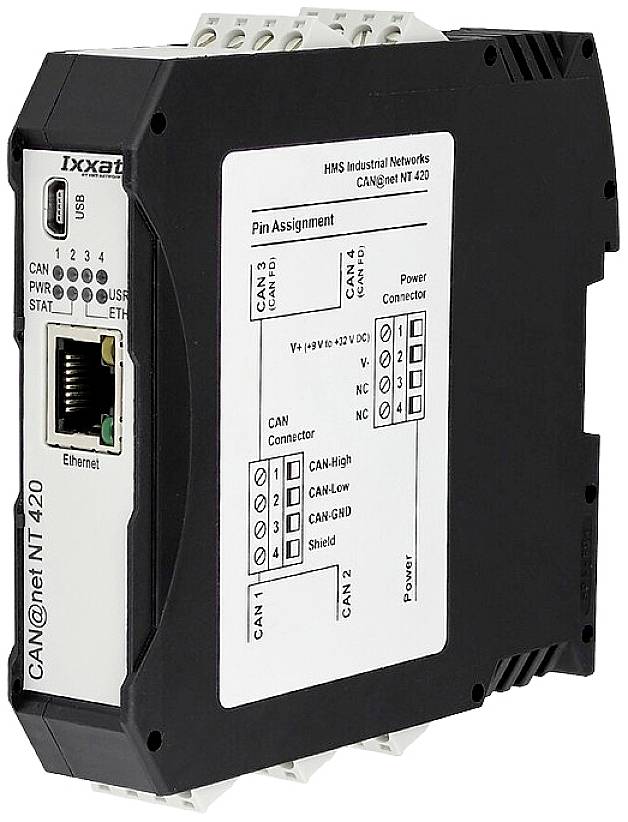

Ixxat 1.01.0332.42000 CAN@net NT 420 CAN pretvornik CAN Bus, Ethernet, USB 24 V/DC 1 St.
- 4 x CAN kanala (dva CAN FD)
- Snažno filtriranje, ID prijevod, mapiranje podataka i funkcionalnost multipleksiranja
- MQTT podrška za jednostavnu vezu s oblakom (izdavači i pretplatnici)
- Izvršavanje unaprijed definiranih radnji s "Pravilima radnji" vođenim događajima
- Programiranje bilo kojeg akcijskog pravila pomoću LUA
- Windows alat za konfiguraciju za jednostavnu konfiguraciju uređaja putem USB-a ili Etherneta
- Podesiva razina sigurnosti za pristup uređaju (konfiguracija ili prijenos firmvera)
- pouzdana upotreba u teškim industrijskim okruženjima
- beneficije
- Jednostavno spajanje CAN i CAN FD sustava i uređaja
- Premošćivanje velikih udaljenosti i jednostavan pristup sustavu putem Etherneta
- Uštede troškova jednostavnijim ožičenjem
- Proširenje proširenja sustava kao i topologija stablo/zvjezdica
- Povećana pouzdanost sustava
- Zaštita galvanskom izolacijom
Tehnički podaci
- Maksimalni broj sabirničkih čvorova: 120
- Terminator CAN sabirnice: Nema
- CAN bit rate: Standardni CAN: 5 do 1000 kbit/s
- CAN FD brzine prijenosa: brzina arbitraže do 1000 kbit/s, brzina prijenosa podataka do 8000 kbit/s. Brzine podataka provjerene su testovima. Moguće su korisnički definirane brzine prijenosa.
- Oprez: Maksimalna brzina prijenosa podataka može se premašiti ovisno o specifičnim uvjetima rada (duljina kabela, postavljene postavke, udaljene stanice,...), ali se također ne može postići.
- Napajanje: 9V do 36V DC
- Potrošnja energije: obično 110 mA (pri ulaznom naponu od 24 V) ili 230 mA (pri ulaznom naponu od 12 V)
- Raspon temperature: radna temperatura -40 °C do +85 °C; Temperatura skladištenja -40 °C do +85 °C
- Galvanska izolacija: 1 kV za 1 sek.
- Certifikacija: CE, FCC, UL
- Kućište: Poliamidno kućište za montažu na DIN šinu
- Sigurnosni razred: IP20
- Dimenzije: cca 114,5 x 99 x 22,5 mm
- Vrsta proizvoda
CAN pretvornik
- Sučelja (Advantech)
CAN Bus
Ethernet
USB
- Tip
CAN@net NT 420
- Radni napon
24 V/DC
- Maks. radna temperatura
+ 85 °C
- Min. radna temperatura
- 40 °C
- Pogonska tempratura
- 40 do + 85 °C
- dim.
(Š x V) 115 mm x 99 mm
- Maks. potrošnja struje
230 mA
- Visina
99 mm
- Širina
115 mm
- Proizvođač-br. dijela
1.01.0332.42000
- Potrošnja struje
110 mA
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2527030 Ixxat 1.01.0332.42000 CAN@net NT 420 CAN pretvornik CAN Bus, Ethernet, USB 24 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2527030 Ixxat 1.01.0332.42000 CAN@net NT 420 CAN pretvornik CAN Bus, Ethernet, USB 24 V/DC 1 St.
Opis
CAN@net NT se nudi u tri verzije, kao CAN@net NT 100 s klasičnim CAN kanalom i D-Sub 9 konektorom, kao CAN@net NT 200 s dva klasična CAN kanala i kao CAN@net NT 420 s četiri CAN-a kanala, od kojih se dva mogu prebacivati između CAN i CAN-FD. Svi uređaji imaju tri načina rada i mogu se koristiti i kao PC sučelje i kao most i gateway.
NAČINI RADA
CAN/CAN FD Ethernet pristupnik
U načinu rada pristupnika, CAN@net NT se može pristupiti iz različitih operacijskih sustava (npr. Windows, Linux, VxWorks ili QNX) i iz ugrađenih sustava. To se radi pomoću standardne TCP/IP utičnice i jednostavnog ASCII protokola. Kao CAN-Ethernet pristupnik, CAN@net NT tako omogućuje jednostavan i fleksibilan pristup CAN sustavima putem LAN-a ili interneta.
PC sučelje

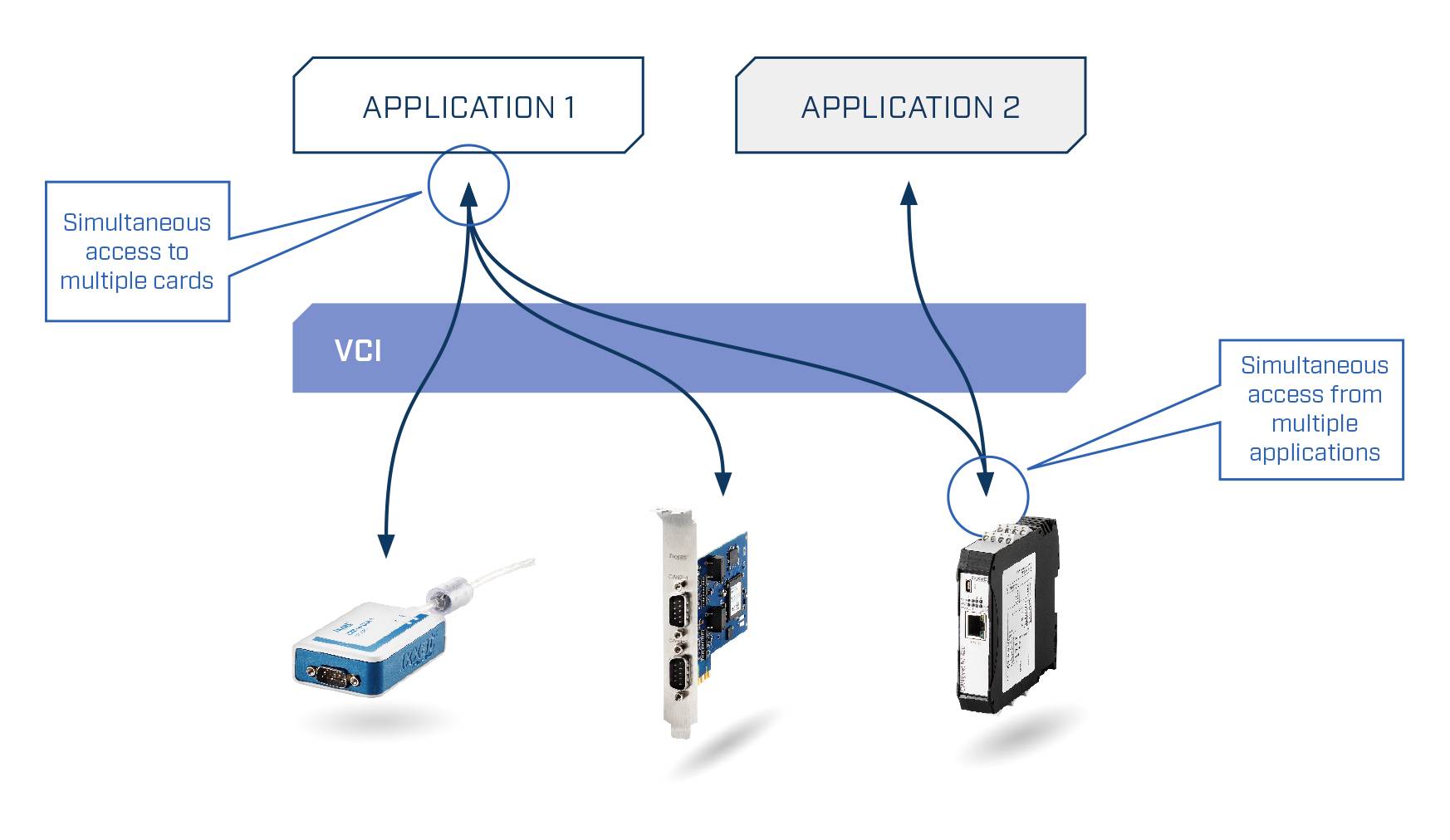

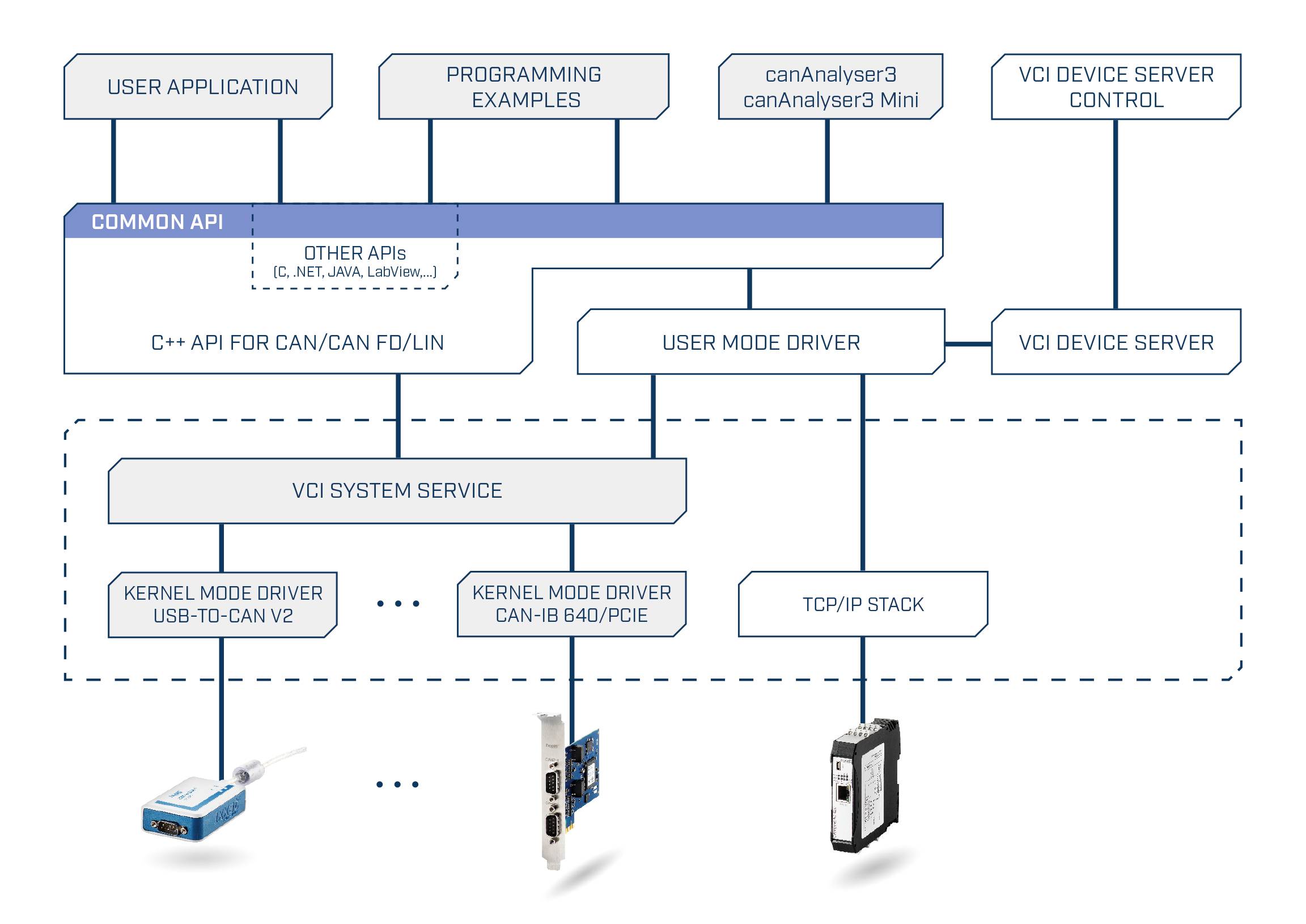

S uključenim VCI drajverom za Windows, CAN@net NT se može koristiti kao i sve Ixxat CAN PC kartice sučelja. To znači da se svi Ixxat alati bazirani na VCI-u, kao što je canAnalyser, mogu koristiti s CAN@net NT, ali i korisničkim specifičnim aplikacijama koje se kreiraju na temelju VCI drajvera. VCI CAN drajver nudi mogućnost komunikacije s do 128 CAN@net NT istovremeno.
Ovaj tekst je strojno preveden.
NAČINI RADA
CAN/CAN FD Ethernet pristupnik
U načinu rada pristupnika, CAN@net NT se može pristupiti iz različitih operacijskih sustava (npr. Windows, Linux, VxWorks ili QNX) i iz ugrađenih sustava. To se radi pomoću standardne TCP/IP utičnice i jednostavnog ASCII protokola. Kao CAN-Ethernet pristupnik, CAN@net NT tako omogućuje jednostavan i fleksibilan pristup CAN sustavima putem LAN-a ili interneta.
PC sučelje
S uključenim VCI drajverom za Windows, CAN@net NT se može koristiti kao i sve Ixxat CAN PC kartice sučelja. To znači da se svi Ixxat alati bazirani na VCI-u, kao što je canAnalyser, mogu koristiti s CAN@net NT, ali i korisničkim specifičnim aplikacijama koje se kreiraju na temelju VCI drajvera. VCI CAN drajver nudi mogućnost komunikacije s do 128 CAN@net NT istovremeno.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- CD s CAN Gateway Configuratorom
- CAN upravljački program VCI za Windows
- Mini USB kabel
