Ixxat 1.01.0332.20000 CAN@Net NT 200 CAN pretvornik Ethernet, RJ-45, USB 24 V/DC 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
3 kom. - zaliha Njemačka
Broj
Ukupno (725,00 € / komad)
725,00 €
sa PDV-om
Dostupno još samo 3 kom. - zaliha Njemačka

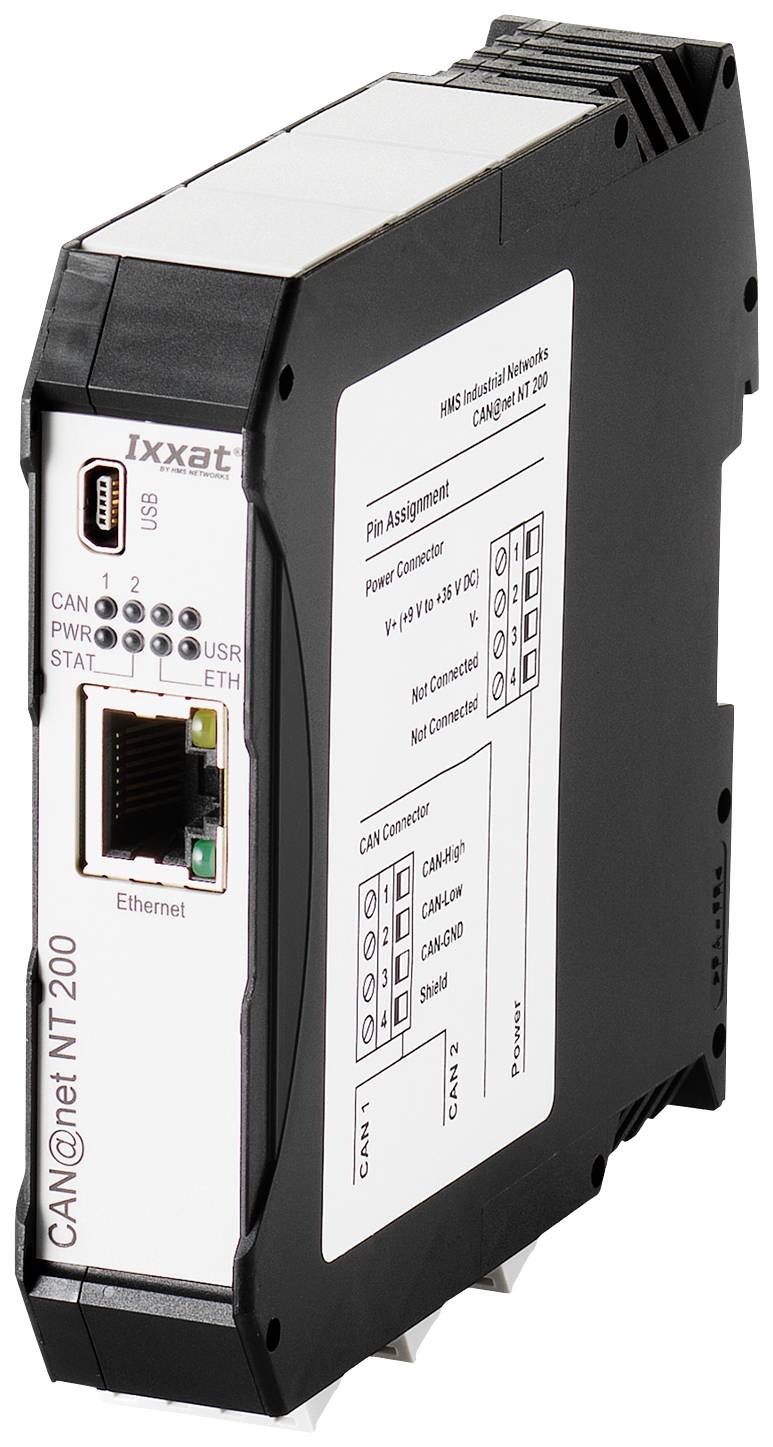

Ixxat 1.01.0332.20000 CAN@Net NT 200 CAN pretvornik Ethernet, RJ-45, USB 24 V/DC 1 St.
Istaknuti proizvodi i detalji
- 2 x MOŽE
- Načini rada: CAN-Ethernet-CAN Bridge, CAN-Ethernet Gateway, CAN PC-sučelje (2 kanala putem Etherneta)
- Moćan filtar, prijevod ID-a, mapiranje podataka i multipleks funkcionalnost
- MQTT podrška za jednostavnu vezu u oblaku (izdavač i pretplatnik)
- Izvršenje predefiniranih radnji s "Akcijskim pravilima" vođenim događajima
- Programiranje bilo kojih pravila djelovanja pomoću LUA
- Alat za konfiguraciju sustava Windows za jednostavnu konfiguraciju uređaja putem USB-a ili Etherneta
- Podesiva razina sigurnosti za pristup uređaju (konfiguracija ili prijenos firmvera)
- Pouzdana uporaba u surovim industrijskim okruženjima
- Povećanje širenja sustava i korištenje topologija drvo / zvijezda
- Veća pouzdanost sustava
- Zaštita segmenata galvanskom izolacijom
Tehnički podaci
- CAN primopredajnik Texas Instruments SN65HVD251P
- Maksimalni broj sabirnica: 120
- CAN bus terminator None
- CAN brzine prijenosa Standard CAN: 5 do 1000 kBaud
- Galvanska izolacija 1 kV u trajanju od 1 sek.
- Certifikacija CE, FCC
- Kućište od poliamida kućišta za ugradnju na DIN šinu
- Zaštitna klasa IP20
- Dimenzije cca 114,5 x 99 x 22,5 mm
- Težina oko 150 g.
- Vrsta proizvoda
CAN pretvornik
- Sučelja (Advantech)
Ethernet
RJ-45
USB
- Tip
CAN@Net NT 200
- Radni napon
24 V/DC
- Maks. radna temperatura
+ 85 °C
- Min. radna temperatura
- 40 °C
- Pogonska tempratura
- 40 do + 85 °C
- Proizvođač-br. dijela
1.01.0332.20000
- Potrošnja struje
110 mA
- UKCA
da
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1616322 Ixxat 1.01.0332.20000 CAN@Net NT 200 CAN pretvornik Ethernet, RJ-45, USB 24 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 1616322 Ixxat 1.01.0332.20000 CAN@Net NT 200 CAN pretvornik Ethernet, RJ-45, USB 24 V/DC 1 St.
Izjava o sukladnosti
Izjava o sukladnosti 1616322 Ixxat 1.01.0332.20000 CAN@Net NT 200 CAN pretvornik Ethernet, RJ-45, USB 24 V/DC 1 St.
Opis
CAN @ net NT nudi se kao CAN @ net NT 200 s dva klasična CAN kanala, uređaji imaju tri načina rada i mogu se koristiti i kao sučelje računala, i kao most i pristupnik.
Funkcionalni princip CAN / CAN FD Ethernet pristupnika U načinu rada pristupnika, CAN @ net NT može se pristupiti iz različitih operativnih sustava (npr. Windows, Linux, VxWorks ili QNX) i iz ugrađenih sustava. To se radi pomoću standardne TCP / IP utičnice i jednostavnog ASCII protokola. Kao CAN Ethernet pristupnik, CAN @ net NT tako pruža jednostavan i fleksibilan pristup CAN sustavima putem LAN-a ili Interneta.

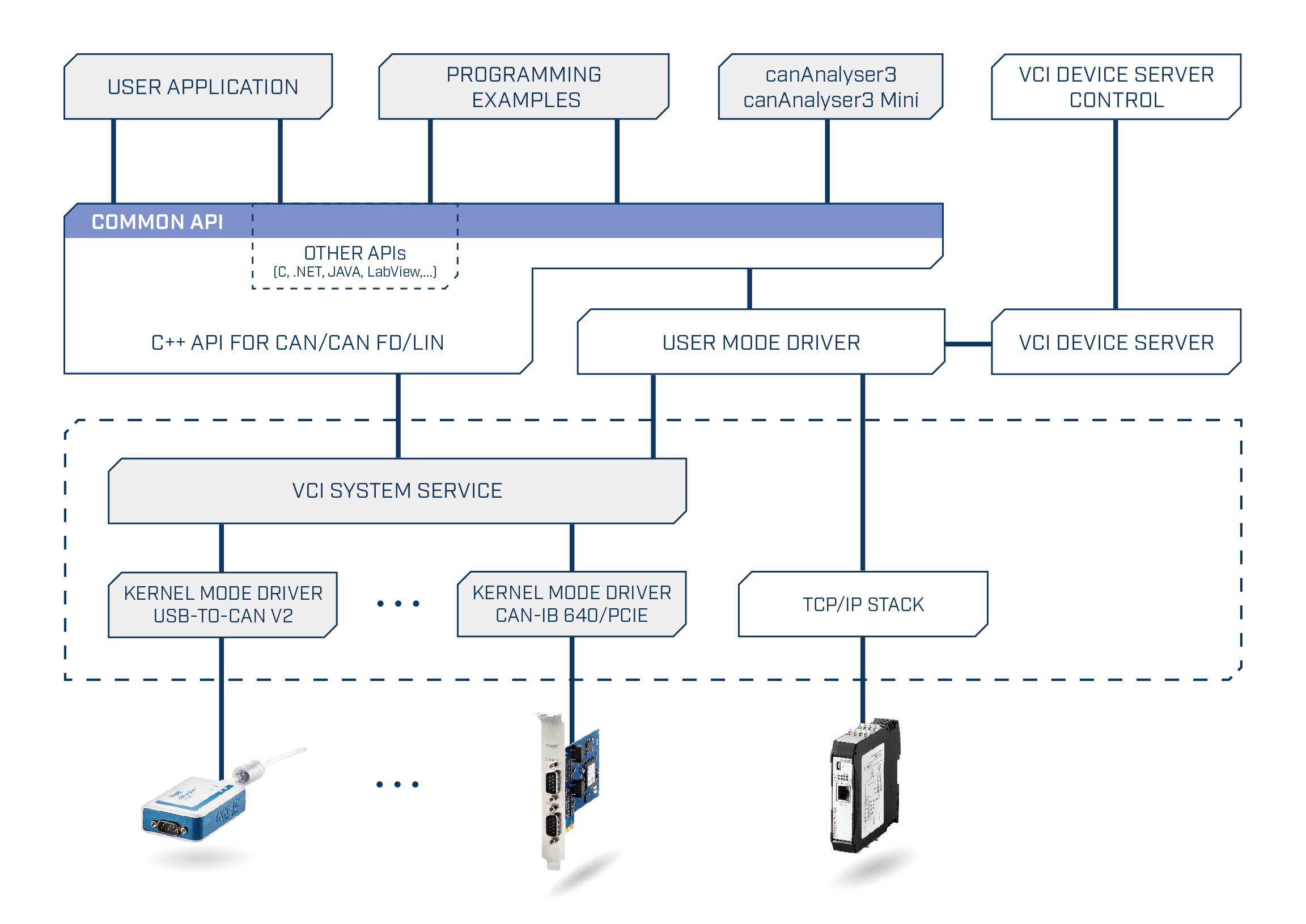

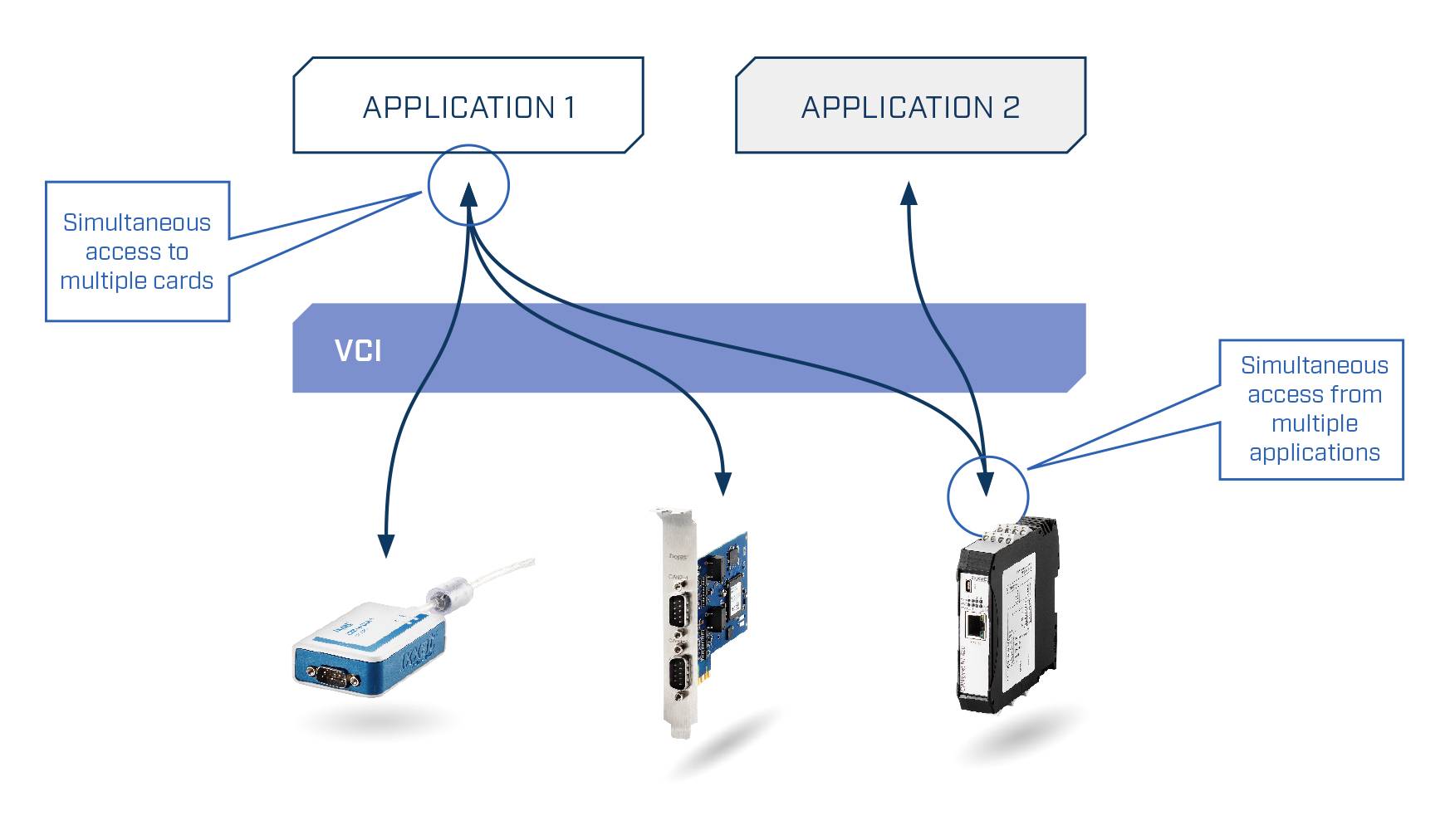

PC sučelje S VCI upravljačkim programom za Windows koji je uključen u opseg isporuke, CAN @ net NT može se upravljati kao i svim IXXAT CAN PC sučelnim karticama. To znači da se svi IXXAT alati temeljeni na VCI, poput canAnalyser, mogu koristiti s CAN @ net NT, ali i aplikacije specifične za kupca koje se kreiraju na temelju VCI pokretačkog programa. Vozač VCI CAN nudi mogućnost komunikacije s do 128 CAN @ net NT u isto vrijeme.
CAN-Ethernet-CAN-Bridge Pomoću dva CAN @ net NT 200, može se implementirati CAN-Ethernet-CAN-Bridge, koji povezuje do 2 neovisna CAN kanala po uređaju. Most omogućuje razmjenu CAN poruka između CAN sustava putem TCP / IP-a na velike udaljenosti - koristeći postojeće Ethernet infrastrukture. Segmentacija CAN sustava također povećava pouzdanost i sigurnost otkaza cjelokupnog sustava.
Uz pomoć tablica mapiranja, razmjena poruka između svih kanala može se izuzetno fleksibilno konfigurirati. Pravila filtra i implementacije mogu se primijeniti na CAN poruke. To može smanjiti opterećenje sabirnice u pojedinačnim mrežama, jer se prenose samo poruke koje su od interesa za drugu mrežu. Konfiguracija i ažuriranje firmvera.
Konfiguracija novog CAN @ net NT i prijenos firmvera izvršavaju se pomoću intuitivnog alata za konfiguraciju sustava Windows - putem USB-a ili Etherneta. Pomoću alata konfiguracija pravila filtra, mapiranja, multipleksera ili prijevoda može se izvršiti vrlo jednostavno, bez ikakvog znanja o programiranju.
Značajke: - Jednostavno spajanje CAN sustava i uređaja - Premošćavanje velike udaljenosti i jednostavan pristup sustavu putem Etherneta - Ušteda troškova jednostavnijim ožičenjem - Dva neovisna CAN kanala - Moćni filtri, prijevod ID-a, mapiranje podataka i multipleksiranje Funkcionalnost - Alat za konfiguraciju sustava Windows za jednostavnu konfiguraciju uređaja putem USB-a ili Etherneta - Pouzdana uporaba u surovim okruženjima.
Ovaj tekst je strojno preveden.
Funkcionalni princip CAN / CAN FD Ethernet pristupnika U načinu rada pristupnika, CAN @ net NT može se pristupiti iz različitih operativnih sustava (npr. Windows, Linux, VxWorks ili QNX) i iz ugrađenih sustava. To se radi pomoću standardne TCP / IP utičnice i jednostavnog ASCII protokola. Kao CAN Ethernet pristupnik, CAN @ net NT tako pruža jednostavan i fleksibilan pristup CAN sustavima putem LAN-a ili Interneta.
PC sučelje S VCI upravljačkim programom za Windows koji je uključen u opseg isporuke, CAN @ net NT može se upravljati kao i svim IXXAT CAN PC sučelnim karticama. To znači da se svi IXXAT alati temeljeni na VCI, poput canAnalyser, mogu koristiti s CAN @ net NT, ali i aplikacije specifične za kupca koje se kreiraju na temelju VCI pokretačkog programa. Vozač VCI CAN nudi mogućnost komunikacije s do 128 CAN @ net NT u isto vrijeme.
CAN-Ethernet-CAN-Bridge Pomoću dva CAN @ net NT 200, može se implementirati CAN-Ethernet-CAN-Bridge, koji povezuje do 2 neovisna CAN kanala po uređaju. Most omogućuje razmjenu CAN poruka između CAN sustava putem TCP / IP-a na velike udaljenosti - koristeći postojeće Ethernet infrastrukture. Segmentacija CAN sustava također povećava pouzdanost i sigurnost otkaza cjelokupnog sustava.
Uz pomoć tablica mapiranja, razmjena poruka između svih kanala može se izuzetno fleksibilno konfigurirati. Pravila filtra i implementacije mogu se primijeniti na CAN poruke. To može smanjiti opterećenje sabirnice u pojedinačnim mrežama, jer se prenose samo poruke koje su od interesa za drugu mrežu. Konfiguracija i ažuriranje firmvera.
Konfiguracija novog CAN @ net NT i prijenos firmvera izvršavaju se pomoću intuitivnog alata za konfiguraciju sustava Windows - putem USB-a ili Etherneta. Pomoću alata konfiguracija pravila filtra, mapiranja, multipleksera ili prijevoda može se izvršiti vrlo jednostavno, bez ikakvog znanja o programiranju.
Značajke: - Jednostavno spajanje CAN sustava i uređaja - Premošćavanje velike udaljenosti i jednostavan pristup sustavu putem Etherneta - Ušteda troškova jednostavnijim ožičenjem - Dva neovisna CAN kanala - Moćni filtri, prijevod ID-a, mapiranje podataka i multipleksiranje Funkcionalnost - Alat za konfiguraciju sustava Windows za jednostavnu konfiguraciju uređaja putem USB-a ili Etherneta - Pouzdana uporaba u surovim okruženjima.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- CAN @ neto NT 200
- Priručnik
- CD s alatom za konfiguraciju gateway-a CAN
- CAN driver VCI za Windows
- Mini USB kabel
