Ixxat 1.01.0331.20000 CANbridge NT 200 Canbridge CAN Bus 24 V/DC 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
5 kom. - zaliha Njemačka
Broj
Ukupno (605,00 € / komad)
605,00 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka

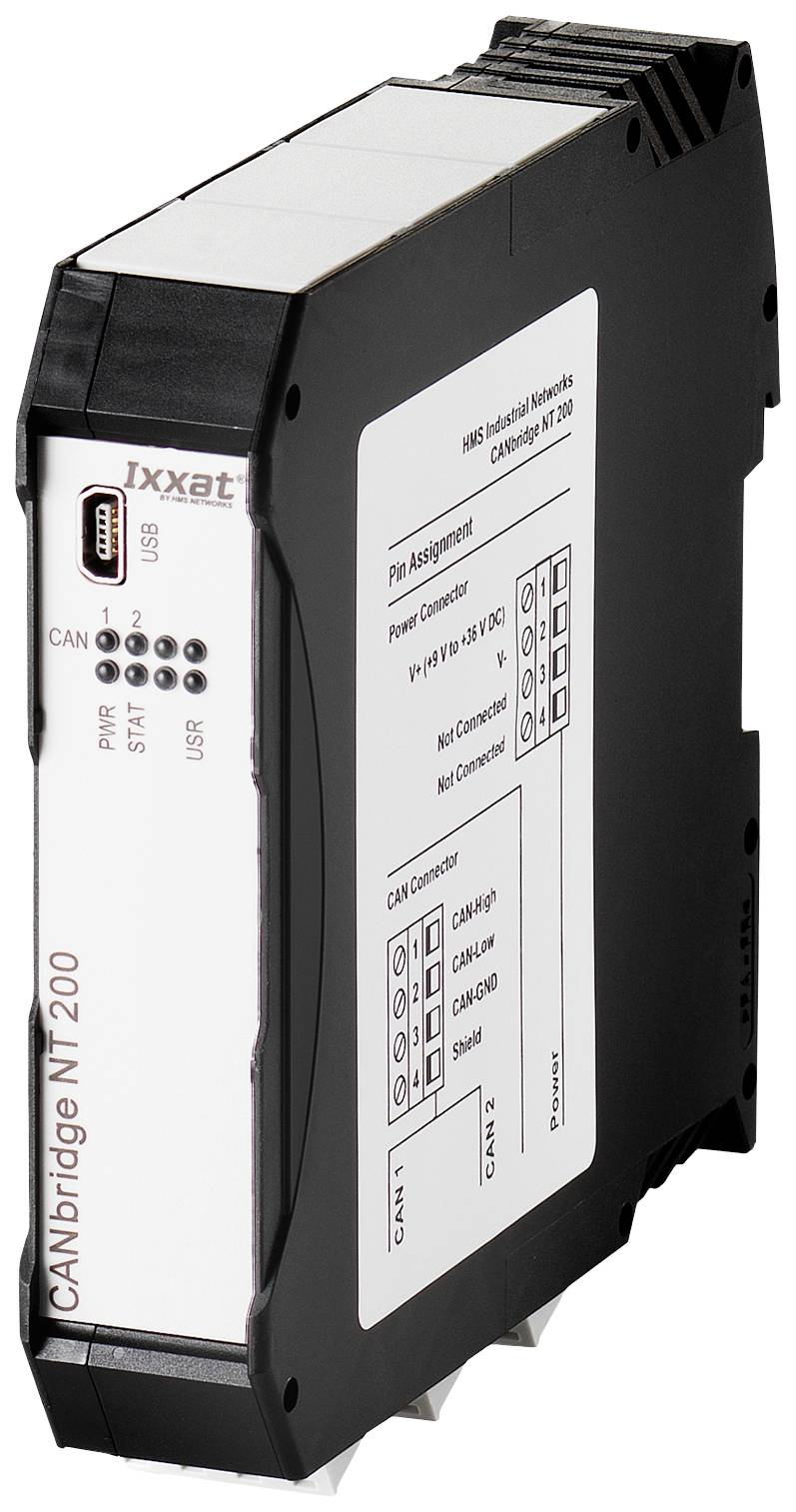

Ixxat 1.01.0331.20000 CANbridge NT 200 Canbridge CAN Bus 24 V/DC 1 St.
Istaknuti proizvodi i detalji
- Jednostavno spajanje CAN i CAN FD sustava i uređaja. Ušteda troškova jednostavnim ožičenjem. Povećanje širenja sustava i upotreba topologija drvo / zvijezda. Veća pouzdanost sustava. Zaštita segmenata galvanskom izolacijom
Tehnički podaci
- Standardni CAN: 5 do 1000 kBaud
- CAN bus dovršetak: nijedan
- CAN primopredajnik: Texas Instruments SN65HVD251PTexas Instruments SN65HVD251P
- Maksimalan broj sudionika: 120
- Galvanska izolacija: 1 kV u trajanju od 1 sek.
- Razred zaštite: IP20
- Dimenzije: 114,5 x 99 x 22,5 mm
- Težina oko 150 g
- Certifikacija CE, FCC.
- Vrsta proizvoda
Canbridge
- Sučelja (Advantech)
CAN Bus
- Tip
CANbridge NT 200
- Radni napon
24 V/DC
- Maks. radna temperatura
+ 85 °C
- Min. radna temperatura
- 40 °C
- Pogonska tempratura
- 40 do + 85 °C
- dim.
(Š x V) 115 mm x 99 mm
- Visina
99 mm
- Širina
115 mm
- Proizvođač-br. dijela
1.01.0331.20000
- Potrošnja struje
110 mA
- Sučelje
USB
- UKCA
da
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1616323 Ixxat 1.01.0331.20000 CANbridge NT 200 Canbridge CAN Bus 24 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 1616323 Ixxat 1.01.0331.20000 CANbridge NT 200 Canbridge CAN Bus 24 V/DC 1 St.
Opis
Ovaj uređaj omogućuje jednostavno spajanje mreža, čak i one s različitim bitovima ili formatima okvira (11/29-bitni identifikator). Mostovi / usmjerivači imaju snažan mikrokontroler koji može vršiti filtriranje poruka, prijevod ID-a i multipleksiranje podataka čak i s rafalima i velikim brzinama podataka bez gubitka poruke.
Značajke
Do dva CAN kanala u jednom uređaju
Moćan filtar, prijevod ID-a, mapiranje podataka i multipleksiranje
Jednostavna konfiguracija s Windows alatom
Prednosti / pogodnosti
Jednostavno spajanje CAN sustava i uređaja
Ušteda troškova jednostavnim ožičenjem
Povećanje veličine sustava i upotreba topologija drveća / zvijezda
Veća pouzdanost sustava
Zaštita segmenata galvanskom izolacijom
Princip rada
Za razliku od repetitora CAN, koji samo prevodi električne signale, most / usmjerivač u potpunosti prima poruke, a zatim ih šalje u drugu mrežu, vodeći računa o pravilima filtriranja, pretvorbe, mapiranja i multipleksiranja (pohranjivanje-naprijed) princip). Uz pomoć preslikavanja tablica moguća je razmjena poruka između sve četiri mreže.
Pomoću pravila filtriranja i pretvorbe CAN poruke se mogu filtrirati ili modificirati. Ovo može smanjiti opterećenje sabirnice u pojedinim mrežama jer se prenose samo poruke od interesa za drugu mrežu. Množenje podataka omogućuje preslikavanje npr. CAN podataka u nekoliko standardnih CAN poruka.
konfiguracija
Konfiguracija CANbridge NT može se povoljno obaviti putem USB-a putem isporučenog alata za konfiguriranje sa sustavom Windows. Pomoću alata konfiguracija pravila filtriranja, mapiranja, multipleksera ili prijevoda može se izvesti vrlo lako, bez ikakvog znanja o programiranju.
Ovaj tekst je strojno preveden.
Značajke
Do dva CAN kanala u jednom uređaju
Moćan filtar, prijevod ID-a, mapiranje podataka i multipleksiranje
Jednostavna konfiguracija s Windows alatom
Prednosti / pogodnosti
Jednostavno spajanje CAN sustava i uređaja
Ušteda troškova jednostavnim ožičenjem
Povećanje veličine sustava i upotreba topologija drveća / zvijezda
Veća pouzdanost sustava
Zaštita segmenata galvanskom izolacijom
Princip rada
Za razliku od repetitora CAN, koji samo prevodi električne signale, most / usmjerivač u potpunosti prima poruke, a zatim ih šalje u drugu mrežu, vodeći računa o pravilima filtriranja, pretvorbe, mapiranja i multipleksiranja (pohranjivanje-naprijed) princip). Uz pomoć preslikavanja tablica moguća je razmjena poruka između sve četiri mreže.
Pomoću pravila filtriranja i pretvorbe CAN poruke se mogu filtrirati ili modificirati. Ovo može smanjiti opterećenje sabirnice u pojedinim mrežama jer se prenose samo poruke od interesa za drugu mrežu. Množenje podataka omogućuje preslikavanje npr. CAN podataka u nekoliko standardnih CAN poruka.
konfiguracija
Konfiguracija CANbridge NT može se povoljno obaviti putem USB-a putem isporučenog alata za konfiguriranje sa sustavom Windows. Pomoću alata konfiguracija pravila filtriranja, mapiranja, multipleksera ili prijevoda može se izvesti vrlo lako, bez ikakvog znanja o programiranju.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- CANbridge NT 200
- CD s CAN-Gateway konfiguratorom
- Priručnik
- Mini USB kabel
