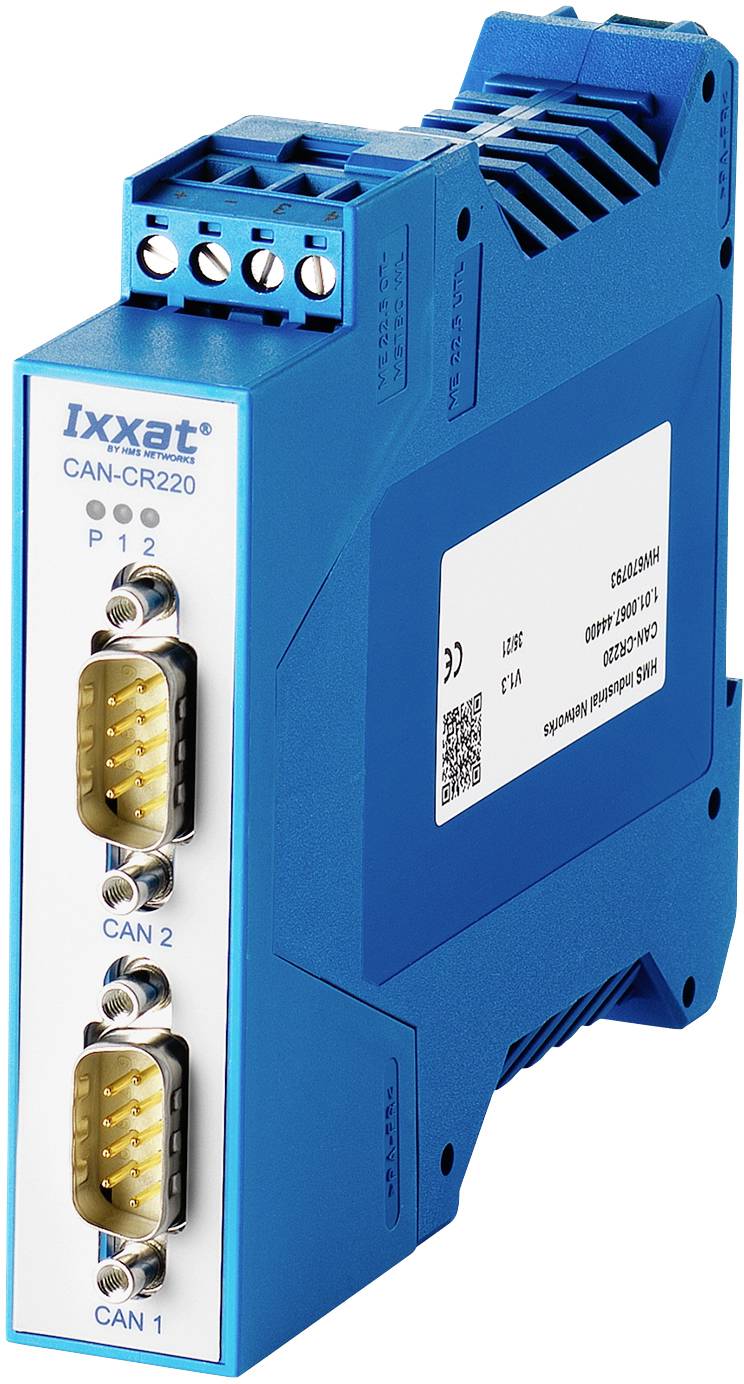

Ixxat 1.01.0067.44400 CAN-CR220 CAN repetitor CAN Bus, D-SUB9 24 V/DC 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (625,00 € / komad)
625,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Ixxat 1.01.0067.44400 CAN-CR220 CAN repetitor CAN Bus, D-SUB9 24 V/DC 1 St.
- Zaštita segmenata do 4 kV
- DIN / EN 50178 (DIN VDE 0160: 1988-05 i DIN VDE 0160 / A1: 1989-04)
- Uštede troškova jednostavnijim ožičenjem
- Veća pouzdanost sustava
- Vrlo mali utjecaj na ponašanje sustava u stvarnom vremenu
Tehnički podaci
- Prikazi: proces prijenosa / neispravan segment (dvije duo LED), napajanje (jedna LED)
- Sučelje CAN sabirnice: ISO 11898-2 s CAN prigušivačem. Dva Sub-D9 konektora. Integrirani CAN završni otpornici (preklopni).
- Brzina prijenosa: do 1 Mbit/s
- Tranzitno kašnjenje: približno 200 ns (odgovara približno 40 metara duljine autobusa)
- Napajanje: 9 - 32 V / DC, 1,5 W tip., preko vijčanih stezaljki
- Galvansko odvajanje: CAN 1, CAN 2 i napajanje su međusobno galvanski odvojeni.
- Napon izolacije 1.01.0067.44400
- - 2,0 kV AC / 1 min.
- - 3,2 kV DC / 1 min.
- - 3,5 kV AC / 1 sek.
- - 4 kV DC / 1 sek.
- Napon izolacije1.01.0067.44300
- - 3 kV AC / 3 min.
- - 3,75 kV AC / 1 min.
- - 4 kV DC / 1 min.
- - 4 kV AC / 1 sek.
- - 4 kV DC / 1 sek.
- Raspon temperature: -20 ºC ... +70 ºC
- Kućište, dimenzije: plastično kućište za DIN tračnicu, cca 22,5 x 100 x 115 mm
- Vrsta proizvoda
CAN repetitor
- Sučelja (Advantech)
CAN Bus
D-SUB9
- Tip
CAN-CR220
- Radni napon
24 V/DC
- dim.
(Š x V) 22.5 mm x 100 mm
- Maks. potrošnja struje
100 mA
- Visina
100 mm
- Širina
22.5 mm
- Proizvođač-br. dijela
1.01.0067.44400
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2497720 Ixxat 1.01.0067.44400 CAN-CR220 CAN repetitor CAN Bus, D-SUB9 24 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2497720 Ixxat 1.01.0067.44400 CAN-CR220 CAN repetitor CAN Bus, D-SUB9 24 V/DC 1 St.
Opis
CAN-CR220
CAN-CR220 se koristi za galvansko razdvajanje dva segmenta CAN mreže i nudi posebno visok izolacijski napon od 4kV. On je dakle z. B. prikladan za upotrebu u medicinskim primjenama. Repetitor odvaja neispravan segment od ostatka mreže tako da preostala mreža može nastaviti s radom. Nakon što je kvar otklonjen, segment se automatski ponovno spaja na mrežu.
Galvanska izolacija je implementirana i za CAN segmente i za napon napajanja.
CAN-CR220 je ispitan prema DIN / EN 50178 (DIN VDE 0160: 1988-05 i DIN VDE 0160 / A1: 1989-04).
Ovaj tekst je strojno preveden.
Isporuka uključuje
- CAN-CR220
- Kratke upute
