Ixxat 020570-B 1SI CANopen for ET200S CANopen 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (895,00 € / komad)
895,00 €
sa PDV-om
Istaknuti proizvodi i detalji

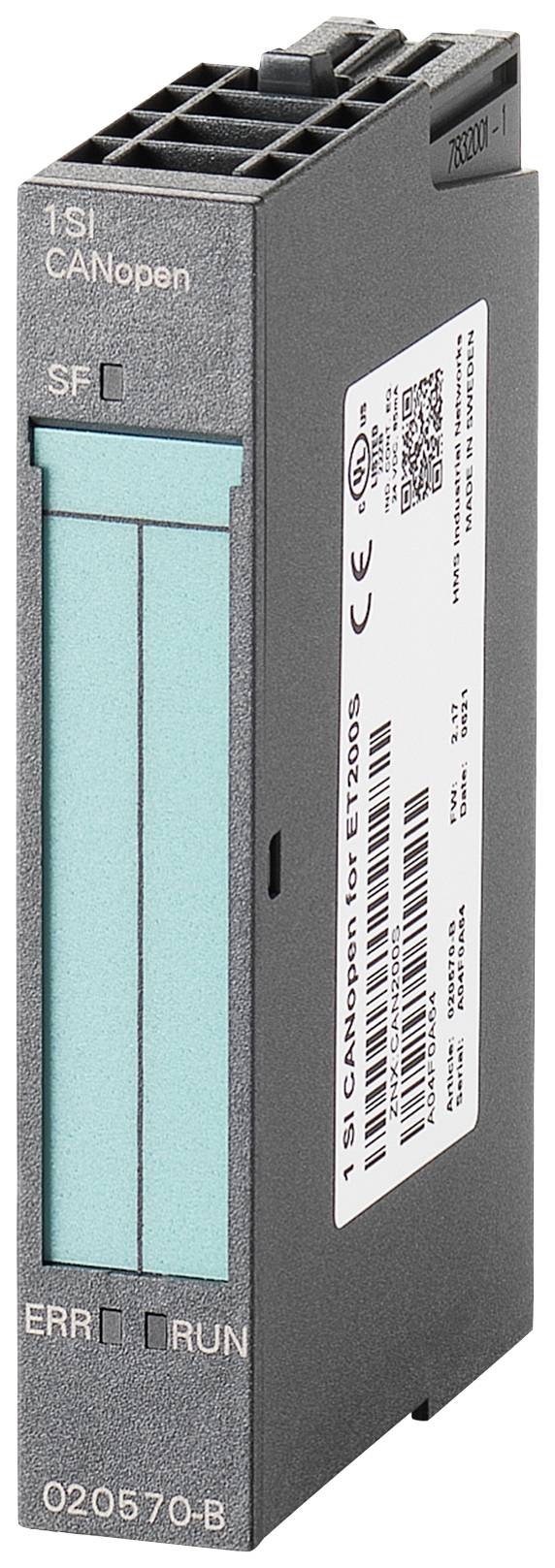

Ixxat 020570-B 1SI CANopen for ET200S CANopen 1 St.
- Plug-in modul za CANopen (master/slave) za SIMATIC ET200S decentralizirane periferne uređaje
- U glavnom načinu, povezivanje do 126 CANopen slave čvorova
- Podržava samostalni rad SIMATIC ET200S
- Moduli se mogu mijenjati tijekom rada (vruća zamjena)
- Podržava izokroni način rada
- Funkcijski blokovi unaprijed programirani u STEP 7 dostupni su za lakše programiranje PLC-a
- Integracija modula u hardverski katalog STEP 7 ili TIA Portala
- Podržava transparentni CAN 2.0A
- "Anybus Configuration Manager - CANopen" uključen u opseg isporuke 1SI CANopen modula
Tehnički podaci
- Težina: 40 g
- Temperatura: Rad: 0 °C do +60 °C, +32 °F do +140 °F; Skladištenje: -40 °C do +70 °C, -40 °F do +158 °C
- Relativna vlažnost: Radni: 15 do 95% bez kondenzacije; Skladištenje: 5 do 95% bez kondenzacije
- Kućište: plastično kućište, utični sklop, klasa zaštite IP20
- Certifikati: CE, UL, cUL & ROHS
- Vrsta proizvoda
CANopen
- Tip
1SI CANopen for ET200S
- Min. radna temperatura
0 °C
- Pogonski napon (detalji)
+24 VDC +20 / -15%, preko PM-E modula napajanja
- Pogonska tempratura
0 °C (min)
- dim.
(Š x V) 15 mm x 82 mm
- Visina
82 mm
- Širina
15 mm
- Proizvođač-br. dijela
020570-B
- Potrošnja struje
30 mA
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2497718 Ixxat 020570-B 1SI CANopen for ET200S CANopen 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2497718 Ixxat 020570-B 1SI CANopen for ET200S CANopen 1 St.
Opis
1 SI CANopen
Dodatni CANopen master/slave modul za
SIMATIC® ET200S decentralizirani periferni sustavi

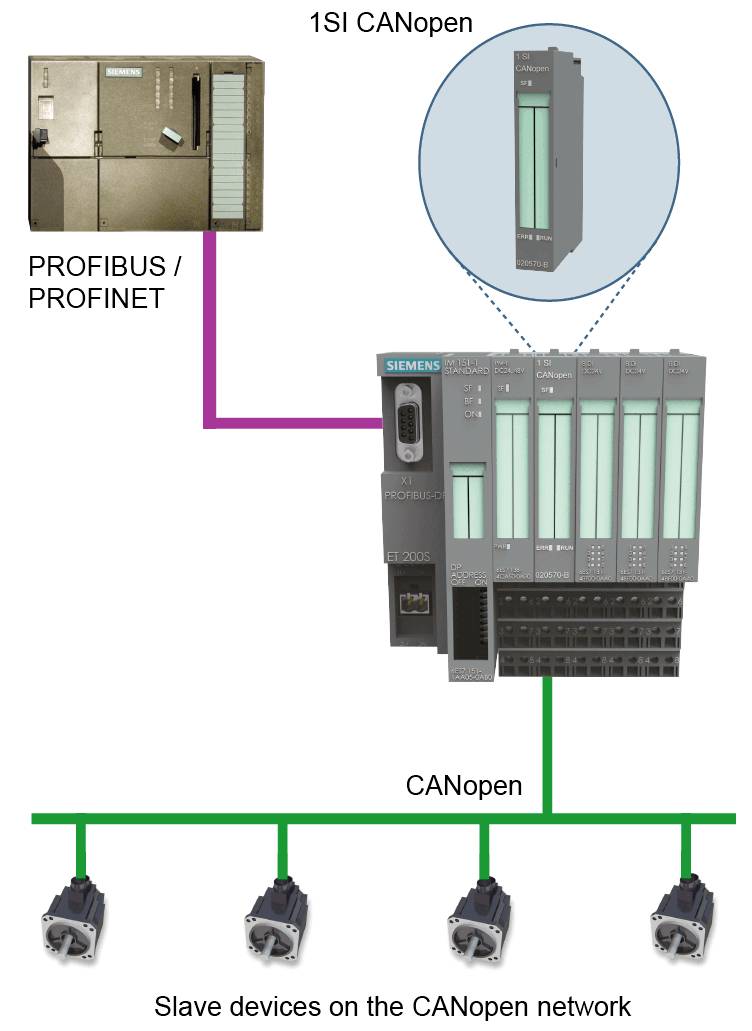

1 SI CANopen modul omogućuje spajanje CANopen uređaja na decentralizirane periferne sustave SIMATIC ET200S.
Korištenjem 1 SI CANopen modula u sustavu ET200S, CAN / CANopen mreže se mogu neprimjetno kontrolirati putem PROFIBUS-a ili PROFINET-a.
Modul 1 SI CANopen omogućuje jednostavnu integraciju SIMATIC uređaja u područjima gdje se koriste CANopen i drugi CAN protokoli. PROFIBUS ili PROFINET kontrole, npr. B. iz serije S7, tako može izravno komunicirati s CAN ili CANopen uređajima (gateway).
Modul 1 SI CANopen podržavaju sva sučelja i CPU moduli SIMATIC ET200S, s iznimkom Basic i Compact verzija.
KONFIGURACIJA CANOPEN KONFIGURACIJA I INTEGRACIJA TIA PORTALA
Jednostavna integracija u SIMATIC svijet važan je zahtjev pri proširenju SIMATIC automatizacijskog sustava s uređajima sabirnice polja koji nisu bazirani na PROFIBUS-u
ili baziran na PROFINET-u. Kako bi ispunio ovaj zahtjev, HMS omogućuje besprijekornu integraciju 1 SI CANopen modula u SIMATIC STEP 7 ili TIA Portal. pohranjene mjerne vrijednosti
Povezana CANopen mreža može se intuitivno konfigurirati s opcijskim "Anybus Configuration Manager - CANopen".
Čim se konfiguracija završi, mrežna konfiguracija CANopen može se učitati i pohraniti u PROFIBUS ili PROFINET PLC ili CPU sustava ET200S
Prerađivati. Prilikom zamjene 1 SI CANopen modula, prethodno spremljena konfiguracija može se učitati iz PLC-a u novi modul. To može smanjiti vrijeme zastoja u
aplikacije visoke dostupnosti značajno su smanjene. 1 SI CANopen modul se također može zamijeniti tijekom rada.
MOŽE 2.0A NAČIN TRANSPARENTNA KAN 2.0A FUNKCIONALNOST 1 SI CANOPEN-a
Zahvaljujući transparentnoj CAN funkcionalnosti, bilo koji CAN okviri mogu se prenijeti s PLC-a na sve vrste CAN uređaja putem 1 SI CANopen modula
bez obzira na gornji CAN protokol. Osim toga, moguće je primati unaprijed definirane CAN okvire.
Kao i CANopen, mnogi protokoli sabirnice polja temelje se na CAN 2.0A. Uz podršku ovog sloja protokola, 1 SI CANopen modul se također može koristiti ako
CAN mreža ne podržava CANopen, ali barem podržava CAN 2.0A. Za to se u 1 SI CANopen modulu mora isključiti samo CANopen.
Kako bi olakšao korištenje ove značajke u PLC-u, HMS je dodao dodatne funkcionalne blokove u 1SI CANopen modul tako da programeri PLC-a mogu koristiti CAN okvire
biti u mogućnosti obraditi i također generirati izravno u PLC programu. CAN protokoli specifični za korisnika također se mogu implementirati s ovim funkcionalnim blokovima. Nadalje
također je moguće spojiti uređaje na PROFIBUS ili PROFINET mrežu koji podržavaju samo CAN protokol specifičan za korisnika.
PODRŽANE FUNKCIJE U NAČINU PROZIRNOG MOŽE
· PLC može slati i primati CAN okvire preko CAN modula
· Bilo koji CAN protokol s 11-bitnim identifikatorom može se implementirati na slave strani i kontrolirati od strane PLC-a
· Dodatni funkcionalni blokovi, dostupni od HMS-a, olakšavaju rad u koraku 7 ili TIA Portalu
· Podržava standard "CAN 2.0A".
· Brzina prijenosa između 20 kbit/s i 1 Mbit/s slobodno se bira
· Nema CANopen funkcionalnosti u transparentnom "CAN 2.0A" načinu rada
Ovaj tekst je strojno preveden.
Dodatni CANopen master/slave modul za
SIMATIC® ET200S decentralizirani periferni sustavi
1 SI CANopen modul omogućuje spajanje CANopen uređaja na decentralizirane periferne sustave SIMATIC ET200S.
Korištenjem 1 SI CANopen modula u sustavu ET200S, CAN / CANopen mreže se mogu neprimjetno kontrolirati putem PROFIBUS-a ili PROFINET-a.
Modul 1 SI CANopen omogućuje jednostavnu integraciju SIMATIC uređaja u područjima gdje se koriste CANopen i drugi CAN protokoli. PROFIBUS ili PROFINET kontrole, npr. B. iz serije S7, tako može izravno komunicirati s CAN ili CANopen uređajima (gateway).
Modul 1 SI CANopen podržavaju sva sučelja i CPU moduli SIMATIC ET200S, s iznimkom Basic i Compact verzija.
KONFIGURACIJA CANOPEN KONFIGURACIJA I INTEGRACIJA TIA PORTALA
Jednostavna integracija u SIMATIC svijet važan je zahtjev pri proširenju SIMATIC automatizacijskog sustava s uređajima sabirnice polja koji nisu bazirani na PROFIBUS-u
ili baziran na PROFINET-u. Kako bi ispunio ovaj zahtjev, HMS omogućuje besprijekornu integraciju 1 SI CANopen modula u SIMATIC STEP 7 ili TIA Portal. pohranjene mjerne vrijednosti
Povezana CANopen mreža može se intuitivno konfigurirati s opcijskim "Anybus Configuration Manager - CANopen".
Čim se konfiguracija završi, mrežna konfiguracija CANopen može se učitati i pohraniti u PROFIBUS ili PROFINET PLC ili CPU sustava ET200S
Prerađivati. Prilikom zamjene 1 SI CANopen modula, prethodno spremljena konfiguracija može se učitati iz PLC-a u novi modul. To može smanjiti vrijeme zastoja u
aplikacije visoke dostupnosti značajno su smanjene. 1 SI CANopen modul se također može zamijeniti tijekom rada.
MOŽE 2.0A NAČIN TRANSPARENTNA KAN 2.0A FUNKCIONALNOST 1 SI CANOPEN-a
Zahvaljujući transparentnoj CAN funkcionalnosti, bilo koji CAN okviri mogu se prenijeti s PLC-a na sve vrste CAN uređaja putem 1 SI CANopen modula
bez obzira na gornji CAN protokol. Osim toga, moguće je primati unaprijed definirane CAN okvire.
Kao i CANopen, mnogi protokoli sabirnice polja temelje se na CAN 2.0A. Uz podršku ovog sloja protokola, 1 SI CANopen modul se također može koristiti ako
CAN mreža ne podržava CANopen, ali barem podržava CAN 2.0A. Za to se u 1 SI CANopen modulu mora isključiti samo CANopen.
Kako bi olakšao korištenje ove značajke u PLC-u, HMS je dodao dodatne funkcionalne blokove u 1SI CANopen modul tako da programeri PLC-a mogu koristiti CAN okvire
biti u mogućnosti obraditi i također generirati izravno u PLC programu. CAN protokoli specifični za korisnika također se mogu implementirati s ovim funkcionalnim blokovima. Nadalje
također je moguće spojiti uređaje na PROFIBUS ili PROFINET mrežu koji podržavaju samo CAN protokol specifičan za korisnika.
PODRŽANE FUNKCIJE U NAČINU PROZIRNOG MOŽE
· PLC može slati i primati CAN okvire preko CAN modula
· Bilo koji CAN protokol s 11-bitnim identifikatorom može se implementirati na slave strani i kontrolirati od strane PLC-a
· Dodatni funkcionalni blokovi, dostupni od HMS-a, olakšavaju rad u koraku 7 ili TIA Portalu
· Podržava standard "CAN 2.0A".
· Brzina prijenosa između 20 kbit/s i 1 Mbit/s slobodno se bira
· Nema CANopen funkcionalnosti u transparentnom "CAN 2.0A" načinu rada
Ovaj tekst je strojno preveden.
Isporuka uključuje
- 1SICANopen modul
