ispitivač staklenih vlakana 4774949 Fluke Networks FQM-100-M mreža
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (3.299,00 € / komad)
3.299,00 €
sa PDV-om
Istaknuti proizvodi i detalji

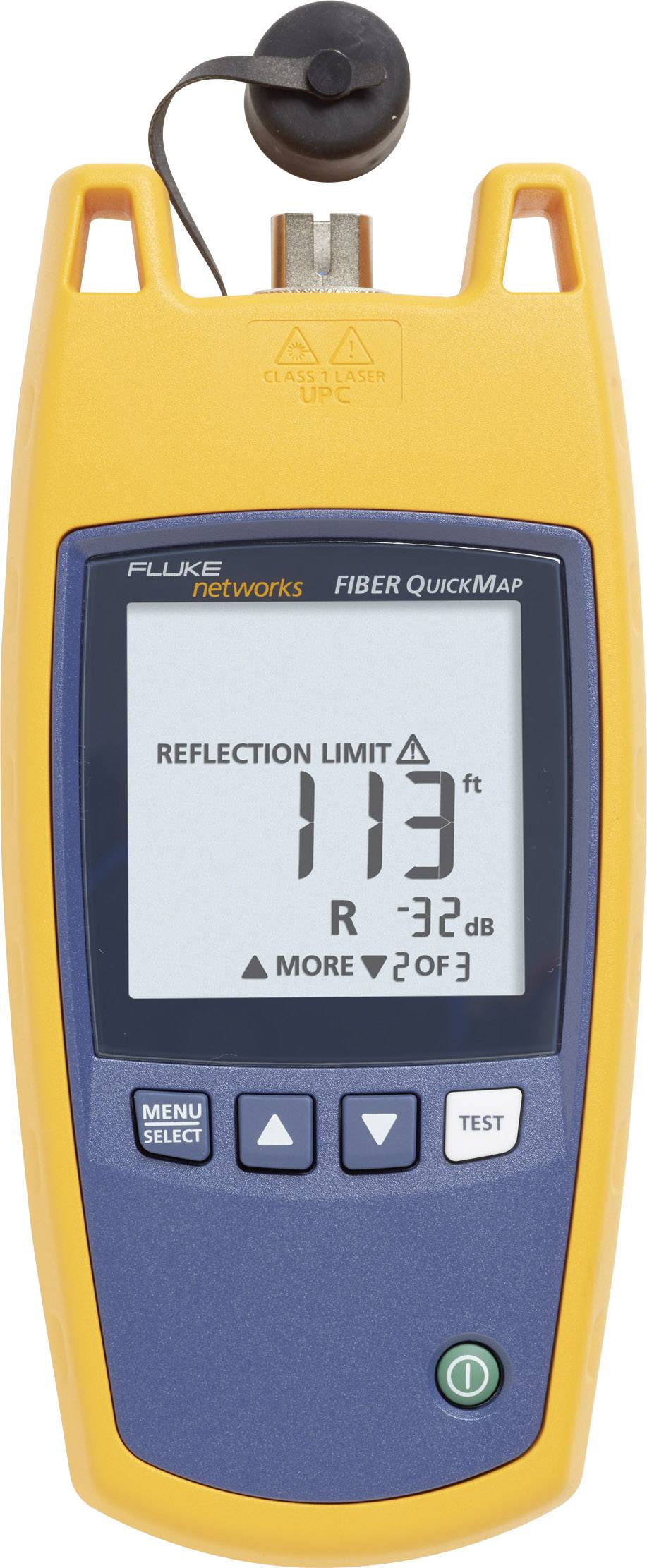

ispitivač staklenih vlakana Fluke Networks FQM-100-M mreža
Tehnički podaci
- Radna temperatura s baterijom: 0 ºC do 50 ºC
- Temperatura skladištenja: -20 ºC do 60 ºC
- Radna relativna vlažnost (bez kondenzacije): 95% (10ºC do 35ºC), 75% (35ºC do 40ºC), neograničeno
- 11 dB
- Maksimalna udaljenost: 1500 m ili 4921 stopa
- Maksimalni broj prikazanih incidenata: 9
- Točnost na udaljenosti (0 m do 1500): ± (1 m + 0,1% x dužina) za poremećaje refleksije1 ± (3 m + 0,1% x dužina) za ne-refleksijske perturbacije
- Test brzine:<6 sekundi tipično

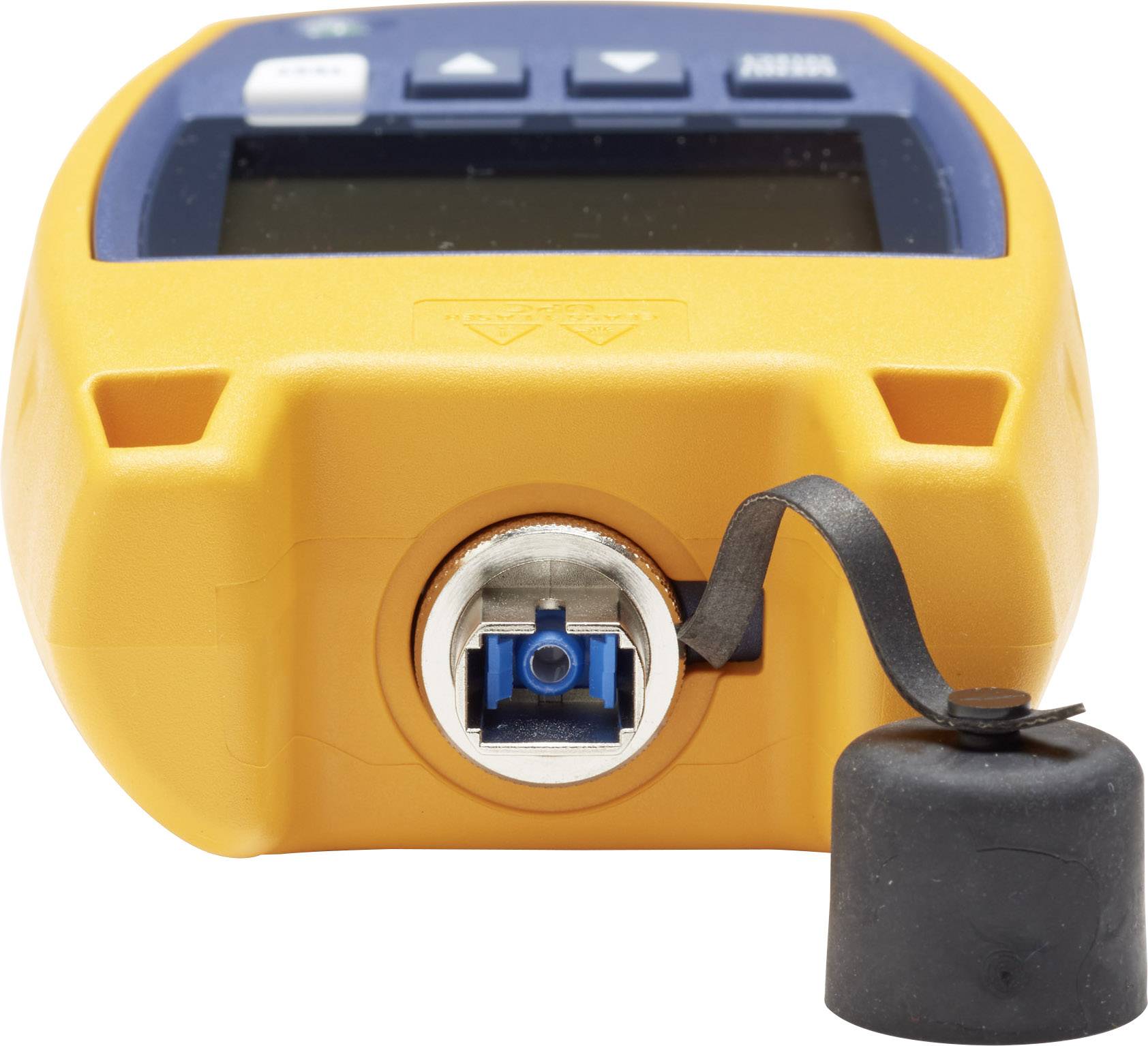

- Konektor: SC adapter (može se ukloniti i očistiti), UPC lak
- Ispitani tipovi vlakana: 50/125 μm ili 62,5 / 125 μm višemodni
- Detekcija buke odraza: -35 dB standardni prag (Custom: -20 dB do -45 dB u koracima od 5 dB)
- Točnost refleksije: ± 4 dB
- Maksimalno mjerenje refleksije: -20 dB
- Otkrivanje detekcije gubitaka: 0,70 dB zadani prag (prilagođeno od 0,5 dB do 6,1 dB u koracima od 0,2 dB)
- Sirova kvaliteta: Ako nije uspostavljena optička veza ili ako je utikač kontaminiran, otklanja se 0 m ili 0 ft.
- Detekcija aktivnog vlakna: otkriva optičke signale od 600 nm do 1050 nm i prikazuje ACTIVE LINE na zaslonu kada je signal prisutan. Nakon prve detekcije, signal se pretražuje svake 3 sekunde. Maksimalna ulazna snaga od +7 dB.
- Vrsta proizvoda
ispitivač staklenih vlakana
- Funkcija
identifikacija
- Maks. duljina kabla
1500 m
- Optički prikaz
da
- Područje
mreža
- Tip
FQM-100-M
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 1195827 ispitivač staklenih vlakana 4774949 Fluke Networks FQM-100-M mreža
Opis
Sve veća upotreba OM3 i OM4 višemodnih vlakana u poslovnim mrežama za podršku mrežnog prometa od 10, 40 i 100 Gigabita čini pouzdanost optičke infrastrukture kritičnijom nego ikad. Kao rezultat toga, temeljna sposobnost inženjera poduzeća za mjerenje pojedinačnih komponenti ukupnih optičkih veza i traženje njihovih grešaka kako bi se spriječili kvarovi mreže (ili ubrzali oporavak) smatra se jednim od stupova dokazanog pristupa optičkim vlaknima. Danas se više ne može prihvatiti da tehničar troši puno vremena na rješavanje problema s postupkom testiranja ili pogreške prije nego što se proslijedi drugom tehničaru s iskustvom u OTDR-u. Svaki tehničar bi trebao imati alate za testiranje mreže "na pojasu" koji su u mogućnosti odrediti problem u roku od nekoliko sekundi.
Fluke Networks Fiber QuickMap je uređaj za uklanjanje pogrešaka koji brzo i učinkovito pronalazi veze i prekida u višemodnim optičkim vezama. Fiber QuickMap je nezaobilazni tester za sve tehničare koji rade s optičkim vlaknima, s trenutnim prijavljivanjem udaljenosti do incidenata visokog gubitka i visoke refleksije.
Ovaj tekst je strojno preveden.
Fluke Networks Fiber QuickMap je uređaj za uklanjanje pogrešaka koji brzo i učinkovito pronalazi veze i prekida u višemodnim optičkim vezama. Fiber QuickMap je nezaobilazni tester za sve tehničare koji rade s optičkim vlaknima, s trenutnim prijavljivanjem udaljenosti do incidenata visokog gubitka i visoke refleksije.
Ovaj tekst je strojno preveden.
Izvedba
- Testiranje pritiskom na gumb
- Rješavanje problema u trajanju od šest sekundi
- Nabavite kritičnu transparentnost u višemodnom kanalu
- Pronađite uzroke stope pogrešaka bita
- Pronađite najčešće uzroke neuspjeha povezivanja vlakana u organizacijama.

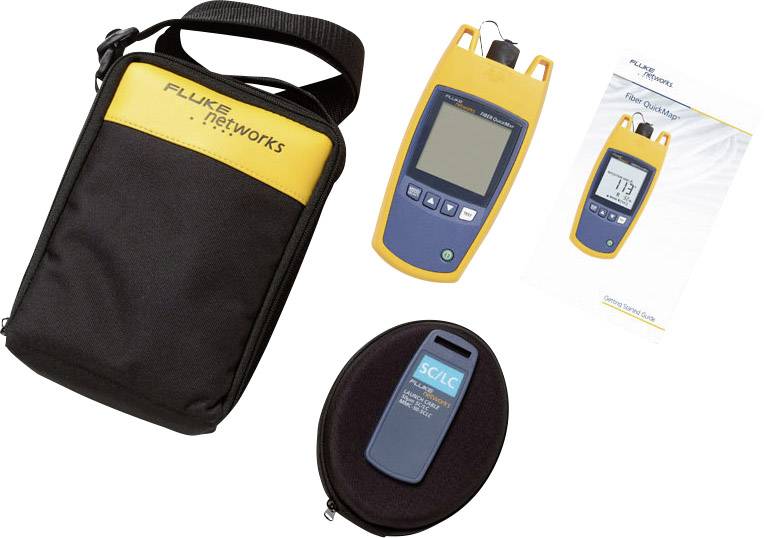

Isporuka uključuje
- Fluke Networks FQM-100-M uređaj za ispitivanje kablova, ispitivač kablova
