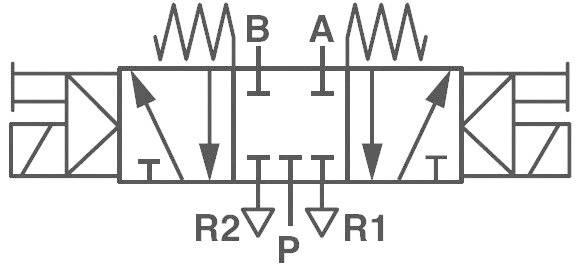

Linearni crtež/Nacrt sklopa
Linearni crtež/Nacrt sklopa
IMI NORGREN mehaničko djelovanje pneumatski ventila V50A611A-A213A 24 V/DC Materijal kućišta aluminij Brtveni material N
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Tehnički podaci
- Vrsta
- Vrsta proizvoda
mehaničko djelovanje pneumatski ventila
- Radni napon
24 V/DC
- Materijal kućišta
aluminij
- Priključak
G 1/8
- Radni tlak (maks
8 bar
- Pogonska tempratura
+50 °C (max)
- Maks. radna temperatura
+50 °C
- Potrošnja struje
2 W
- Pokretanje
Elektropneumatski; Elektromagnet / elektromagnet
- Proizvođač-br. dijela
V50A611A-A213A
- Radni tlak (min.)
2 bar
- Brtveni material
NBR
- Medium
neutralni plinovi
IP65
- Maks. temperatura okoline
+50 °C
- Min. temperatura okoline
-10 °C
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 583447 IMI NORGREN mehaničko djelovanje pneumatski ventila V50A611A-A213A 24 V/DC Materijal kućišta aluminij Brtveni material N
Opis
Izvedba
- Tolerancija napona: ± 10%
- Radni ciklus: 100% ED
- Stupanj zaštite: IP 65 s brtvljenim čepom.
- Ovaj tekst je strojno preveden.
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
