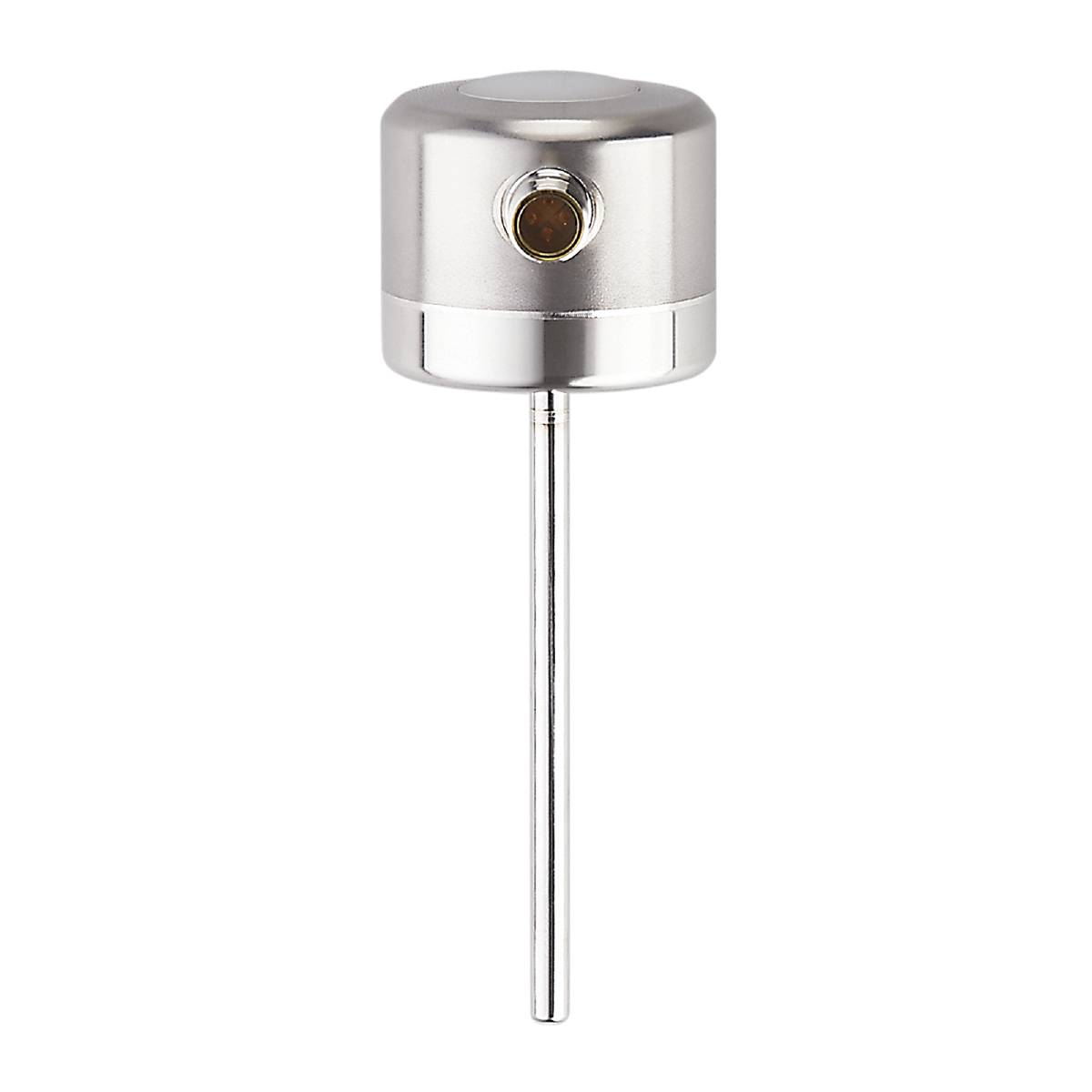

ifm Electronic TCC291 TCC291 PT1000 temperaturni odašiljač -25 do 160 °C 0.01 %/°C 1 otvarač, analogni
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
temperaturni odašiljač
Izvedba
PT1000
Mjerno područje temperature (min.)
-25 °C
Mjerno područje temperaturnog raspona (maks.)
160 °C
Priključak
M12
Tehnički list (PDF)
Broj
Ukupno (709,00 € / komad)
709,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
ifm Electronic TCC291 PT1000 temperaturni odašiljač -25 do 160 °C 0.01 %/°C 1 otvarač, analogni
- Trenutno izvješćivanje o odstupanjima točnosti
- Poboljšajte osiguranje kvalitete između intervala kalibracije
- Robustan dizajn za dosljedno precizna mjerenja u zahtjevnim okruženjima
- Transparentno praćenje senzora snimanjem dijagnostičkih vrijednosti
- Funkcija simulacije pojednostavljuje instalaciju
- Precizan analogni izlaz i praktična komunikacija putem IO-Linka
Tehnički podaci
- Mjere [mm]: Ø 50 / L = 393,5
- Analogna izlazna struja [mA]: 4...20
- Dinamika odziva T05 / T09 [s]: 1,5 / 4
- Broj analognih izlaza: 1
- Broj digitalnih izlaza: 1
- Broj ulaza i izlaza: Broj digitalnih izlaza: 1; Broj analognih izlaza: 1
- IO-Link revizija: 1.1
- Temperatura mjernog elementa: 1 x Pt 1000
- SDCI standard: IEC 61131-9 CDV
- Vrsta prijenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okoline-1 [°C]: -25...70
- Tvornička postavka raspona mjerenja: -10...150 °C / 14...302 °F
- Razlučivost analognog izlaza - razlučivost [K]: 0,05
- Verzija zaštite od kratkog spoja: na taktu
- Izlazna funkcija: normalno zatvoren; (dijagnostički signal)
- Izlazni signal: analogni signal; IO veza; Status provjere kalibracije
- Potrebna master port klasa: A
- Vrijeme odgode spremnosti [s]: 6
- Posebnost: pozlaćeni kontakti
- Radni napon [V]: 18...32 DC; ("klasa napajanja 2" prema cULus)
- Trajna nosivost struje sklopnog izlaza DC [mA]: 100
- Dijagnostički izlaz: status provjere kalibracije i dijagnoza greške
- Čvrstoća na pritisak [bar]: 160
- Ugradbena duljina EL [mm]: 350
- Električna verzija: PNP/NPN
- Točnost analognog izlaza [K]: ± 0,2
- Točnost IO-Link [K]: ± 0,2
- Ukupni izlazi: 2
- Težina [g]: 315,600
- U koracima od [K]: 0,05
- Temperatura rezolucije IO-Link [K]: 0,01
- Granica provjere kalibracije [K]: 0,5...3
- Komunikacijsko sučelje: IO-Link
- Zaštita od kratkog spoja: da
- Temperatura skladištenja [°C]: -40...100
- Maksimalno opterećenje [Ω]: (Ub - 15 V) x 50
- Maks. pad napona sklopni izlaz DC [V]: 2
- Mediji: tekući i plinoviti mediji
- Mjerni raspon [°C]: -25...160
- Mjerni raspon [°F]: -13...320
- Min. vrijeme ciklusa procesa [ms]: 4.4
- MTTF: 329
- Kvaliteta površine Ra/Rz površina u kontaktu s medijem: Ra:< 0.8
- Mogućnosti parametriranja: jedinica prikaza; Skaliranje analognog izlaza; granica provjere kalibracije; Preklopna logika dijagnostički izlaz; Način simulacije
- Profili: digitalni mjerni senzor, zajednički profil, prijenos mrlja
- Procesni priključak: Ø 6 mm
- Analogni procesni podaci: 1
- Binarni procesni podaci: 1
- Referentni element: 1 x NTC
- Klasa zaštite: IP 68; IP69K
- Razred zaštite: III
- SIO način rada: da
- Promjer šipke [mm]: 6
- Utični spoj: Raspored pinova: 0001 - Utični spoj: 1 x M12; Kodiranje: A; Kontakti: pozlaćeni
- Potrošnja struje [mA]: 10; (24V)
- Temperaturni koeficijent analognog izlaza postotak raspona:< ±0,02; (Kad odstupa od referentnog uvjeta 25 ± 5 °C)
- Temperaturni koeficijent IO-Link:< ±0,01; (Kad odstupa od referentnog uvjeta 25 ± 5 °C)
- Otpornost na preopterećenje: da
- Zaštita od obrnutog polariteta: da
- Watchdog integriran: da
- Materijali u dodiru s medijem: 1.4404 (nehrđajući čelik / 316L); ZAVIRI
- Vrsta proizvoda
temperaturni odašiljač
- Tip
TCC291
- Izvedba
PT1000
- Izlazi
PNP
NPN
- Izlazni signal (min.)
4 mA
- Izlazni signal (maks.)
20 mA
- Mjerno područje temperature (min.)
-25 °C
- Mjerno područje temperaturnog raspona (maks.)
160 °C
- Mjerno područje temperature
-25 do 160 °C
- Priključak
M12
- Materijal kućišta
nehrđajući čelik
- min. pogonski napon
18 V/DC
- Pogonski napon maks.
32 V/DC
- Pogonski napon
18 - 32 V/DC
- Točnost
0.2 K
- Vrsta kontakta
1 otvarač
analogni
- Koeficijent temperature
0.01 %/°C
- Dužina
393.5 mm
- Promjer
50 mm
- dim.
(Ø x D) 50 mm x 393.5 mm
- RoHS-konforno
Da
- Sadržaj
1 St.
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3321354 ifm Electronic TCC291 TCC291 PT1000 temperaturni odašiljač -25 do 160 °C 0.01 %/°C 1 otvarač, analogni
Upute za rad i sigurnost
Upute za rad i sigurnost 3321354 ifm Electronic TCC291 TCC291 PT1000 temperaturni odašiljač -25 do 160 °C 0.01 %/°C 1 otvarač, analogni
Opis
ifm TCC291 transmiter temperature
