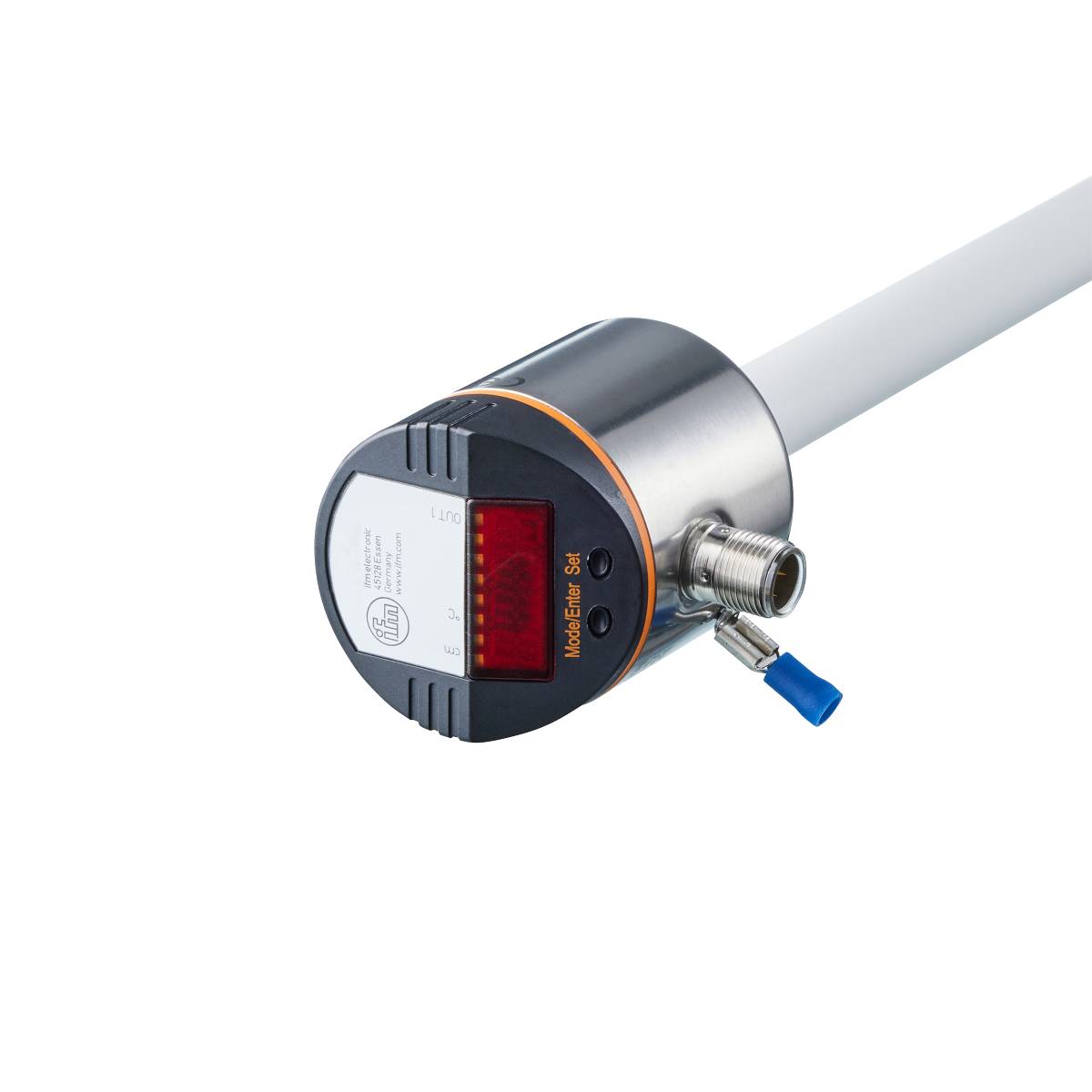

ifm Electronic senzor razine i temperature LT3923 LT3923 Pogonski napon (područje): 18 - 30 V/DC 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
senzor razine i temperature
min. pogonski napon
18 V/DC
Pogonski napon maks.
30 V/DC
Tip
LT3923
Pogonski napon
18 - 30 V/DC
Tehnički list (PDF)
Broj
Ukupno (795,00 € / komad)
795,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
ifm Electronic senzor razine i temperature LT3923 LT3923 Pogonski napon (područje): 18 - 30 V/DC 1 St.
- Pouzdano praćenje razine u spremnicima i spremnicima
- Za upotrebu u vodi, uljima i rashladnim mazivima
- Praktična postavka uklopne funkcije i uklopnih točaka
- Praćenje razine i temperature sa samo jednim uređajem
- Lako čitljiv 4-znamenkasti LED zaslon
- Praktičan rad putem gumba ili parametriranje putem IO-Linka
Tehnički podaci
- Mjere [mm]: Ø 16
- Aktivna površina A [mm]: 390
- Analogni izlazni napon [V]: 0...10, preokretljiv
- Analogna izlazna struja [mA]: 4...20, preokretna
- Dinamika odziva T09 - nadzor temperature [s]: 90
- Broj analognih izlaza: 1
- Broj digitalnih izlaza: 1
- Broj ulaza i izlaza: Broj digitalnih izlaza: 1; Broj analognih izlaza: 1
- Zaslon: Jedinica za prikaz: 2 x LED, zelena (cm, °C); Preklopni status: 1 x LED, žuta; Mjerene vrijednosti: alfanumerički zaslon, 4 znamenke; Parametriranje: alfanumerički zaslon, 4 znamenke
- Tlačna čvrstoća [MPa]: 0,05
- IO-Link revizija: 1.1
- SDCI standard: IEC 61131-9
- Duljina šipke L [mm]: 472
- Vrsta prijenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okoline-1 [°C]: 0...60
- Tvornička postavka: Mineralna ulja
- Ponovljivost: ±2
- Razlučivost [mm]: 5
- Rezolucija - nadzor temperature [K]: 0,5
- Razlučivost sklopnog izlaza - nadzor temperature [K]: 0,5
- Izvedba zaštite od kratkog spoja: toplinska, s taktom
- Izlazna funkcija: normalno otvoren / normalno zatvoren; (parametriranje)
- Izlazni signal: sklopni signal; analogni signal; IO veza
- Potrebna master port klasa: A
- Vrijeme odgode spremnosti [s]:< 3
- Radni napon [V]: 18...30 DC
- Trajna nosivost struje sklopnog izlaza DC [mA]: 200
- Dielektrična konstanta medija:> 2
- Električna verzija: PNP/NPN
- Ukupni izlazi: 2
- Težina [g]: 378,100
- Histereza OP - raspon podešavanja [mm]: 3
- U koracima od - Raspon podešavanja [mm]: 5
- U koracima od - Praćenje temperature [°C]: 0,5
- Neaktivno područje I1 / I2 [mm]: 60 / 22
- Komunikacijsko sučelje: IO-Link
- Zaštita od kratkog spoja: da
- Temperatura skladištenja [°C]: -25...80
- Maksimalno opterećenje [Ω]: 500
- Maks. pad napona sklopni izlaz DC [V]: 2,5
- Mediji: rashladna maziva na bazi vode; ulja; mediji na bazi ulja; Voda; medija nalik vodi
- Temperatura medija - rashladno mazivo [°C]: 0...35; (s cijevi klima uređaja E43101 35...60)
- Temperatura medija - ulje [°C]: 0...70
- Temperatura medija - voda [°C]: 0...35; (s cijevi klima uređaja E43101 35...60)
- Kratkotrajna srednja temperatura - ulje [°C]: 0...90; (< 1 sat)
- Mjerno područje - nadzor temperature [°C]: -20...90
- Pogreška mjerenja: ± 5
- Min. otpor opterećenja [Ω]: 2000
- Min. vrijeme ciklusa procesa [ms]: 4,5
- MTTF: 223
- Nije prikladno za: visoko vodljive medije; prianjajući mediji; granule; rasuta roba; kiseline; Lužina
- Napon nultog signala [V]: 0
- Struja nultog signala [mA]: 4,0
- Mogućnosti parametriranja: Histereza / prozor; normalno otvoren / normalno zatvoren; prebacivanje logike; strujni/naponski izlaz; SP/rP položaj; operacija prilagodbe; izbor medija; podešavanje pomaka; Kašnjenje prebacivanja/nižeg stupnja prijenosa
- Profili: Pametni senzor: varijabla procesnih podataka; Identifikacija uređaja, dijagnostika uređaja
- Analogni procesni podaci: 4
- Binarni procesni podaci: 1
- Referentna točka OP - Raspon podešavanja [mm]: 139 - 163 - 188 - 212 - 236 - 261 - 285 - 310 - 334 - 358 - 383 - 407 - ISKLJUČENO
- Točka preklopa rP - raspon podešavanja [mm]: 30...385
- Točka preklopa rP - nadzor temperature [°C]: -20...89,5
- Uklopna točka SP - područje podešavanja [mm]: 35...390
- Uklopna točka SP - nadzor temperature [°C]: -19,5...90
- Točnost uklopne točke - nadzor temperature [K]: ± 1,5
- Klasa zaštite: IP 67
- Razred zaštite: III
- SIO način rada: da
- Utični spoj: Raspored pinova: 0001 - Utični spoj: 1 x M12; Kodiranje: A
- Potrošnja struje [mA]:< 50
- Otpornost na preopterećenje: da
- Zaštita od obrnutog polariteta: da
- Puni napon signala [V]: 10
- Puna struja signala [mA]: 20
- Materijali u kontaktu s medijem: PP
- Vrsta proizvoda
senzor razine i temperature
- Tip
LT3923
- min. pogonski napon
18 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
18 - 30 V/DC
- Određene značajke
LED zaslon
- Priključak
M12
- Vrijeme odziva
90 s
- Izlazi
PNP
NPN
- Materijal
PP
- Min. temperatura medija
0 °C
- Maks. temperatura medija
70 °C
- Težina
378.100 g
- Min. temperatura okoline
0 °C
- Maks. temperatura okoline
60 °C
- Dužina
472 mm
- Promjer
16 mm
- dim.
(Ø x D) 16 mm x 472 mm
- Sadržaj
1 St.
- RoHS-konforno
Da
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3321493 ifm Electronic senzor razine i temperature LT3923 LT3923 Pogonski napon (područje): 18 - 30 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3321493 ifm Electronic senzor razine i temperature LT3923 LT3923 Pogonski napon (područje): 18 - 30 V/DC 1 St.
Opis
ifm LT3923 Elektronički senzor za razinu i temperaturu
