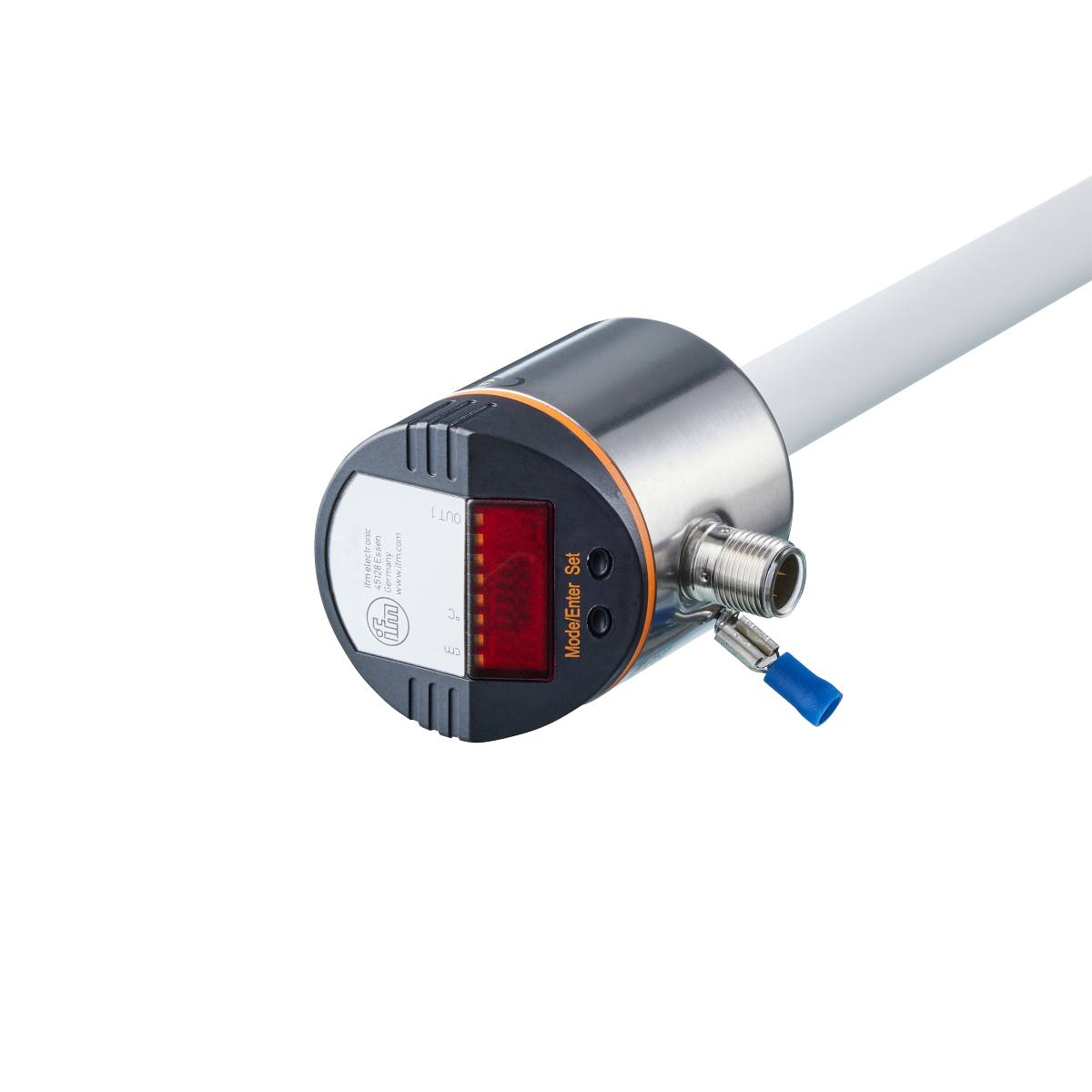

ifm Electronic senzor razine i temperature LT3922 LT3922 Pogonski napon (područje): 18 - 30 V/DC 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
senzor razine i temperature
min. pogonski napon
18 V/DC
Pogonski napon maks.
30 V/DC
Tip
LT3922
Pogonski napon
18 - 30 V/DC
Tehnički list (PDF)
Broj
Ukupno (749,00 € / komad)
749,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
ifm Electronic senzor razine i temperature LT3922 LT3922 Pogonski napon (područje): 18 - 30 V/DC 1 St.
- Pouzdano praćenje razine u spremnicima i spremnicima
- Za upotrebu u vodi, uljima i rashladnim mazivima
- Praktična postavka uklopne funkcije i uklopnih točaka
- Praćenje razine i temperature sa samo jednim uređajem
- Lako čitljiv 4-znamenkasti LED zaslon
- Praktično upravljanje putem gumba ili parametriranje putem IO-Linka
Tehnički podaci
- Mjere [mm]: Ø 16
- Aktivna površina A [mm]: 195
- Analogni izlazni napon [V]: 0...10, preokretljiv
- Analogna izlazna struja [mA]: 4...20, preokretna
- Dinamika odziva T09 - nadzor temperature [s]: 90
- Broj analognih izlaza: 1
- Broj digitalnih izlaza: 1
- Broj ulaza i izlaza: Broj digitalnih izlaza: 1; Broj analognih izlaza: 1
- Zaslon: Jedinica za prikaz: 2 x LED, zelena (cm, °C); Preklopni status: 1 x LED, žuta; Mjerene vrijednosti: alfanumerički zaslon, 4 znamenke; Parametriranje: alfanumerički zaslon, 4 znamenke
- Tlačna čvrstoća [MPa]: 0,05
- IO-Link revizija: 1.1
- SDCI standard: IEC 61131-9
- Duljina šipke L [mm]: 264
- Vrsta prijenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okoline-1 [°C]: 0...60
- Tvornička postavka: Mineralna ulja
- Ponovljivost: ±2
- Razlučivost [mm]: 5
- Rezolucija - nadzor temperature [K]: 0,5
- Razlučivost sklopnog izlaza - nadzor temperature [K]: 0,5
- Izvedba zaštite od kratkog spoja: toplinska, s taktom
- Izlazna funkcija: normalno otvoren / normalno zatvoren; (parametriranje)
- Izlazni signal: sklopni signal; analogni signal; IO veza
- Potrebna master port klasa: A
- Vrijeme odgode spremnosti [s]:< 3
- Radni napon [V]: 18...30 DC
- Trajna nosivost struje sklopnog izlaza DC [mA]: 200
- Dielektrična konstanta medija:> 2
- Električna verzija: PNP/NPN
- Ukupni izlazi: 2
- Težina [g]: 290,900
- Histereza OP - raspon podešavanja [mm]: 2
- U koracima od - Raspon podešavanja [mm]: 5
- U koracima od - Praćenje temperature [°C]: 0,5
- Neaktivno područje I1 / I2 [mm]: 53 / 16
- Komunikacijsko sučelje: IO-Link
- Zaštita od kratkog spoja: da
- Temperatura skladištenja [°C]: -25...80
- Maksimalno opterećenje [Ω]: 500
- Maks. pad napona sklopni izlaz DC [V]: 2,5
- Mediji: rashladna maziva na bazi vode; ulja; mediji na bazi ulja; Voda; medija nalik vodi
- Temperatura medija - rashladno mazivo [°C]: 0...35; (s cijevi klima uređaja E43100 35...65)
- Temperatura medija - ulje [°C]: 0...70
- Temperatura medija - voda [°C]: 0...35; (sa cijevi klima uređaja E43100 35...65)
- Kratkotrajna srednja temperatura - ulje [°C]: 0...90; (< 1 sat)
- Mjerno područje - nadzor temperature [°C]: -20...90
- Pogreška mjerenja: ±5
- Min. otpor opterećenja [Ω]: 2000
- Min. vrijeme ciklusa procesa [ms]: 4,5
- MTTF: 223
- Nije prikladno za: visoko vodljive medije; prianjajući mediji; granule; rasuta roba; kiseline; Lužina
- Napon nultog signala [V]: 0
- Struja nultog signala [mA]: 4,0
- Mogućnosti parametriranja: Histereza / prozor; normalno otvoren / normalno zatvoren; prebacivanje logike; strujni/naponski izlaz; SP/rP položaj; operacija prilagodbe; izbor medija; podešavanje pomaka; Kašnjenje prebacivanja/nižeg stupnja prijenosa
- Profili: Pametni senzor: varijabla procesnih podataka; Identifikacija uređaja, dijagnostika uređaja
- Analogni procesni podaci: 4
- Binarni procesni podaci: 1
- Referentna točka OP - raspon podešavanja [mm]: 69 - 82 - 94 - 106 - 118 - 130 - 143 - 155 - 167 - 179 - 191 - 204 - ISKLJUČENO
- Točka preklopa rP - raspon podešavanja [mm]: 20...195
- Točka preklopa rP - nadzor temperature [°C]: -20...89,5
- Uklopna točka SP - područje podešavanja [mm]: 25...200
- Uklopna točka SP - nadzor temperature [°C]: -19,5...90
- Točnost uklopne točke - nadzor temperature [K]: ± 1,5
- Klasa zaštite: IP 67
- Razred zaštite: III
- SIO način rada: da
- Utični spoj: Raspored pinova: 0001 - Utični spoj: 1 x M12; Kodiranje: A
- Potrošnja struje [mA]:< 50
- Otpornost na preopterećenje: da
- Zaštita od obrnutog polariteta: da
- Puni napon signala [V]: 10
- Puna struja signala [mA]: 20
- Materijali u dodiru s medijem: PP
- Vrsta proizvoda
senzor razine i temperature
- Tip
LT3922
- min. pogonski napon
18 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
18 - 30 V/DC
- Priključak
M12
- Izlazi
PNP
NPN
- Min. temperatura medija
0 °C
- Maks. temperatura medija
70 °C
- Min. temperatura okoline
0 °C
- Maks. temperatura okoline
60 °C
- Sadržaj
1 St.
- RoHS-konforno
Da
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3321456 ifm Electronic senzor razine i temperature LT3922 LT3922 Pogonski napon (područje): 18 - 30 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3321456 ifm Electronic senzor razine i temperature LT3922 LT3922 Pogonski napon (područje): 18 - 30 V/DC 1 St.
Opis
ifm LT3922 Elektronički senzor za razinu i temperaturu
