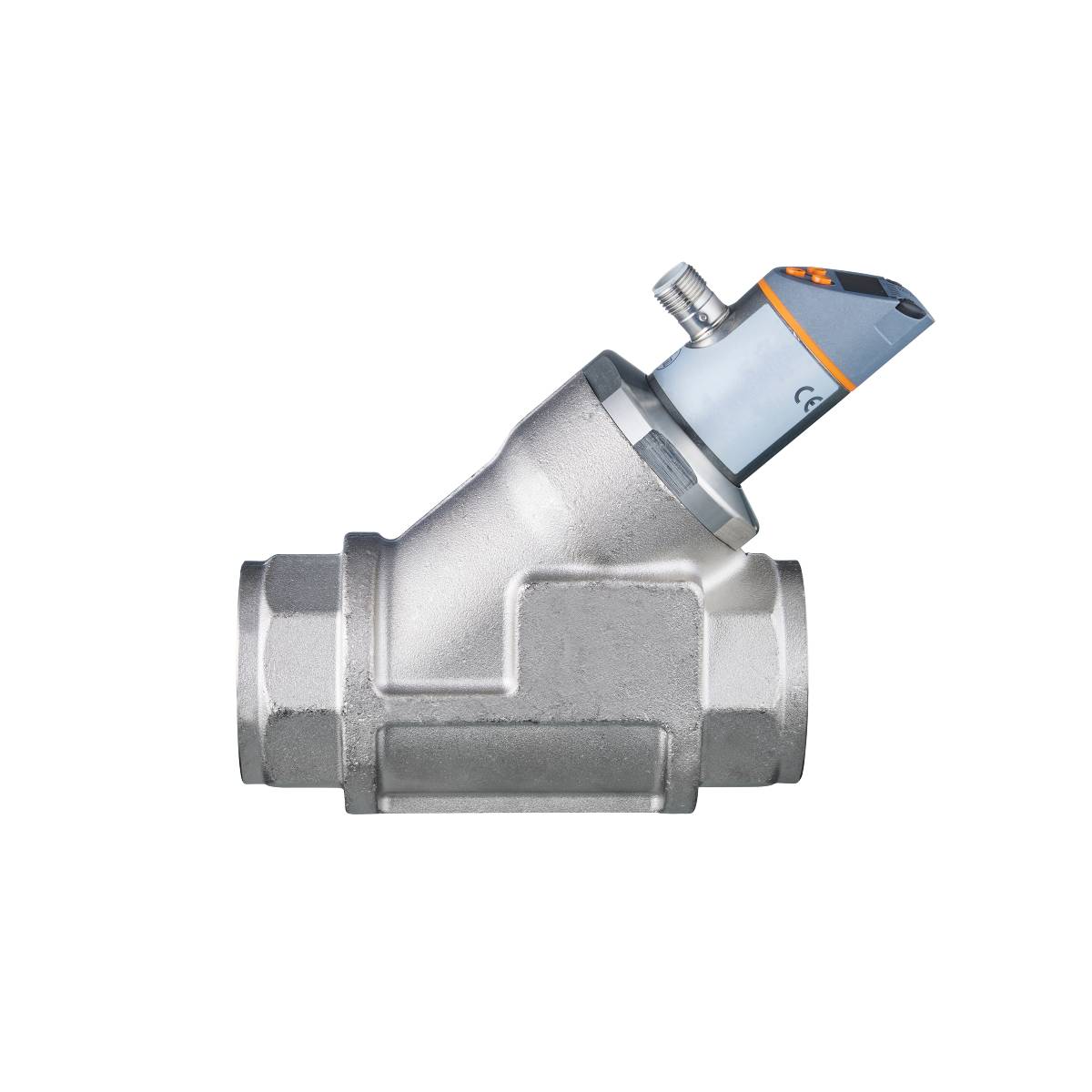

ifm Electronic mehatronički senzor protoka SBG257 SBG257 Pogonski napon (područje): 18 - 30 V/DC 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
mehatronički senzor protoka
min. pogonski napon
18 V/DC
Pogonski napon maks.
30 V/DC
Tip
SBG257
Pogonski napon
18 - 30 V/DC
Tehnički list (PDF)
Broj
Ukupno (735,00 € / komad)
735,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
ifm Electronic mehatronički senzor protoka SBG257 SBG257 Pogonski napon (područje): 18 - 30 V/DC 1 St.
- Precizno mjerenje protoka i temperature medija
- Prikladno za vodu, rashladna maziva, ulja i otopine glikola zahvaljujući integriranim krivuljama mjerenja
- Pouzdano sprječavanje povratnog toka s vrlo brzim vremenom odziva
- S prekidačem, analognim ili frekvencijskim izlazom i IO-Link
- Lako čitljiv LED zaslon s crveno-zelenim izmjeničnim zaslonom
- Praktičan rad putem gumba ili parametriranje putem IO-Linka
Tehnički podaci
- Struja analognog izlaza [mA]: 4...20
- Dinamika odziva T05 / T09 - nadzor temperature [s]: T09 = 120 (Q> 1 l/min)
- Vrijeme odziva - nadzor protoka [s]: 0,01
- Broj analognih izlaza: 1
- Broj digitalnih izlaza: 2
- Broj ulaza i izlaza: Broj digitalnih izlaza: 2; Broj analognih izlaza: 1
- Zaslon: Jedinica za prikaz: 3 x LED, zelena; Preklopni status: 2 x LED, žuta; Mjerene vrijednosti: alfanumerički prikaz, crveno/zeleno 4 znamenke; Programiranje: alfanumerički zaslon, 4 znamenke
- Raspon prikaza - nadzor temperature [°C]: -32...122
- Raspon prikaza [l/min]: 0...240
- Raspon prikaza [m³/h]: 0...14.4
- Čvrstoća na pritisak [MPa]: 2,5
- IO-Link revizija: 1.1
- SDCI standard: IEC 61131-9 CDV
- Vrsta prijenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okoline-1 [°C]: 0...60
- Primjena: za industrijsku upotrebu
- Razlučivost [l/min]: 1
- Razlučivost [m³/h]: 0,05
- Rezolucija - praćenje temperature [°C]: 1
- Izlazna funkcija: normalno otvoren / normalno zatvoren; (parametriranje)
- Izlazni signal: sklopni signal; analogni signal; frekvencijski signal; IO veza; (podesivo)
- Potrebna master port klasa: A
- Vrijeme odgode spremnosti [s]:< 3
- Posebnost: pozlaćeni kontakti
- Radni napon [V]: 18...30 DC; (prema SEL/PEL)
- Prigušenje analognog izlaza dAA - nadzor protoka [s]: 0...5
- Procesna vrijednost prigušenja dAP - nadzor protoka [s]: 0...5
- Trajna nosivost struje sklopnog izlaza DC [mA]: 150; (po izlazu 2 x 200 (...60 °C); 2 x 250 (...40 °C))
- Čvrstoća na pritisak [bar]: 25
- Direktiva o tlačnoj opremi: Dobra inženjerska praksa; upotrebljivo za fluidne medije skupine 2; Tekućina grupe 1 medija na zahtjev
- Frekvencija na krajnjoj točki FRP [Hz]: 10...10000
- Frekvencija na krajnjoj točki FRP - nadzor temperature [Hz]: 10...10000
- Izlazna frekvencija [Hz]: 0...10000
- Krajnja točka frekvencije FEP [l/min]: 13...200
- Krajnja točka frekvencije FEP [m³/h]: 0,8...12
- Krajnja točka frekvencije FEP - nadzor temperature [°C]: 12...100
- Početna točka frekvencije FSP - nadzor temperature [°C]: -10...78
- Točnost - nadzor temperature [K]: 3 (25°C; Q> 1 l/min)
- Točnost (u mjernom području) - Praćenje protoka: ± (4% MW + 1% MW); (P> 1 l/min; Temperatura medija i okoline: +22 °C ± 4K)
- Ukupni izlazi: 2
- Težina [g]: 1977,500
- U koracima od - Praćenje temperature [°C]: 1
- Komunikacijsko sučelje: IO-Link
- Zaštita od kratkog spoja: da
- Temperatura skladištenja [°C]: -15...80
- MAWP za primjene prema CRN [bar]: 25
- Maksimalno opterećenje [Ω]: 500
- Maks. pad napona sklopni izlaz DC [V]: 2
- Mediji: Tekući mediji; Voda; otopine glikola; Rashladno mazivo
- Temperatura medija [°C]: -10...100
- Mjerno područje [l/min]: 4...200
- Mjerni raspon [m³/h]: 0,24...12
- Mjerno područje - nadzor temperature [°C]: -10...100
- Dinamika mjerenja: 1:50
- Min. vrijeme ciklusa procesa [ms]: 5
- MTTF: 145
- Mogućnosti parametriranja: Histereza / prozor; normalno otvoren / normalno zatvoren; prebacivanje logike; strujni/frekvencijski izlaz; izbor medija; Preklopni/analogni izlaz prigušenja; Zaslon se može rotirati/isključiti; standardna mjerna jedinica; Vrijednost postupka boje
- Profili: Pametni senzor: varijabla procesnih podataka; Identifikacija uređaja
- Procesni priključak: navojni priključak G 1 1/4
- Analogni procesni podaci: 2
- Binarni procesni podaci: 2
- Točka preklopa rP [l/min]: 0...198
- Točka preklopa rP [m³/h]: 0...11,9
- Točka preklopa rP - nadzor temperature [°C]: -10...99
- Uklopna točka SP [l/min]: 2...200
- Uklopna točka SP [m³/h]: 0,1...12
- Uklopna točka SP - nadzor temperature [°C]: -9...100
- Preklopni ciklusi (mehanički): 10 milijuna
- Povećanje [l/min]: 1
- Veličina koraka [m³/h]: 0,05
- Klasa zaštite: IP 65; IP67
- Razred zaštite: III
- SIO način rada: da
- Utični spoj: Raspored pinova: 0001 - Utični spoj: 1 x M12; Kodiranje: A; Kontakti: pozlaćeni
- Potrošnja struje [mA]:< 50
- Temperaturni pomak - praćenje temperature: 0,029 °C / K
- Otpornost na preopterećenje: da
- Zaštita od obrnutog polariteta: da
- Materijali u dodiru s medijem: 1.4401 (nehrđajući čelik / 316); 1.4404 (nehrđajući čelik / 316L); mesing (2.0371); Kemijski poniklan mesing; PPS; PP-GF30; Odstojni prsten: POM; O-prsten: FKM
- Ponovljivost - praćenje protoka: ± 1% MEW
- Vrsta proizvoda
mehatronički senzor protoka
- Tip
SBG257
- min. pogonski napon
18 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
18 - 30 V/DC
- Priključak
M12
- Min. temperatura medija
-10 °C
- Maks. temperatura medija
100 °C
- Radni tlak (maks
25 bar
- Min. temperatura okoline
0 °C
- Maks. temperatura okoline
60 °C
- Sadržaj
1 St.
- RoHS-konforno
Da
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3321459 ifm Electronic mehatronički senzor protoka SBG257 SBG257 Pogonski napon (područje): 18 - 30 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3321459 ifm Electronic mehatronički senzor protoka SBG257 SBG257 Pogonski napon (područje): 18 - 30 V/DC 1 St.
Opis
ifm SBG257 mehatronički senzor protoka
