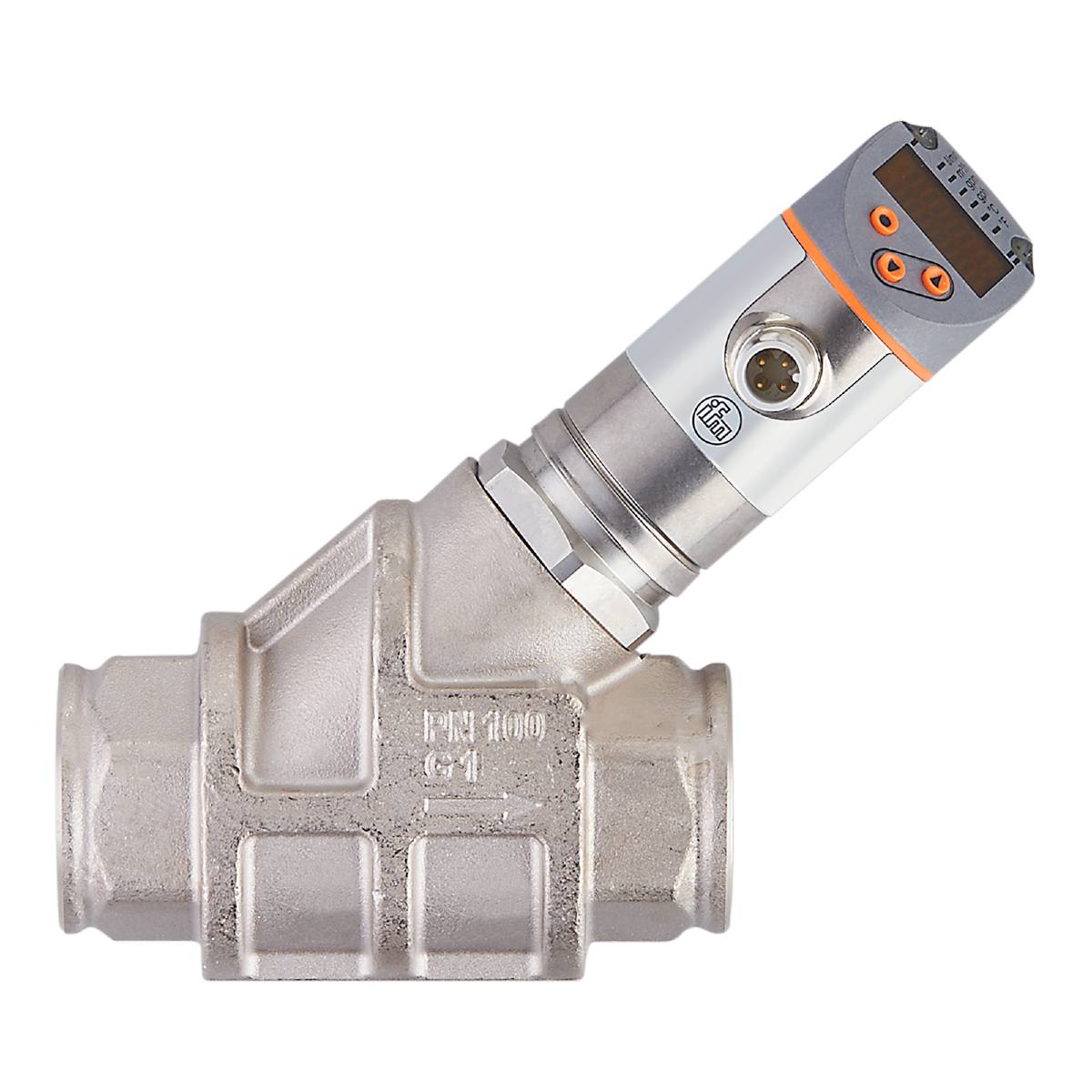

ifm Electronic mehatronički senzor protoka SB6243 SB6243 Pogonski napon (područje): 18 - 30 V/DC 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
mehatronički senzor protoka
min. pogonski napon
18 V/DC
Pogonski napon maks.
30 V/DC
Tip
SB6243
Pogonski napon
18 - 30 V/DC
Tehnički list (PDF)
Broj
Ukupno (705,00 € / komad)
705,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
ifm Electronic mehatronički senzor protoka SB6243 SB6243 Pogonski napon (područje): 18 - 30 V/DC 1 St.
- Nema oštećenja zbog brzog protoka ili promjena temperature
- Visoka dinamika mjerenja smanjuje raznolikost varijanti
- Nisu potrebni ulazni i izlazni dijelovi
- Specifična kalibracija ulja nudi najbolje rezultate mjerenja
- Praktičan rad putem gumba ili parametriranje putem IO-Linka
Tehnički podaci
- Struja analognog izlaza [mA]: 4...20
- Dinamika odziva T05 / T09 - nadzor temperature [s]: T09 = 120 (Q> 1 l/min)
- Vrijeme odziva - nadzor protoka [s]: 0,01
- Zaslon: Jedinica za prikaz: 6 x LED, zelena; Preklopni status: 2 x LED, žuta; Mjerene vrijednosti: alfanumerički prikaz, naizmjenično crveno/zeleno, 4 znamenke; Programiranje: alfanumerički zaslon, 4 znamenke
- Raspon prikaza - nadzor temperature [°C]: -32...122
- Raspon prikaza - nadzor temperature [°F]: -25,6...251,6
- Raspon prikaza [gph]: 0...475,5
- Raspon prikaza [gpm]: 0...7,93
- Raspon prikaza [l/min]: 0...30
- Raspon prikaza [m³/h]: 0...1,8
- Čvrstoća na pritisak [MPa]: 10
- IO-Link revizija: 1.1
- Veličina koraka - strujni nadzor sklopnog izlaza[s]: 0,1
- Veličina koraka - analogni izlaz za nadzor protoka [s]: 0,1
- SDCI standard: IEC 61131-9 CDV
- Vrsta prijenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okoline-1 [°C]: 0...60
- Razlučivost [gph]: 0,1
- Razlučivost [gpm]: 0,001
- Razlučivost [l/min]: 0,01
- Razlučivost [m³/h]: 0,001
- Razlučivost - praćenje temperature [°C]: 0,1
- Razlučivost - praćenje temperature [°F]: 0,1
- Izlazni signal: sklopni signal; analogni signal; frekvencijski signal; IO veza
- Potrebna master port klasa: A
- Vrijeme odgode spremnosti [s]:< 3
- Posebnost: pozlaćeni kontakti
- Radni napon [V]: 18...30 DC; (prema SEL/PEL; "klasa napajanja 2" prema cULus)
- Prigušenje analognog izlaza dAA - nadzor protoka [s]: 0...5
- Procesna vrijednost prigušenja dAP - nadzor protoka [s]: 0...5
- Čvrstoća na pritisak [bar]: 100
- Direktiva o tlačnoj opremi: Dobra inženjerska praksa
- Frekvencija na krajnjoj točki FRP [Hz]: 10...10000
- Frekvencija na krajnjoj točki FRP - nadzor temperature [Hz]: 10...10000
- Izlazna frekvencija [Hz]: 0...10000
- Krajnja točka frekvencije FEP [gph]: 26,5...396
- Krajnja točka frekvencije FEP [gpm]: 0,44...6,6
- Krajnja točka frekvencije FEP [l/min]: 1,66...25
- Krajnja točka frekvencije FEP [m³/h]: 0,1...1,5
- Krajnja točka frekvencije FEP - nadzor temperature [°C]: 12...100
- Krajnja točka frekvencije FEP - nadzor temperature [°F]: 53,6...212
- Početna točka frekvencije FSP - nadzor temperature [°C]: -10...78
- Početna točka frekvencije FSP - nadzor temperature [°F]: 14...172,4
- Točnost - nadzor temperature [K]: 3 (25°C; Q> 1 l/min)
- Točnost (u mjernom području) - Praćenje protoka: ± 5% MEW; (P> 1 l/min; 20...70 °C srednja temperatura)
- Ukupni izlazi: 2
- Težina [g]: 1545,300
- U koracima od - Praćenje temperature [°C]: 0,1
- U koracima od - Praćenje temperature [°F]: 0,2
- Komunikacijsko sučelje: IO-Link
- Zaštita od kratkog spoja: da
- Temperatura skladištenja [°C]: -15...80
- Maksimalno opterećenje [Ω]: 500
- Maks. pad napona sklopni izlaz DC [V]: 2
- Mediji: Tekući mediji; Ulja (viskoznost 220 mm²/s na 40 °C)
- Temperatura medija [°C]: -10...100
- Mjerni raspon [gph]: 16...396,5
- Mjerni raspon [gpm]: 0,26...6,6
- Mjerno područje [l/min]: 1...25
- Mjerni raspon [m³/h]: 0,06...1,5
- Mjerno područje - nadzor temperature [°C]: -10...100
- Raspon mjerenja - nadzor temperature [°F]: 14...212
- Dinamika mjerenja: 1:50
- Min. vrijeme ciklusa procesa [ms]: 3.2
- MTTF: 170
- Mogućnosti parametriranja: Histereza / prozor; normalno otvoren / normalno zatvoren; prebacivanje logike; strujni/frekvencijski izlaz; Preklopni/analogni izlaz prigušenja; Zaslon se može rotirati/isključiti; standardna mjerna jedinica; procesna vrijednost boje; Faktor kalibracije
- Profili: Pametni senzor: varijabla procesnih podataka; Identifikacija uređaja, dijagnostika uređaja
- Procesni priključak: navojni priključak G 1 unutarnji navoj
- Analogni procesni podaci: 2
- Binarni procesni podaci: 2
- Povratna točka rP [gph]: 0...393,5
- Reset točka rP [gpm]: 0...6,56
- Točka preklopa rP [l/min]: 0...24,84
- Točka preklopa rP [m³/h]: 0...1,49
- Točka preklopa rP - nadzor temperature [°C]: -10...99,3
- Točka preklopa rP - nadzor temperature [°F]: 14...210,8
- Preklopna točka SP [gph]: 2,5...396
- Preklopna točka SP [gpm]: 0,04...6,6
- Uklopna točka SP [l/min]: 0,16...25
- Uklopna točka SP [m³/h]: 0,01...1,5
- Uklopna točka SP - nadzor temperature [°C]: -9,3...100
- Uklopna točka SP - nadzor temperature [°F]: 15,2...212
- Mehanički sklopni ciklusi: 10 milijuna
- Veličina koraka [gph]: 0,5
- Veličina koraka [gpm]: 0,01
- Veličina koraka [Hz]: 10
- Povećanje [l/min]: 0,02
- Veličina koraka [m³/h]: 0,002
- Klasa zaštite: IP 65; IP67
- Razred zaštite: III
- SIO način rada: da
- Utični spoj: Raspored pinova: 0001 - Utični spoj: 1 x M12; Kodiranje: A; Kontakti: pozlaćeni
- Potrošnja struje [mA]:< 50
- Nosivost struje po izlazu [mA]: 150; (200: ...60 °C; temperatura okoline; 250: ...40 °C; temperatura okoline)
- Temperaturni pomak - praćenje temperature: 0,029 °C / K
- Otpornost na preopterećenje: da
- Zaštita od obrnutog polariteta: da
- Materijali u dodiru s medijem: 1.4401 (nehrđajući čelik / 316); 1.4404 (nehrđajući čelik / 316L); mesing (2.0371); Kemijski poniklan mesing; PPS; O-prsten: FKM
- Ponovljivost - praćenje protoka: ± 1% MEW
- Vrsta proizvoda
mehatronički senzor protoka
- Tip
SB6243
- min. pogonski napon
18 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
18 - 30 V/DC
- Priključak
M12
- Min. temperatura medija
-10 °C
- Maks. temperatura medija
100 °C
- Radni tlak (maks
100 bar
- Vrsta kontakta
analogni
- Min. temperatura okoline
0 °C
- Maks. temperatura okoline
60 °C
- Sadržaj
1 St.
- RoHS-konforno
Da
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3321392 ifm Electronic mehatronički senzor protoka SB6243 SB6243 Pogonski napon (područje): 18 - 30 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3321392 ifm Electronic mehatronički senzor protoka SB6243 SB6243 Pogonski napon (područje): 18 - 30 V/DC 1 St.
Opis
ifm SB6243 Mehatronički senzor protoka
