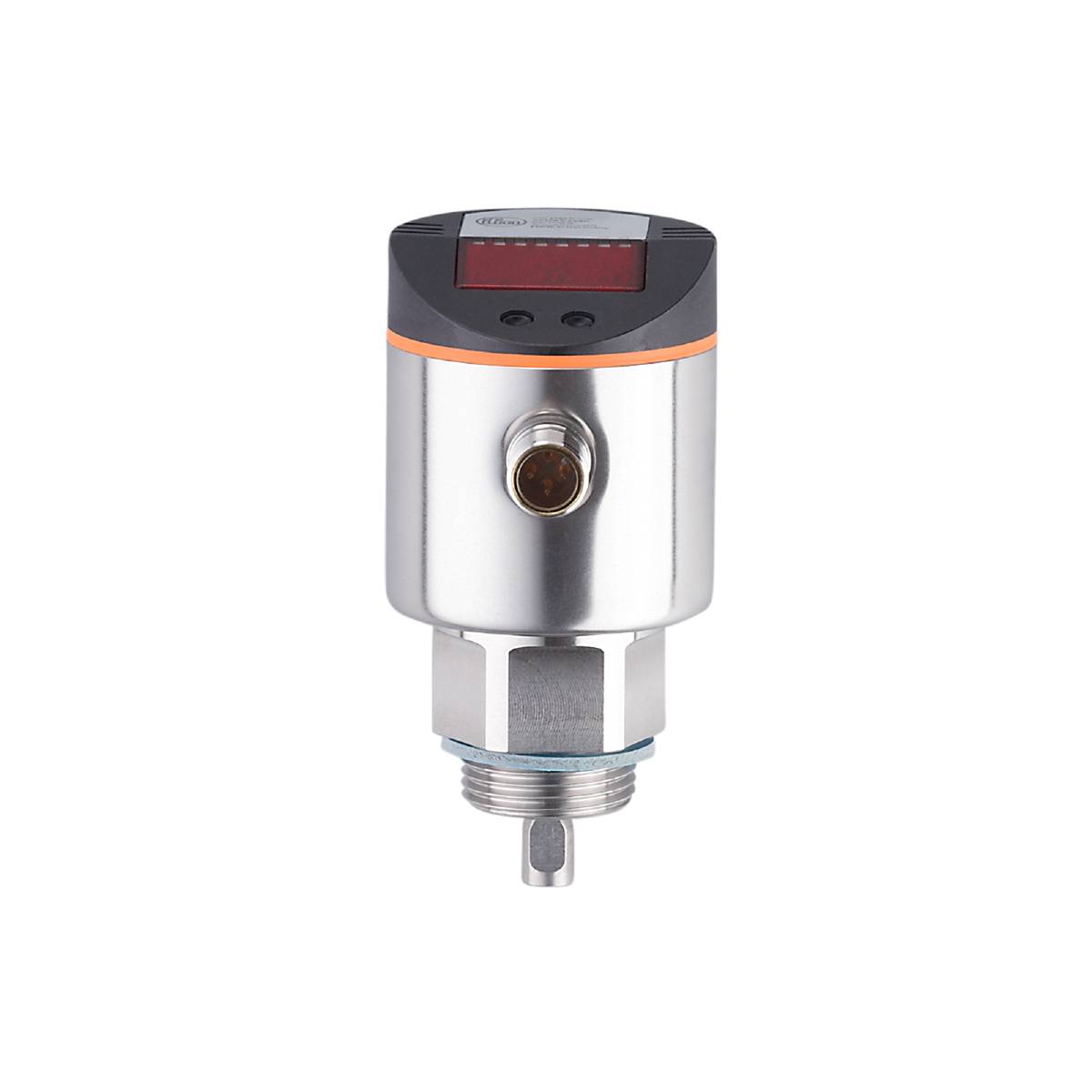

ifm Electronic elektronski senzor razine LR3009 LR3009 Pogonski napon (područje): 18 - 30 V/DC Mjerno podučje: 0.02 - 1.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
elektronski senzor razine
min. pogonski napon
18 V/DC
Pogonski napon maks.
30 V/DC
Mjerno područje (maks.)
1.58 m
Tip
LR3009
Tehnički list (PDF)
Broj
Ukupno (709,00 € / komad)
709,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
ifm Electronic elektronski senzor razine LR3009 LR3009 Pogonski napon (područje): 18 - 30 V/DC Mjerno podučje: 0.02 - 1.58 m 1 St.
- Za pouzdan nadzor razine spremnika i spremnika
- Prikladno za vodu, ulja i rashladna maziva
- Lako čitljiv 4-znamenkasti LED zaslon
- Modularni sustav koji se sastoji od elektronike za procjenu i šipke sonde
- Prilagodba različitim visinama spremnika skraćivanjem šipke sonde
- Praktično upravljanje putem gumba ili parametriranje putem IO-Linka
Tehnički podaci
- Aktivna površina A [mm]: L-40; (kada je postavljeno na ulje i medije na bazi ulja: L-60)
- Analogni izlazni napon [V]: 0...10, preokretljiv; (skalabilno)
- Analogna izlazna struja [mA]: 4...20, preokretna; (skalabilno)
- Broj analognih izlaza: 1
- Broj digitalnih izlaza: 1
- Broj ulaza i izlaza: Broj digitalnih izlaza: 1; Broj analognih izlaza: 1
- Zaslon: Jedinica za prikaz: 2 x LED, zelena; Preklopni status: 1 x LED, žuta; Razina: alfanumerički zaslon, 4 znamenke; Parametriranje: alfanumerički zaslon, 4 znamenke
- Čvrstoća na pritisak [MPa]: 1,6
- IO-Link revizija: 1.1
- Princip mjerenja razine: Vođeni mikrovalovi
- SDCI standard: IEC 61131-9 CDV
- Duljina šipke L [mm]: 100...1600
- Vrsta prijenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okoline-1 [°C]: -25...60
- Čvrstoća vakuuma [MPa]: -0,1
- Primjena: za industrijsku upotrebu
- Razlučivost [mm]: 1
- Izvedba zaštite od kratkog spoja: toplinska, s taktom
- Izlazna funkcija: normalno otvoren / normalno zatvoren; (parametriranje)
- Izlazni signal: sklopni signal; analogni signal; IO veza
- Potrebna master port klasa: A
- Vrijeme odgode spremnosti [s]:< 3
- Posebnost: pozlaćeni kontakti
- Radni napon [V]: 18...30 DC
- Trajna nosivost struje sklopnog izlaza DC [mA]: 200
- Srednja dielektrična konstanta: ≥ 1,8; (Za medije s DK 1,8...5 (npr. ulja), za rad je potrebna koaksijalna cijev)
- Električna verzija: PNP/NPN
- Preporučeni medij: voda; mediji na bazi vode; ulja; mediji na bazi ulja
- Ukupni izlazi: 2
- Težina [g]: 378,458
- Histereza - raspon podešavanja [mm]:> 5
- U koracima od - Raspon podešavanja [mm]: 5
- Neaktivno područje I1 / I2 [mm]: 30 / 10; (pri postavljanju na ulje i medije na bazi ulja: 30 / 30)
- Komunikacijsko sučelje: IO-Link
- Zaštita od kratkog spoja: da
- Temperatura skladištenja [°C]: -40...80
- MAWP za primjene prema CRN [MPa]: 1.6
- Maksimalno opterećenje [Ω]: 500
- Maks. pad napona sklopni izlaz DC [V]: 2,5
- Mediji: Tekući mediji
- Pogreška mjerenja [mm]: ± 7
- Frekvencija mjerenja [Hz]: 4
- Min. otpor opterećenja [Ω]: 2000
- Min. vrijeme ciklusa procesa [ms]: 2.3
- MTTF: 195
- Nije prikladno za: Vidi upute za uporabu, poglavlje "Namjena".
- Napon nultog signala [V]: 0
- Struja nultog signala [mA]: 4,0
- Pogreška pomaka [mm]: 5
- Profili: nema profila
- Procesni priključak: navojni priključak G 3/4 vanjski navoj
- Analogni procesni podaci: 1
- Binarni procesni podaci: 1
- Procesna temperatura [°C]: -25...80; (90< 1 sat ; vidi bilješku ispod komentara)
- Reset točka rP - raspon podešavanja [mm]: 10... L-35
- Uklopna točka SP - područje podešavanja [mm]: 15...L-30
- Klasa zaštite: IP 67
- Razred zaštite: III
- SIO način rada: da
- Utični spoj: Raspored pinova: 0001 - Utični spoj: 1 x M12; Kodiranje: A; Kontakti: pozlaćeni
- Potrošnja struje [mA]:< 30
- Utjecaj temperature po 10 K: ± 0,2
- Otpornost na preopterećenje: da
- Zaštita od obrnutog polariteta: da
- Puni napon signala [V]: 10
- Puna struja signala [mA]: 20
- Materijali u dodiru s medijem: 1.4305 (nehrđajući čelik / 303); Priključak sonde: 1.4435 (nehrđajući čelik / 316L); PTFE; FKM; Brtva: NBR ojačana vlaknima
- Ponovljivost [mm]: ± 5
- Vrsta proizvoda
elektronski senzor razine
- Tip
LR3009
- min. pogonski napon
18 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
18 - 30 V/DC
- Priključak
M12
- Izlazi
PNP
NPN
- Mjerno područje (min.)
0.02 m
- Mjerno područje (maks.)
1.58 m
- Mjerno podučje
0.02 - 1.58 m
- Min. temperatura okoline
-25 °C
- Maks. temperatura okoline
60 °C
- Sadržaj
1 St.
- RoHS-konforno
Da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3321345 ifm Electronic elektronski senzor razine LR3009 LR3009 Pogonski napon (područje): 18 - 30 V/DC Mjerno podučje: 0.02 - 1.
Upute za rad i sigurnost
Upute za rad i sigurnost 3321345 ifm Electronic elektronski senzor razine LR3009 LR3009 Pogonski napon (područje): 18 - 30 V/DC Mjerno podučje: 0.02 - 1.
Opis
ifm LR3009 Elektronički senzor razine
