Elektromehanika Releji Releji za tiskane pločice, priključni releji

Idec RF1V-3A1BL-D24 relej za tiskane pločice 24 V/DC 6 A 3 zatvarač, 1 otvarač 1 St.

EAN:
Šifra proizvođača:
Kataloški br.:
Pravokutni, prozirni relej s bakrenom zavojnicom i nekoliko metalnih priključaka. Vidljive su oznake i brojevi.
Slika slična
Pravokutni, prozirni relej s bakrenom zavojnicom i nekoliko metalnih priključaka. Vidljive su oznake i brojevi.
Tehnički nacrt pravokutne elektroničke komponente s dimenzijama u milimetrima: maksimalno 40 x 24 x 13.
Tehnički nacrt pravokutnog dijela s više rupa i preciznim mjerama u milimetrima.

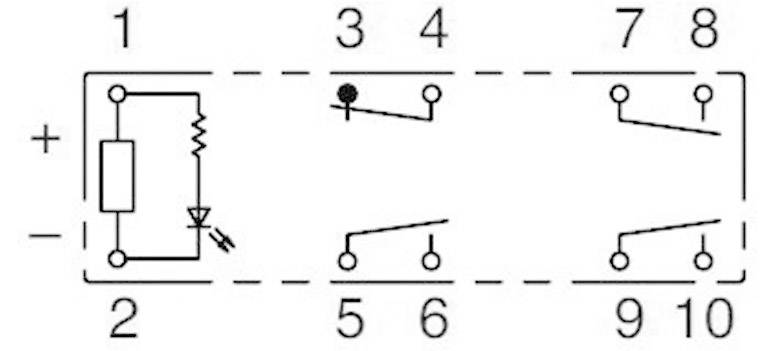

Dijagram električnog releja sa zavojnicom, otpornikom i diodama. Priključci su numerirani od 1 do 10, prikazuju položaje sklopki.
1/4
Slika slična
Vrsta proizvoda
relej za tiskane pločice
Nazivni napon svitka
24 V/DC
Način regulacije
monostabilan, 1 zavojnica
Vrsta kontakta
3 zatvarač
1 otvarač
Preklopni napon (maks.)
30 V/DC
250 V/AC
Idec
Dostava pon, 5.10.

59 kom. - zaliha Njemačka

količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
36,99 €
3
4% = 1,61 €
35,38 €
5
6% = 2,25 €
34,74 €
10
7% = 2,68 €
34,31 €
25
9% = 3,16 €
33,83 €
50
10% = 3,70 €
33,29 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €

Broj

Ukupno (36,99 € / komad)
36,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja
  • Tehnički podaci
  • Varijante
  • Dokumenti i preuzimana
  • Opis
  • Često se kupuje zajedno
  • Pribor

Tehnički podaci

Vrsta proizvoda

relej za tiskane pločice

Tip

RF1V-3A1BL-D24

Nazivni napon svitka

24 V/DC

Način regulacije

monostabilan, 1 zavojnica

Otpornost (svitka)

1600 Ω

Vrsta kontakta

3 zatvarač

1 otvarač

Kontaktni materijal

AgSnO

Preklopni napon (maks.)

30 V/DC

250 V/AC

Prebacivanje struje (maks.)

6 A

Maks. rasklopna snaga

180 W

1500 VA

Priključak

lemne igle

Vrijeme odziva

8 ms

Vrijeme opadanja

20 ms

Min. temperatura

-40 °C

Maks. temperatura

+85 °C

Dužina

40 mm

Širina

13 mm

Visina

24 mm

dim.

(D x Š x V) 40 x 13 x 24 mm

Sadržaj

1 St.

Varijante(Sve stavke su sa PDV-om, plus dostava)

Otpornost (svitka)
Vrsta kontakta

Idec RF1V-3A1BL-D24 relej za tiskane pločice 24 V/DC 6 A 3 zatvarač, 1 otvarač 1 St.
Idec RF1V-3A1BL-D24 relej za tiskane pločice 24 V/DC 6 A 3 zatvarač, 1 otvarač 1 St.

504691


Ovaj proizvod
1600 Ω
3 zatvarač1 otvarač
Idec RF1V-2A2BL-D24 relej za tiskane pločice 24 V/DC 6 A 2 zatvarač, 2 otvarač 1 St.
Idec RF1V-2A2BL-D24 relej za tiskane pločice 24 V/DC 6 A 2 zatvarač, 2 otvarač 1 St.

504690


1600 Ω
2 zatvarač2 otvarač
Idec RF1V-4A2BL-D24 relej za tiskane pločice 24 V/DC 6 A 4 zatvarač, 2 otvarač 1 St.
Idec RF1V-4A2BL-D24 relej za tiskane pločice 24 V/DC 6 A 4 zatvarač, 2 otvarač 1 St.

504692


1152 Ω
4 zatvarač2 otvarač
Idec RF1V-5A1BL-D24 relej za tiskane pločice 24 V/DC 6 A 5 zatvarač, 1 otvarač 1 St.
Idec RF1V-5A1BL-D24 relej za tiskane pločice 24 V/DC 6 A 5 zatvarač, 1 otvarač 1 St.

504693


1152 Ω
5 zatvarač1 otvarač

Dokumenti i preuzimanja

Upute za rad i sigurnost

English

Upute za rad i sigurnost 504691 Idec RF1V-3A1BL-D24 relej za tiskane pločice 24 V/DC 6 A 3 zatvarač, 1 otvarač 1 St.

Opis

Prisilno vođeni kontaktni releji koriste se u sigurnosnim krugovima za nadzor izlaza sigurnosnih prekidača (npr. IDEC HS5B, HS5D, HS6B), svjetlosnih zavjesa i gumba za zaustavljanje u nuždi (npr. IDEC XA1E, XW1E, YW1B). Također se mogu koristiti za proširenje izlaza sigurnosnih releja i sigurnosnih kontrolnih uređaja (npr. IDEC FS1A). Norme i odobrenja: EN50205, EN61810-1, UL508, CSA C22.2 br.14.

Ovaj tekst je strojno preveden.

Izvedba

  • LED za prikaz rada.

Napomene

S 70 ° C, preklopna struja smanjuje se za 0,1 A / ° C.

Opis

Prisilno vođeni kontaktni releji koriste se u sigurnosnim krugovima za nadzor izlaza sigurnosnih prekidača (npr. IDEC HS5B, HS5D, HS6B), svjetlosnih zavjesa i gumba za zaustavljanje u nuždi (npr. IDEC XA1E, XW1E, YW1B). Također se mogu koristiti za proširenje izlaza sigurnosnih releja i sigurnosnih kontrolnih uređaja (npr. IDEC FS1A). Norme i odobrenja: EN50205, EN61810-1, UL508, CSA C22.2 br.14.

Ovaj tekst je strojno preveden.

Izvedba

  • LED za prikaz rada.

Napomene

S 70 ° C, preklopna struja smanjuje se za 0,1 A / ° C.
