HT Instruments PV SERVICE-PACK W5 multimetar za fotovoltaiku digitalni grafički zaslon

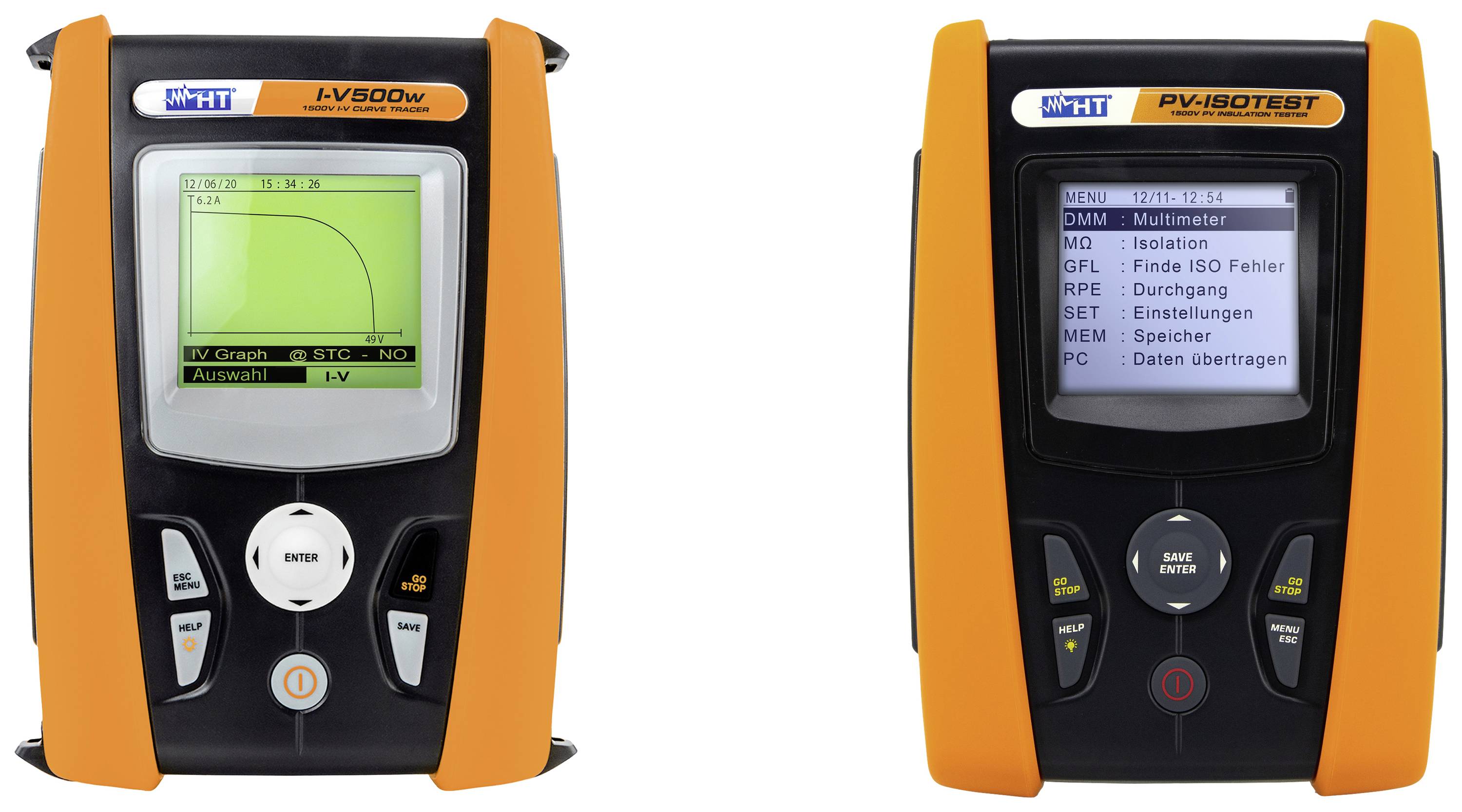

I-V500w
I-V500w omogućuje određivanje strujno-naponske karakteristike pojedinih fotonaponskih modula kao i niza modula do maksimalno 1500 V i 15 A. Strujna snaga (Mpp), vršna snaga, struja kratkog spoja i napon otvorenog kruga se prikazuju pritiskom na gumb prikazan na grafičkom zaslonu i automatski se pretvaraju u standardne ispitne uvjete (STC). Također se prikazuju IU i krivulja snage izmjerene i pretvorene u STC. Iz usporedbe između izmjerene i specificirane karakteristične krivulje proizvođača (do 35 modula s njihovim tehničkim podacima može se istovremeno pohraniti u bazu podataka modula I-V400w), odmah se mogu izvući zaključci o trenutnoj kvaliteti fotonaponski moduli. Nakon mjerenja, mjerni podaci i karakteristična krivulja mogu se pohraniti s 3 referentna broja (sustav, niz, broj modula) i tekstualnim komentarom u I-V400w i prenijeti na PC ili iPad/tablet putem optički izoliranog sučelja ili putem W-Lan za daljnju obradu (protokol) se evaluiraju. I-V400w ima bazu podataka s karakteristikama najčešćih fotonaponskih modula. Ovu bazu podataka korisnik može proširiti ili ažurirati u bilo koje vrijeme izravno ili putem PC sučelja sa softverom TOPVIEW*.
PV ISOTEST
• Mjerenje izolacije do 1500 V DC također na sustavima pod naponom
• Lokalizacija izolacijskog kvara na PV nizu pomoću nove GFL funkcije
• Mjerenje niskog otpora (zaštitni vodič) s ispitnom strujom od 200mA
• Mjerenje indeksa polarizacije (PI) i omjera dielektrične apsorpcije (DAR)
• Mjerenje komponenti izmjeničnog napona u PV nizu
PV-ISOTEST je prava inovacija u našem ekskluzivnom asortimanu PV mjernih uređaja!
PV-ISOTEST utvrđuje izolacijski otpor pojedinačnog modula, niza ili čak cijelog PV polja s ispitnim naponom do 1500V DC u skladu s EN62446 (VDE0126-23).
Zbog prisutnosti napona žice, konvencionalni ispitivači izolacije zahtijevaju prikladan adapter za kratki spoj pozitivnih i negativnih terminala PV niza koji se ispituje. Uz PV-ISOTEST nije potrebno koristiti vanjski uređaj. PV-ISOTEST provodi mjerenja izolacije u punoj autonomiji i samodostatnosti. Osim toga, PV-ISOTEST vam također pokazuje točan položaj izolacijske greške u nizu PV sustava uz pomoć nove GFL funkcije (Ground Fault Locator).
