HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV analizator Kalibriran po (ISO)
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Tehnički podaci
- Referentna temperatura: 23 °C ± 5 °C (73 °F ± 41 °F)
- Radna temperatura: -10°C do 50°C (14°F do 122°F)
- Radna vlažnost:< 80% relativne vlažnosti (bez kondenzacije)
- Temperatura skladištenja: -10°C do 60°C (14°F do 140°F)
- Vlažnost pri skladištenju:< 80% relativne vlažnosti (bez kondenzacije)
- Maksimalna radna visina: 2000 m (6562 ft)
- Vrsta proizvoda
PV analizator
ISO
- Kategorija mjerenja
CAT III 1000 V
- dim.
(D x Š x V) 235 x 165 x 75 mm
- Težina
1.2 kg
IP40
- Mjerno područje (VDE)
otpornost izolacije
otpornost zaštitnog vodiča
napon
struja
temperatura
frekvencija
otpor
- DIN standard
DIN VDE 0126
- Vrsta prikaza
digitalni (LCD)
- Točnost
5 °C
- Širina
165 mm
- Visina
75 mm
- Dužina
235 mm
- Postupak ispitivanja
automatsko
- Memorija (mjesta)
999
- Memorija
da
- Tip
PV-CHECKs One Photovoltaik-Installationstester
- Određene značajke
PV testni uređaj
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV analizator Kalibriran po (ISO)
Upute za rad i sigurnost
Upute za rad i sigurnost 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV analizator Kalibriran po (ISO)
Informacije
Informacije 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV analizator Kalibriran po (ISO)
Opis
PV-CHECKs One je instalacijski tester za fotonaponske sustave koji se može koristiti u rasponu od 1000 volti do struje kratkog spoja od 30 A DC i postavlja nove standarde svojim jedinstvenim mjerenjem izolacije, čak i za sustave s optimizatorima ili mikroinverterima!
PV-CHECKs One je cjelovito rješenje za ispunjavanje standarda IEC 62446-1 (DIN VDE 0126-23, dio 1 i dio 2) za rješavanje problema, održavanje i primopredajno ispitivanje fotonaponskog sustava.
PV-CHECKs One provodi sva potrebna ispitivanja za puštanje fotonaponskog sustava u rad u skladu s IEC 62446-1 u automatskom slijedu na jednostranim i dvostranim fotonaponskim modulima.
TIPKA GO-STOP
Jednim pritiskom na tipku GO-Stop, sljedeća mjerenja se izvode uzastopno:
• Ispitivanje polariteta
• Kontinuitet vodiča za izjednačavanje potencijala
• Određivanje izolacijskih otpora Riso (također s postojećim optimizatorima)
• Određivanje napona otvorenog kruga Voc do 1000 V DC
• Određivanje struje kratkog spoja Isc do 30 A DC
Prema normi EN 62446-1, PV-CHECKs One uspoređuje upravo izmjereni niz s prethodno izmjerenim nizovima kako bi se procijenile razlike u naponu i struji koje su izvan specificiranih tolerancija.
Mjerenjem sunčevog zračenja (potrebna je opcionalna referentna ćelija) i temperature PV modula (potreban je opcionalni temperaturni senzor) pomoću vanjskog loggera podataka SOLAR 03, PV-CHECKs One može ekstrapolirati izmjerene vrijednosti Voc-OPC i Isc-OPC na STC (standardni uvjeti ispitivanja: 1000 W/m², 25° C, AM 1.5) kako bi ih usporedio s navedenim nominalnim vrijednostima iz proizvođačevih tehničkih listova modula.
Nakon svakog mjerenja, PV-CHECKs ONE prikazuje rezultat mjerenja na zaslonu, s odgovarajućom ocjenom (U redu/Nije u redu).
POSEBNA FUNKCIJA GFL
Lokacija uzemljenja na fotonaponskom nizu

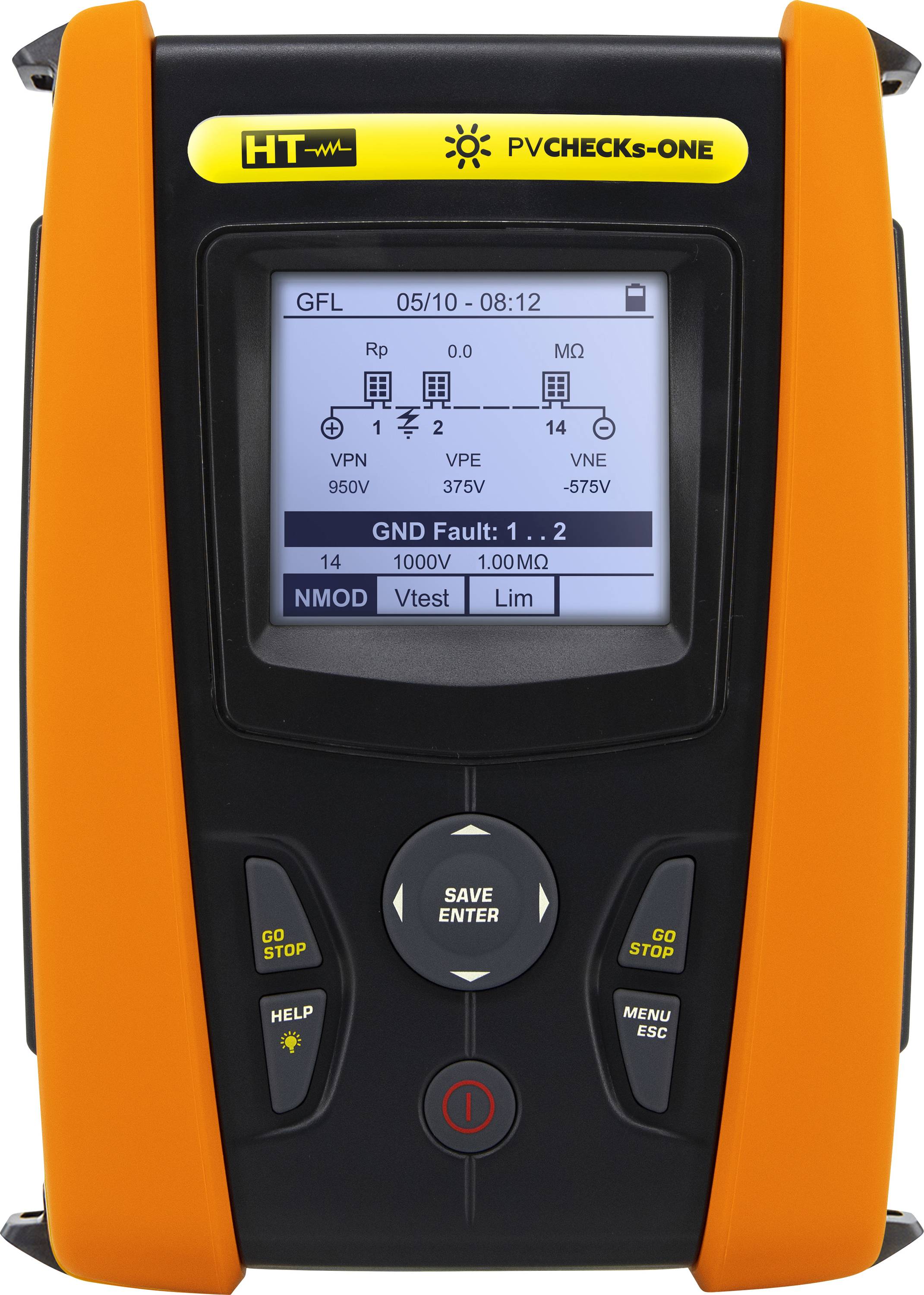

Osim upotrebe s mikroinverterima i optimizatorima, PV-CHECKs ONE odlikuje se svojom GFL funkcijom za lociranje izolacijskih kvarova. Funkcija lokatora spoja uzemljenja (GFL) omogućuje ne samo načelno otkrivanje, već i precizno lociranje izolacijskih kvarova. PV-CHECKs One prikazuje sumnjivi položaj kvara unutar niza na zaslonu.
Ovaj tekst je strojno preveden.
