Homematic IP radijski sučelje HmIP-FWI
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Istaknuti proizvodi i detalji

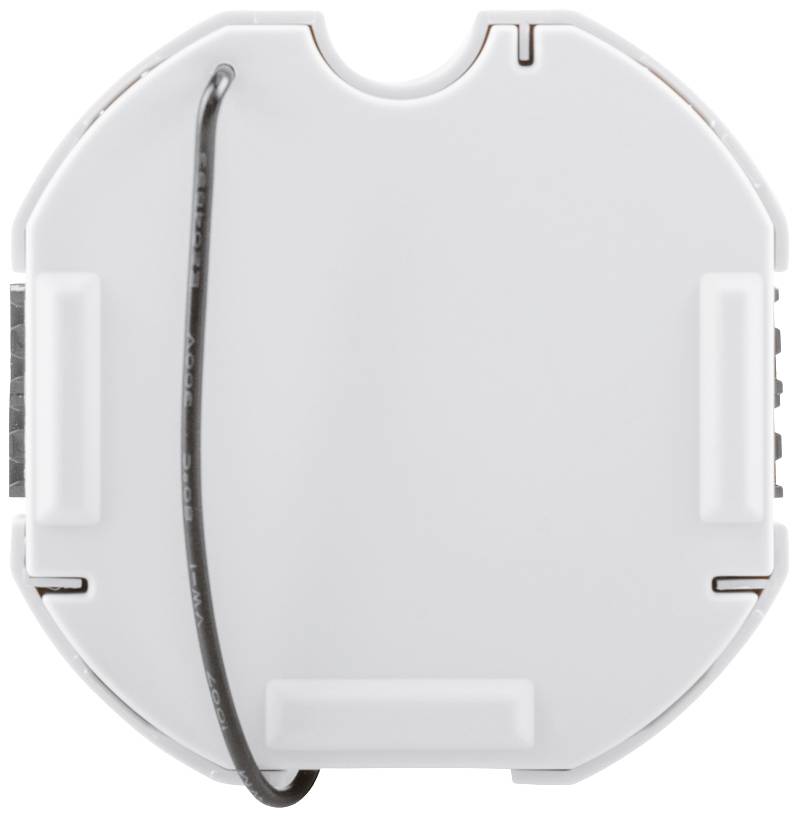

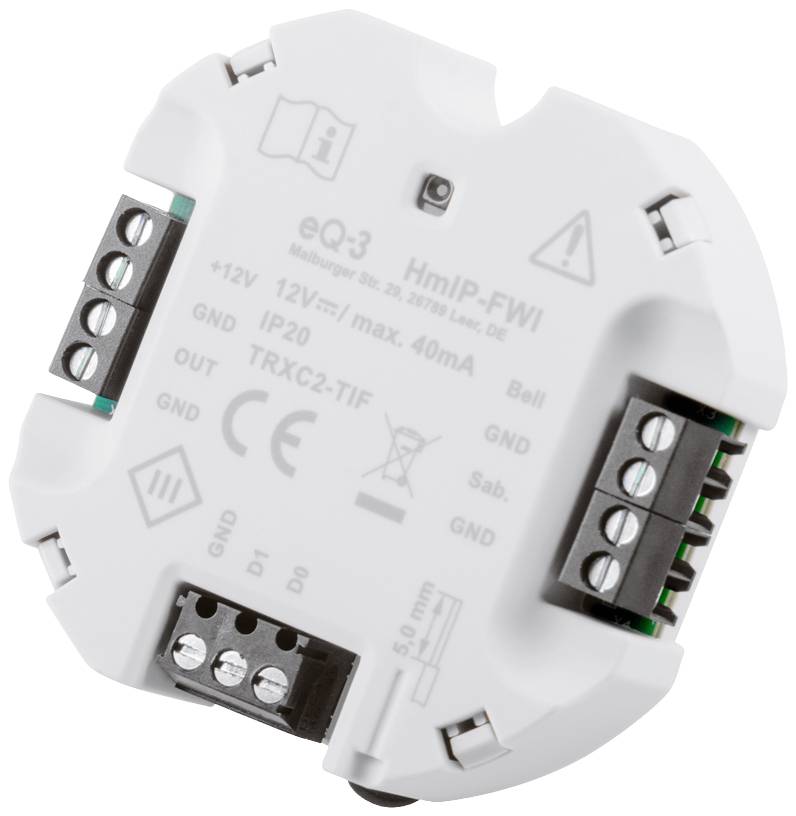

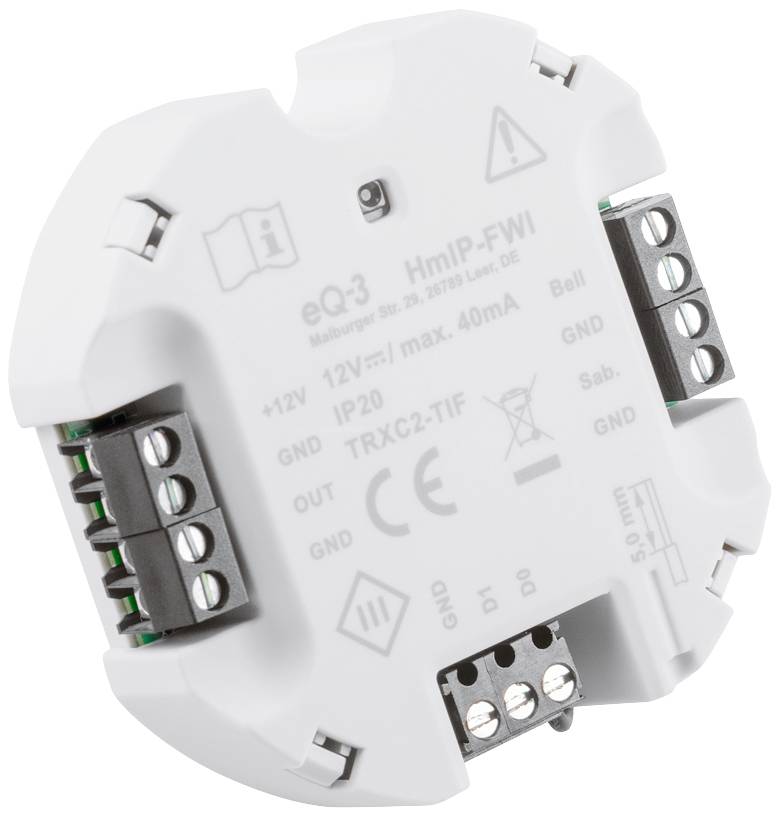

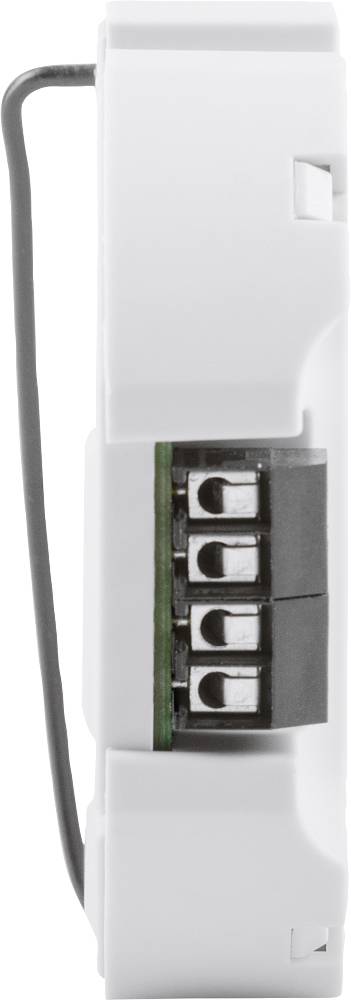

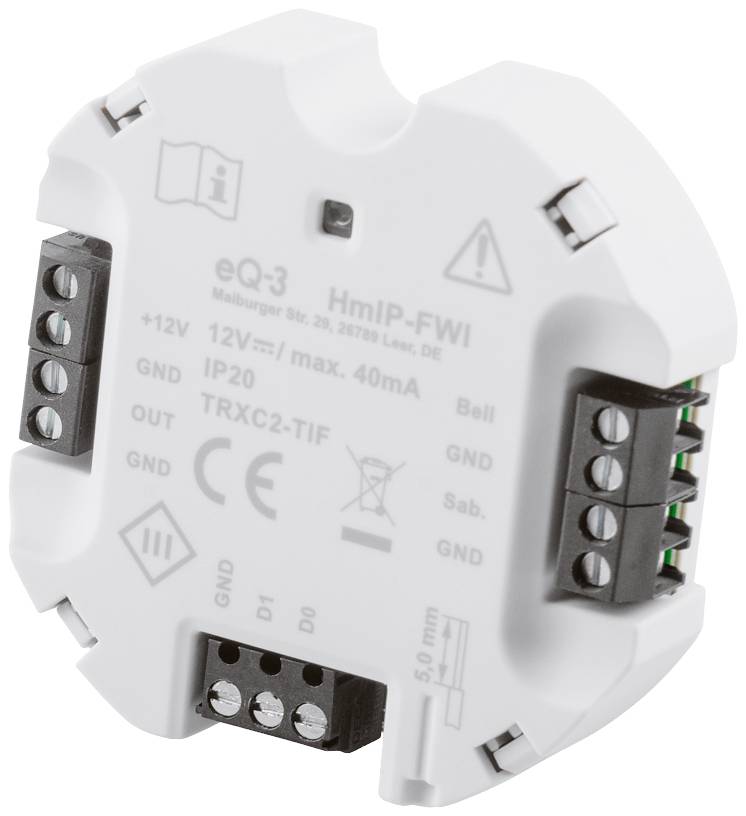

Homematic IP radijski sučelje HmIP-FWI
- Integracija uređaja s podrškom za Wiegand u sustav pametne kuće Homematic IP
- Osam virtualnih ulaznih kanala koji se mogu pojedinačno povezati s Wiegand kodovima
- Zahvaljujući svom kompaktnom dizajnu, stane u sve standardne utičnice za ugradnju
Tehnički podaci
- Napon napajanja: 5 - 12 VDC
- Potrošnja energije mirni izlaz s otvorenim odvodom: 60 mW
- Maksimalni uklopni napon: 20V
- Maks. struja 200 mA
- Temperatura okoline: -10 do +55 °C
- Radiofrekvencijski pojas: 868,0 - 868,6MHz; 869,4 - 869,65 MHz
- Vrsta i presjek kabela: 0,2 - 1,5 mm
- Ugradnja: samo u razvodne kutije (kutije uređaja) prema DIN 49073-1 ili kutije za nadgradnju prema DIN 60670-1 (npr. Abox 025 ili Abox 040)
- Vrsta proizvoda
sučelje
- Serija
Homematic IP
- Radijski standard
specifičan za proizvođača
- Mjesto upotrebe
unutrašnje područje
IP20
- Napajanje
strujni pogon
- Prijenos podataka (Smart Home)
radijski
- Kanali
8
- Frekvencija
868 MHz
210 m
- Vrsta montaže
nadžbukna
podžbukna
- Širina
52 mm
- Visina
52 mm
- Dubina
14 mm
- Težina
20 g
- dim.
(Š x V x D) 52 x 52 x 14 mm
- Bazna stanica
obavezno
- Razmjena podataka
dvosmjeran (dvo)
n.rel. (EENRPS00)
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2585940 Homematic IP radijski sučelje HmIP-FWI
Upute za rad i sigurnost
Upute za rad i sigurnost 2585940 Homematic IP radijski sučelje HmIP-FWI
Opis
Wiegand sučelje omogućuje integraciju krajnjih uređaja s Wiegandom u sustav pametne kuće Homematic IP, kao što su kodna brava, senzor otiska prsta ili čitač kartica i transpondera. Sučelje se može postaviti prema individualnim zahtjevima, a uređaji koji podržavaju Wiegand mogu se integrirati putem Homematic IP aplikacije. To čini pristup pametnoj kući sigurnim i praktičnim u isto vrijeme.
Wiegand sučelje ima osam virtualnih ulaznih kanala koji se mogu pojedinačno povezati s Wiegand kodovima. Wiegand kod može kontrolirati jedan ili više virtualnih ulaznih kanala i pokretati akcije. U kombinaciji s odgovarajućim Homematic IP uređajima, može se kontrolirati rasvjeta, garažna vrata ili način rada alarma.
Osim Wiegand ulaza, uređaj ima ulaz za spajanje tipke za zvonce i ulaz na koji se može spojiti sabotažni kontakt. Preko sklopnog izlaza može se spojiti LED ili zvono. Zahvaljujući svom kompaktnom dizajnu, Wiegand sučelje se uklapa u sve standardne utičnice za ugradnju. Ugradne utičnice s dubinom većom od 50 mm idealne su za prikladnu ugradnju.
Svestrane opcije ožičenja nude individualnu upotrebu sa sljedećim uređajima koji podržavaju Wiegand:
kodna brava
senzor otiska prsta
Čitač kartica i transpondera
zvono na vratima
Kontakt protiv sabotaže.
Ovaj tekst je strojno preveden.
Wiegand sučelje ima osam virtualnih ulaznih kanala koji se mogu pojedinačno povezati s Wiegand kodovima. Wiegand kod može kontrolirati jedan ili više virtualnih ulaznih kanala i pokretati akcije. U kombinaciji s odgovarajućim Homematic IP uređajima, može se kontrolirati rasvjeta, garažna vrata ili način rada alarma.
Osim Wiegand ulaza, uređaj ima ulaz za spajanje tipke za zvonce i ulaz na koji se može spojiti sabotažni kontakt. Preko sklopnog izlaza može se spojiti LED ili zvono. Zahvaljujući svom kompaktnom dizajnu, Wiegand sučelje se uklapa u sve standardne utičnice za ugradnju. Ugradne utičnice s dubinom većom od 50 mm idealne su za prikladnu ugradnju.
Svestrane opcije ožičenja nude individualnu upotrebu sa sljedećim uređajima koji podržavaju Wiegand:
kodna brava
senzor otiska prsta
Čitač kartica i transpondera
zvono na vratima
Kontakt protiv sabotaže.
Ovaj tekst je strojno preveden.
Izvedba
- Integracija krajnjih uređaja sposobnih za Wiegand, kao npr kodnu bravu, senzor otiska prsta ili čitač kartica/transpondera, u Homematic IP sustav pametne kuće

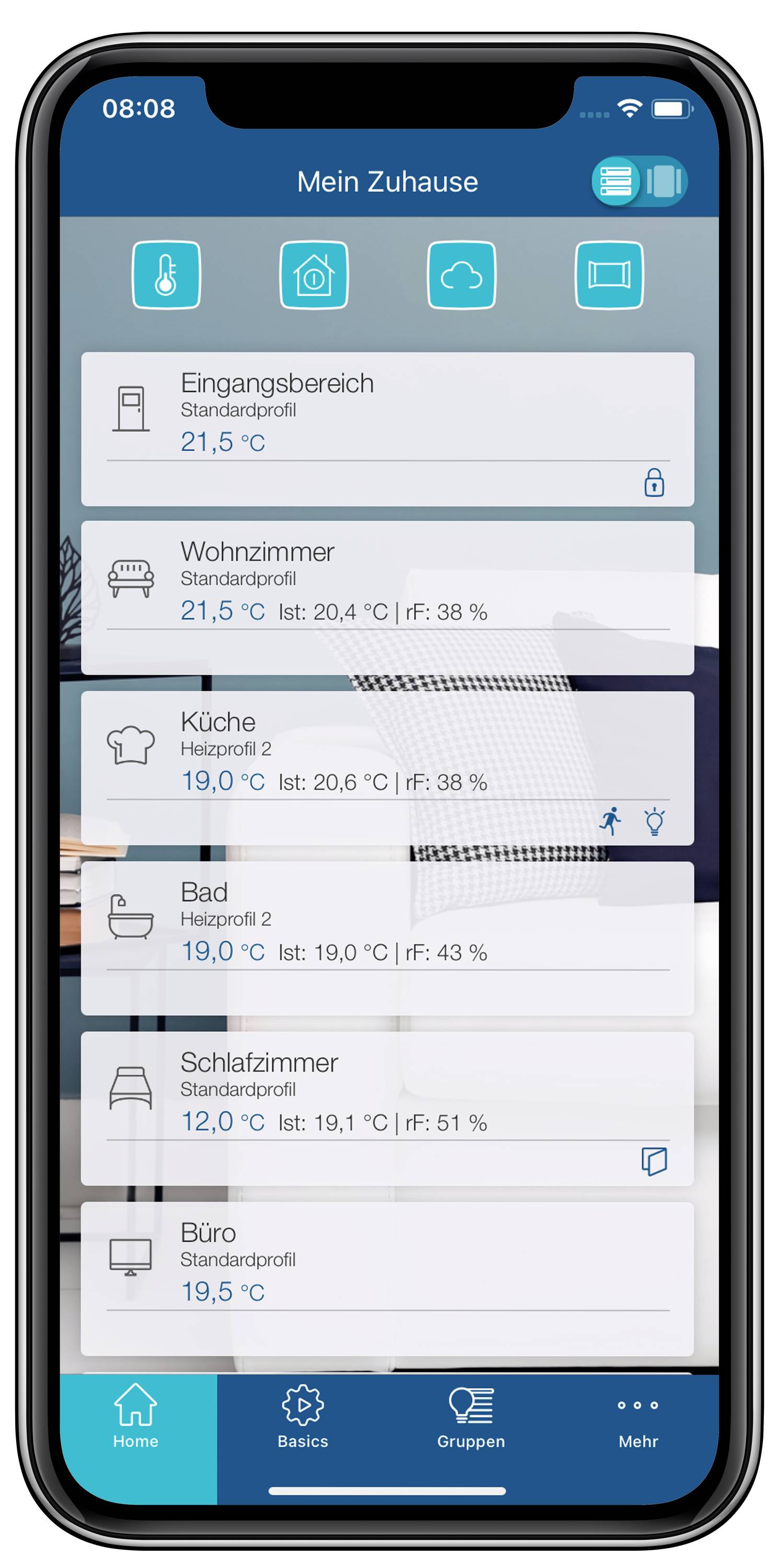

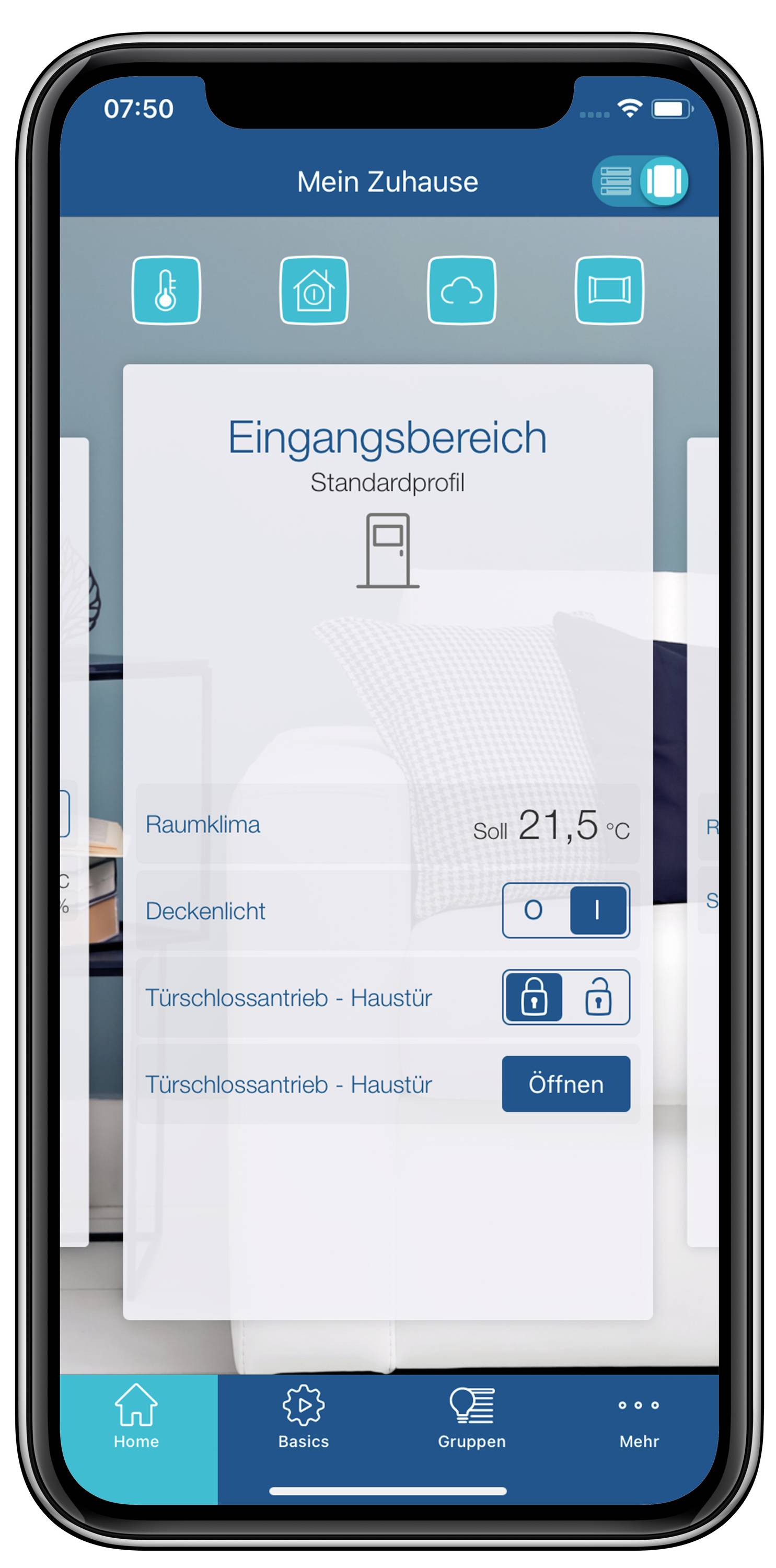

- Brojne opcije za upravljanje uređajima s Wiegandom putem besplatne aplikacije Homematic IP i njihovo kombiniranje s drugim Homematic IP uređajima
- U kombinaciji s drugim Homematic IP uređajima, kodovi kontroliraju rasvjetu, garažna vrata ili način rada alarma

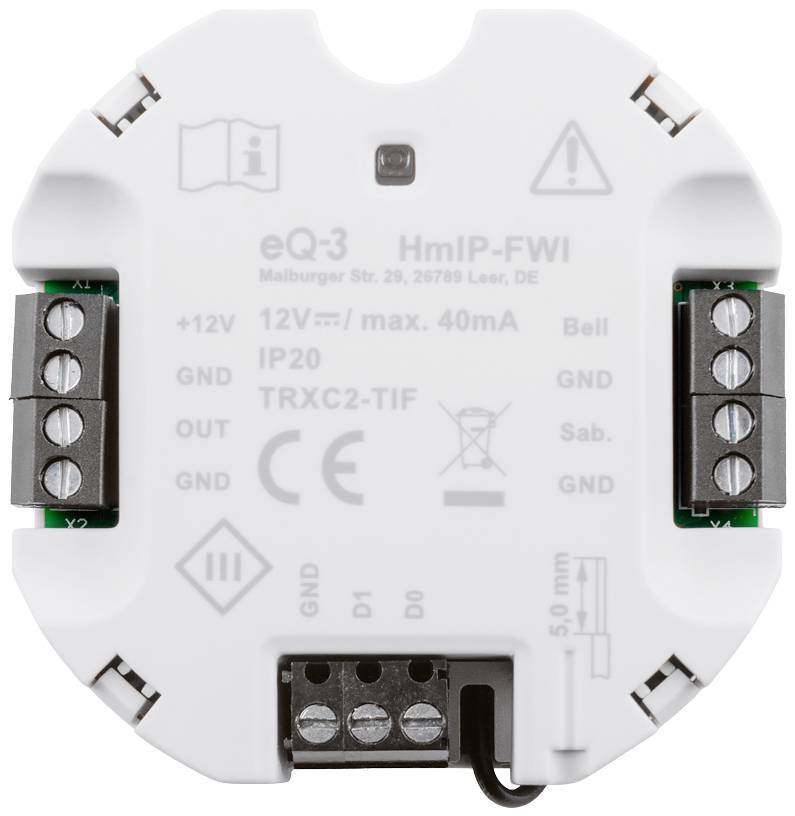

- Ima po jedan ulaz za spajanje tipke zvona i sabotažnog kontakta. Preko sklopnog izlaza može se spojiti LED ili zvono.
Isporuka uključuje
- Homematic IP Wiegand sučelje
- Uputstva za korištenje
Zahtjevi za sustav
- Za rad je potrebna veza s jednim od sljedećih rješenja:

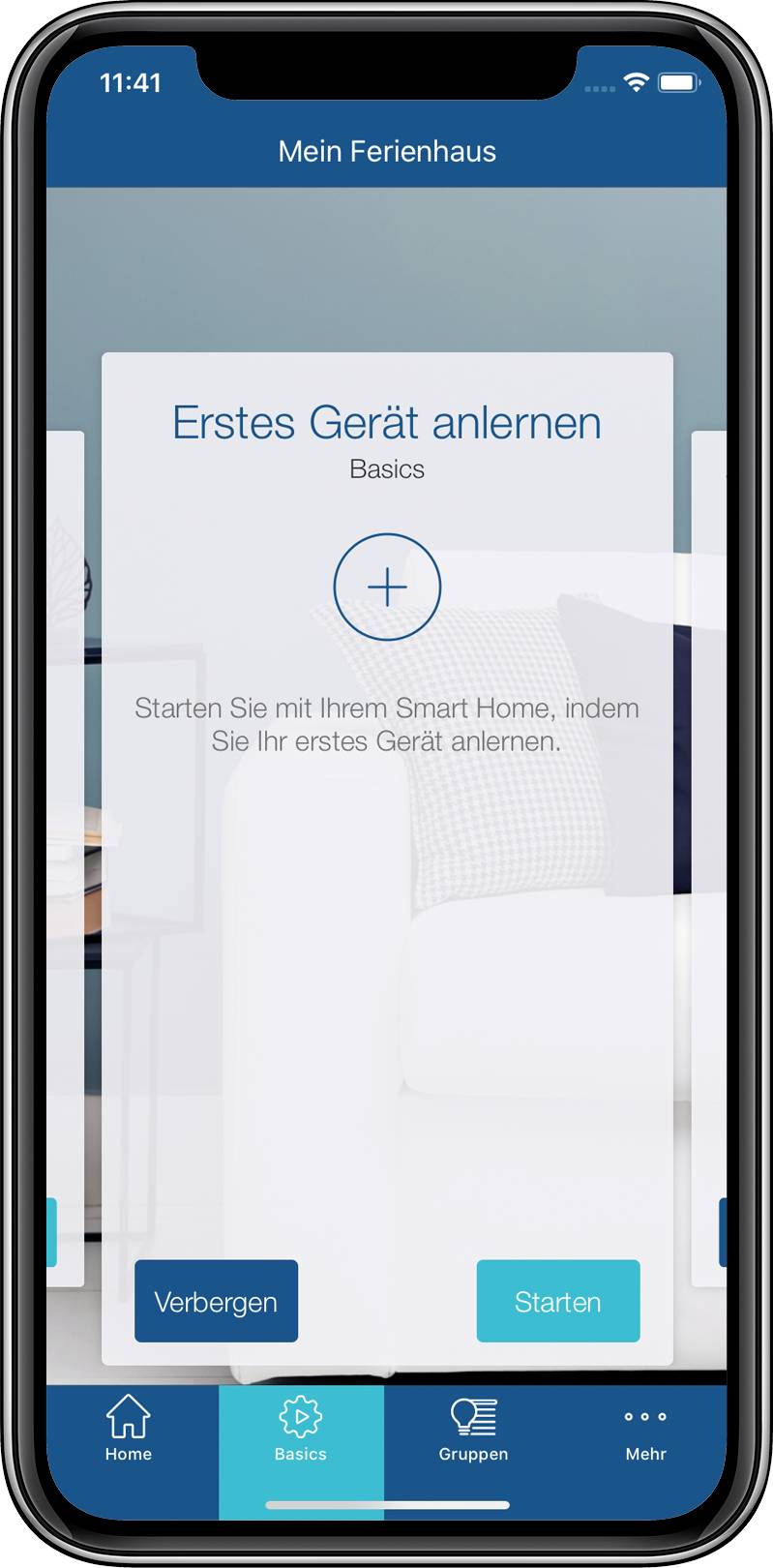

- Homematic IP Access Point s besplatnom aplikacijom za pametni telefon i uslugom u oblaku
- Centralni CCU3 s lokalnim korisničkim sučeljem WebUI
- Partnerska rješenja treće strane.
- Upozorenje: Ovaj proizvod više nije kompatibilan s CCU2 upravljačkom pločom
