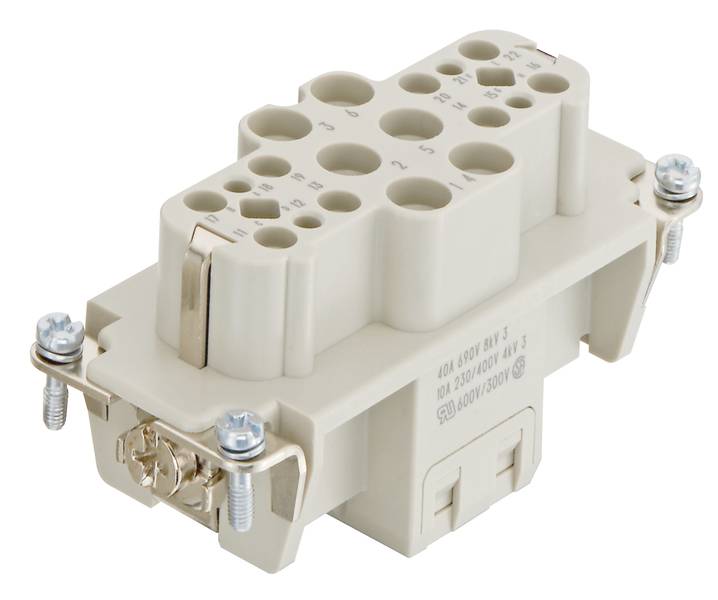

HARTING 09380183102 muški umetak Han® Com 18 + PE krimpanje 1 St. Piece
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
muški umetak
Serija
Han® Com
Priključak
krimpanje
Ukupan broj polova
18 + PE
Tehnički list (PDF)
Broj
Ukupno (104,99 € / komad)
104,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Serija: Han-Com®
- Vrsta veze: crimp veza
- Broj kontakata: 18
- Nazivna struja: 40 A
- Otpor izolacije:> 1010Ω
- Granična temperatura: -40... +125 °C
- Ciklusi parenja: ≥ 500
- Uložak materijala: polikarbonat (PC)
- Umetak u boji: RAL 7032 (šljunčano siva)
- Klasa zapaljivosti materijala prema UL 94: V-0
- Norme: IEC 60664-1; IEC 61984
- Neto težina: 67,19g
- Oznaka: Han® K 6/12
- Broj signalnih kontakata: 12
- Broj kontakata za napajanje: 6
- Nazivni napon: 690 V
- Nazivni impulsni napon: 8 kV
- Stupanj onečišćenja: 3
- Napomene: Kontakte za krimpovanje naručite zasebno.
- Zaštita od požara u željezničkim vozilima: EN 45545-2 (2020-08)
- Ženski spol
- Presjek vodiča: 1,5... 6 mm² snaga 0,14 ... 2,5 mm² signala
- Veličina: 16 B
- Odobrenja: DNV GL
- Nazivna struja (signal): 10 A
- PE kontakt: da
- Vanjski promjer jezgre: ≤5 mm
- Nazivni impulsni napon (signal): 4 kV
- Stupanj onečišćenja (signal): 3
- Nazivni napon vodič-uzemljenje (signal): 230 V
- Nazivni napon vodič-vodič (signal): 400 V
- Vrsta ambalaže
Piece
- Vrsta proizvoda
muški umetak
- Boja
kremen-siva (RAL 7032)
- Serija
Han® Com
- Priključak
krimpanje
- Broj polova
18
- Ukupan broj polova
18 + PE
- Poprečni presjek vodiča (min.)
0.14 mm²
- Poprečni presjek vodiča (maks.)
6 mm²
- Poprečni presjek vodiča, kontakt snage (min.)
1.5 mm²
- Poprečni presjek vodiča za kontakt snage (maks.)
6 mm²
- Poprečni presjek vodiča, upravljački kontakt (min.)
0.14 mm²
- Poprečni presjek vodiča, upravljački kontakt (maks.)
2.5 mm²
- Utični ciklovi
≥ 500
- Klasa
Han-Com®
- Sadržaj
1 St.
- Maks. temperatura
+125 °C
- Min. temperatura
-40 °C
- Napredni kontakt (PE)
da
690 V
FALSE
18
Bus
-40-125 °C
V0
8 kV
Crimp connection
Other
3
FALSE
1.5-6 mm²
1.5-6 mm²
TRUE
Other
Thermoplastic
40 A
Thermoplastic
500
18
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3007827 HARTING 09380183102 muški umetak Han® Com 18 + PE krimpanje 1 St. Piece
Podatkovna tablica 3007827 HARTING 09380183102 muški umetak Han® Com 18 + PE krimpanje 1 St. Piece
Upute za rad i sigurnost
Upute za rad i sigurnost 3007827 HARTING 09380183102 muški umetak Han® Com 18 + PE krimpanje 1 St. Piece
Opis
Umetci, crimp spoj, utičnica, polikarbonat (PC), RAL 7032 (šljunčano siva), nazivna struja: 40 A, veličina: 16 B, kontakti: 18
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
