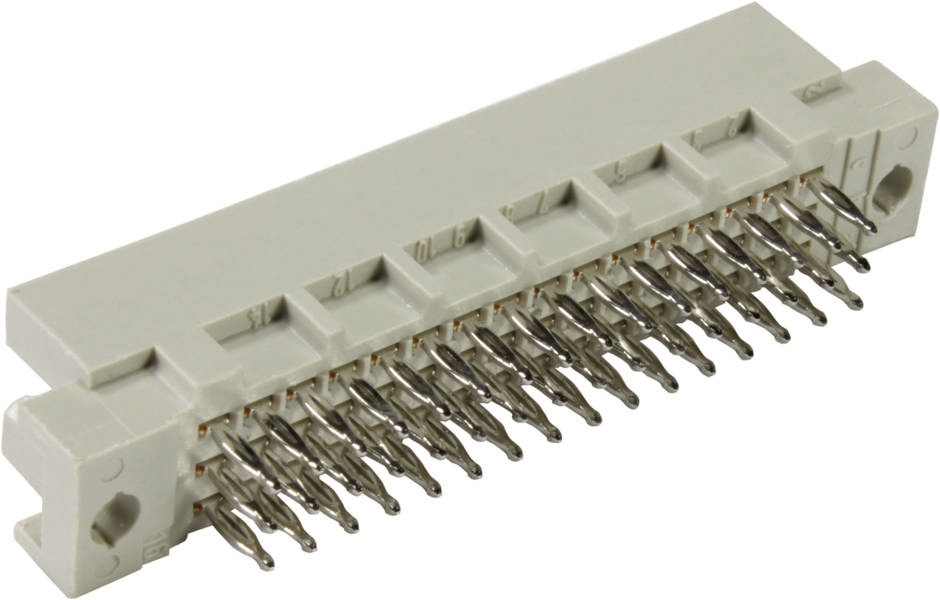

HARTING 09281486904 višepolni muški konektor Broj redova 3 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
višepolni muški konektor
Konstrukcija
ravan
RM
2.54 mm
Sadržaj
1 St.
Ukupan broj polova
48
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
12,99 €
3
6% = 0,72 €
12,27 €
5
8% = 1,01 €
11,98 €
10
9% = 1,20 €
11,79 €
25
11% = 1,41 €
11,58 €
50
13% = 1,65 €
11,34 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (12,99 € / komad)
12,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
HARTING 09 28 148 6904 višepolni muški konektor Broj redova 3 Ukupan broj polova 48 1 St.
- Ukupan broj polova 48
- Broj redova 3
- Content 1 St.
Tehnički podaci
- Serija: DIN 41612
- Komponenta: muški konektor
- Opis kontakta: ravno
- Vrsta spoja: spoj press-fit
- Vrsta veze: matična ploča na kćernu karticu; sklopna ploča na kabel
- Broj kontakata: 48
- Duljina igle: 5 mm
- Redovi utičnih kontakata: 3
- Razmak, priključna strana: 2,54 mm
- Nazivna struja: Nazivna struja izmjerena na 20 °C, za detalje pogledajte krivulju smanjenja
- Otpor izolacije:> 1012Ω
- Otpor kontakta: ≤ 20 mΩ
- Granična temperatura: -40... +105 °C gornja granica temperature ograničena tiskanom pločom
- Sila umetanja i izvlačenja: ≤ 45 N
- Ciklusi parenja: ≥ 400
- Ispitni napon Ueff: 1 kV
- Skupina izolacijskih materijala: IIIa (175 ≤ CTI< 400)
- Korišteni materijal: termoplastični materijal za oblikovanje, ojačan staklenim vlaknima
- Umetak u boji: RAL 7032 (šljunčano siva)
- Materijal kontakata: legura bakra
- Kontaktna površina: plemeniti metal preko Ni na strani utikača; Ni na strani priključka
- Klasa zapaljivosti materijala prema UL 94: V-0
- Standardi: IEC 60603-2 (dodatak standardu)
- Neto težina: 7,34 g
- Oznaka: Tip 2R
- Razmak, strana za utikač: 2,54 mm
- Razmak: ≥ 1,2 mm
- Puzna staza: ≥ 1,2 mm
- Značajke: bez olova
- PCB montaža: s prirubnicom
- Vruće uključivanje: ne
- Klasifikacija željeznica: F4/I3 prema NFF 16-101/102
- Sklop kontakta: redovi a, b i c, pozicije 1, 2, ... , 15, 16
- Kodiranje: Kodiranje s gubitkom kontakta
- Debljina PCB-a: ≥1,6 mm
- Vrsta proizvoda
višepolni muški konektor
- Konstrukcija
ravan
- Ukupan broj polova
48
- Broj redova
3
- RM
2.54 mm
- Priključak
pritiskanje
- Boja
kremen-siva (RAL 7032)
- Materijal kućišta
PA
- Proizvođač-br. dijela
09281486904
- Sadržaj
1 St.
- Kontaktni materijal
bakerna legura
- Tip
09 28 148 6904
- Prolazni otpor
20 mΩ
- Izolacijski otpor
1012 Ω
- Duljina utikača
5 mm
Printed circuit board to cable
Other
48
Other
-40-105 °C
Other
Press-in connection
Other
5 mm
2.54 mm
3
1.6 mm
2.54 mm
Thermoplastic
90° (upwards vertical)
Flange
2 A
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3001129 HARTING 09281486904 višepolni muški konektor Broj redova 3 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3001129 HARTING 09281486904 višepolni muški konektor Broj redova 3 1 St.
Opis
Muški konektor, press-fit spoj, nazivna struja: 2 A, kontakti: 48, ravni, legura bakra, plemeniti metal preko Ni na strani utikača, Ni na strani priključka
